Zdalna wizualizacja za mniej niż 1000 zł – czy to możliwe?

Najważniejsze cechy cMT-SVR-100

• obsługa ponad 300 protokołów komunikacyjnych, z których można korzystać w jednym czasie, m. in. do takich sterowników jak: Siemens, Omron, Mitsubishi, Rockwell, Schneider. Pełną listę urządzeń, z którymi cMT-SVR-100 może “pogadać” można zobaczyć tutaj: lista obsługiwanych protokołów;

• zdalna wizualizacja z dostosowywaną rozdzielczością (maksymalnie 3600 x 3600 px);

• funkcja pass-through – sterownik nie ma Ethernetu, a nie chce nam się biegać z kablem do niego? Nic prostszego: będąc podłączonym do panelu poprzez Ethernet, możemy użyć go jako “konwertera”, aby dostać się do naszego sterownika;

• wbudowany Serwer i Klient protokołu MQTT oraz wsparcie połączenia z serwerem Amazon Aws IoT;

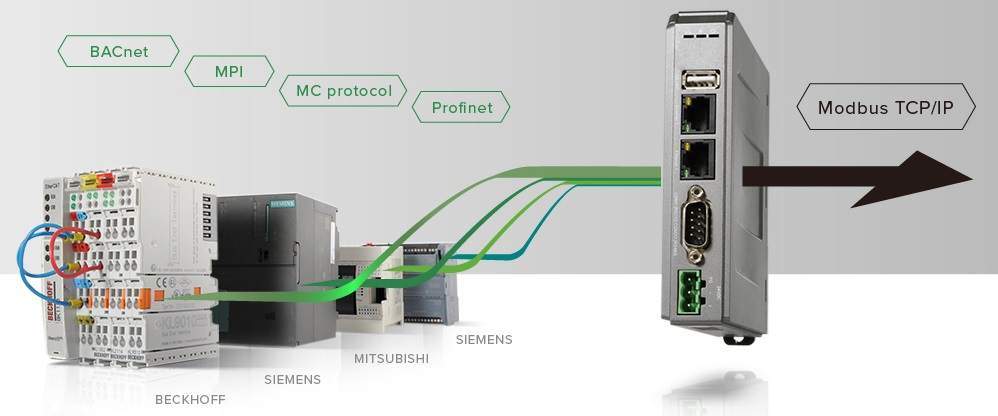

• wbudowana brama modbusowa – możliwość udostępniania dalej danych z podłączonych do panela sterowników poprzez Modbus TCP/IP:

• możliwość wykupienia licencji serwera OPC UA, dającej możliwość udostępniania danych ze sterowników podłączonych do panelu dla nadrzędnych aplikacji, np. Scady;

• połączenie z bazą danych MySQL – możliwość wpisywania i odczytywania danych z bazy (wysyłanie zapytań SQL-owych);

• wsparcie dla mechanizmu centralnego zarządzania użytkownikami LDAP, wykorzystywanego m.in. w Active Directory;

• rozbudowana biblioteka graficzna;

• logowanie zdarzeń i alarmów;

• próbkowanie danych;

• obsługa receptur;

• możliwość pisania własnych skryptów;

• funkcja wysyłania wiadomości e-mail;

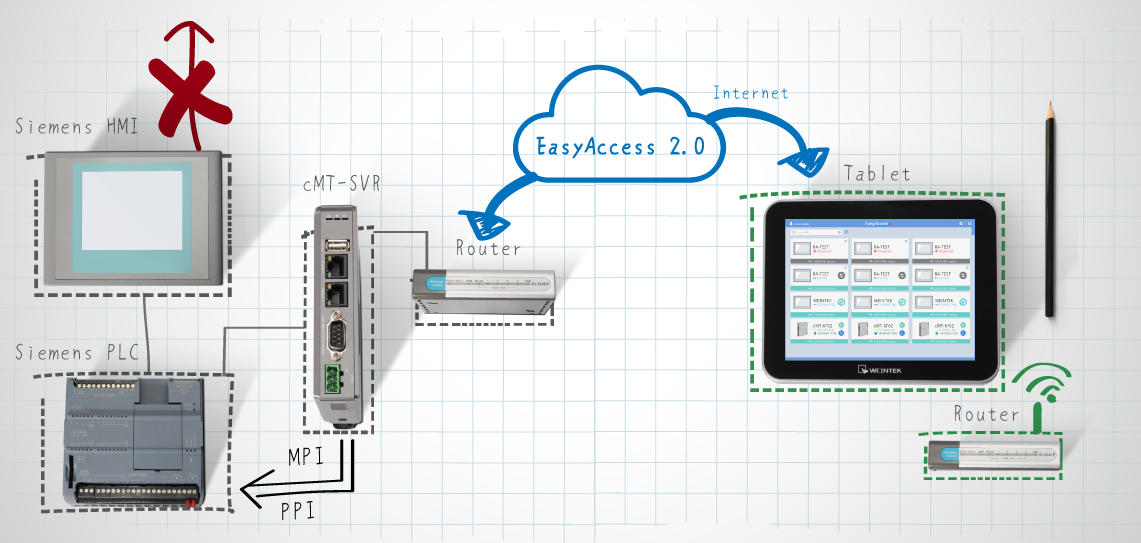

• zdalny dostęp poprzez usługę EasyAccess 2.0 – zarówno do panelu, jak i do urządzeń podłączonych do niego. Jest to opcja dodatkowo płatna, ale w modelu cMT-SVR-102 licencja już jest w cenie:

• obsługa modemów 3G, a także internetu udostępnionego przez kabel USB z telefonu z Androidem (Tethering);

• temperatura pracy: od -20° do 55°C;

• montaż na szynie DIN;

• oprogramowanie i instrukcja obsługi w języku polskim;

• dwa porty Ethernetowe, złącze karty SD, porty RS485, RS232;

• certyfikaty CE i UL;

• i dużo, dużo więcej!

Jak stworzyć wizualizację?

1. Pobierz darmowe oprogramowanie EasyBuilder Pro. Zainstaluj i uruchom oprogramowanie.

2. Utwórz nowy projekt, wybierając cMT-SVR-100 z listy paneli, lub otwórz program demonstracyjny, znajdujący się w katalogu instalacyjnym programu (domyślnie: C:\EBproprojectcmt_svr_demo_1024x748.cmtp):

3. Zobacz, jakie elementy zostały użyte w projekcie, lub skorzystaj z rozdziału 13. Instrukcji obsługi, by dowiedzieć się, jak je skonfigurować.

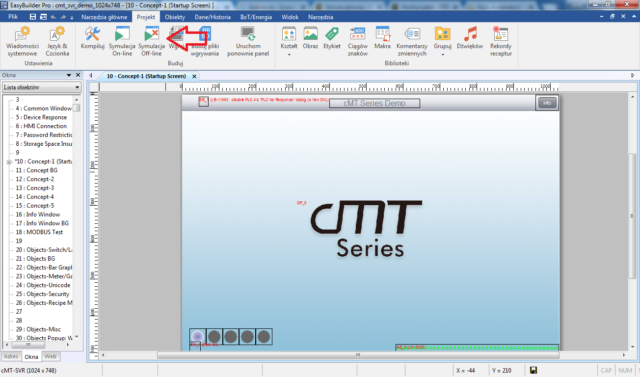

4. Uruchom symulację offline:

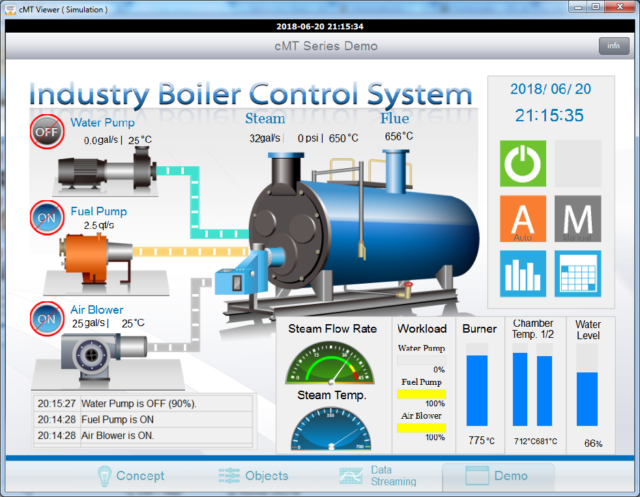

5. Przetestuj możliwości urządzenia wybierając kolejne zakładki:

Chcesz przetestować możliwości cMT-SVR-100 pod okiem specjalisty? Jest na to kilka sposobów! Jeśli chcesz dogłębnie poznać temat, zapisz się na szkolenie w jednym z naszych Oddziałów – tutaj sprawdzisz terminy szkoleń stacjonarnych. Nie musisz jednak do nas przyjeżdżać – możesz umówić się z naszym doradcą technicznym na konsultacje on-line. Ciekawą opcją jest także możliwość nawiązania zdalnego połączenia przez EasyAccess2.0 z urządzeniem pracującym w naszym biurze.

A może chcesz sprawdzić komunikację ze swoim sterownikiem? Zdefiniuj komunikację w projekcie i uruchom symulację online – komputer będzie zachowywał się jak prawdziwy panel. Możesz również zapytać o wypożyczenie sprzętu, by na nim przetestować działanie sterownika.

Na koniec jeszcze kilka przydatnych linków:

• oprogramowanie do tworzenia wizualizacji, nowości w EasyBuilderze v6

• link do oprogramowania i instrukcji obsługi

• karta katalogowa panelu

Zapraszamy do pogłębienia wiedzy na temat urządzenia i kontaktu z doradcami firmy Multiprojekt, jeśli pojawią się jakiekolwiek pytania.

Autor: Jarosław Pawełek, doradca ds. technicznych
