Weintek – porty stosowane przez panele, do komunikacji w Ethernecie

Opublikowano

8 stycznia 2020

Numery portów, stosowane przez poszczególne usługi, w panelach Weintek

Komunikując się w Ethernecie, chcąc skorzystać z jakiejś usługi świadczonej przez serwer, programy klienckie wskazują adres IP serwera, ale również nr portu, na którym w serwerze uruchomiona jest dana usługa. Numer portu określa usługę świadczoną przez serwer. Numer tego portu może być wskazywany w sposób jawny (jako kolejny z parametrów określanych przy definicji połączenia), ale bardzo często stosowany jest pewien niekonfigurowalny port domyślny.
Opracowanie to zbiera numery portów, jakie wykorzystywane są przez poszczególne usługi zaszyte w panelach Weintek.
Znajomość tych portów, szczególnie przydatna jest przy zapewnianiu zdanego połączenia (spoza sieci lokalnej) do panela, uruchomionego za publicznym adresem IP, gdzie w konfiguracji routera dostępowego do sieci, wprowadza się przekierowania numerów portów. Aby skorzystać z danej usługi zaszytej w panelu Weintek, trzeba przekierować numer portu, na jakim działa ta usługa.

Usługa	Numer portu	Komentarz

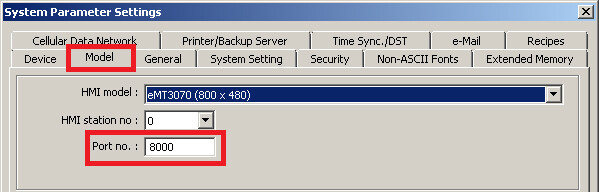

Port HMI	8000 [TCP]	Port używany przez kilka narzędzi, między innymi: • program EasyDiagnoser • program EasyWatch • programowanie transparentne (Pass-Through), ale również: • do skomunikowania się panela ze zdalnym sterownikiem lub panelem (połączenia w trybie Remote) • port połączenia z serwerem ModBus TCP/IP, gdy został uruchomiony w panelu. Port ten może być modyfikowany – modyfikacji dokonuje się w zakładce Model, Ustawień Systemowych Projektu:

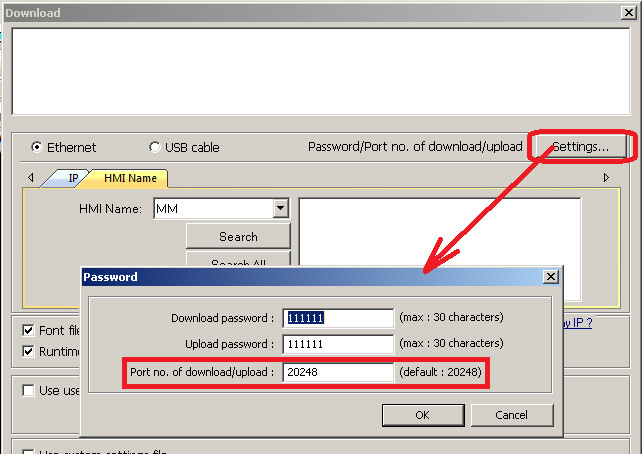

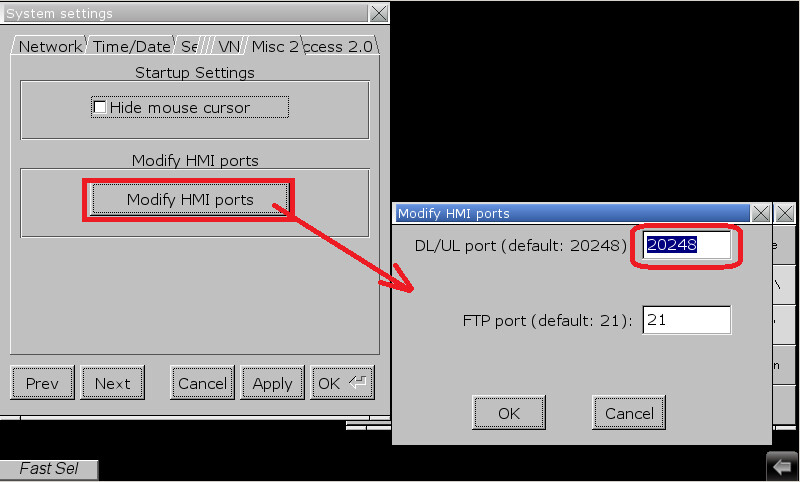

Wgrywanie/Zgrywanie projektów	20248 [TCP]	Port stosowany podczas wgrywania (funkcja Download) i zgrywania (funkcja Upload) projektów z panela. Obecnie port ten jest konfigurowalny a dokonuje się tego przechodząc na panelu, do jego ustawień systemowych: Po zmianie numeru portu, aby wgrać/zgrać projekt, należy w oprogramowaniu narzędziowym wskazać ten inny od domyślnego numer portu:
Serwer VNC	5900 [TCP]	Port stosowany podczas połączenia z panelem pulpitem zdalnym (serwer VNC musi być najpierw uruchomiony w ustawieniach systemowych panela), z poziomu klienta VNC. Port ten jest niekonfigurowalny (nie da się zmienić jego numeru).
Serwer VNC (gdy klientem jest aplet Java, uruchamiany z poziomu przeglądarki www)	80, 5800 [TCP]	Istniej możliwość, w której wprowadzenie adresu IP panela w przeglądarce stron internetowych, będzie prowadzić do uruchomienia klienta VNC, który nawiąże połączenie z serwerem VNC w panelu. Wykorzystywane wtedy są dwa portu: • 80 – port www (stosowany przez przeglądarkę do nawiązania połączenia z panelem) • 5800 – gdy przeglądarka nawiąże komunikację z panelem, panel zwraca jej prośbę o pobranie z niego apletu Java. To on, po jego pobraniu i uruchomieniu, jest klientem VNC i uruchamia dostęp pulpitem zdalnym (aplet uruchamia się jako osobna w stosunku do przeglądarki aplikacja). Aplet ten stosuje komunikację po porcie 5800. Oba te porty nie są konfigurowane.

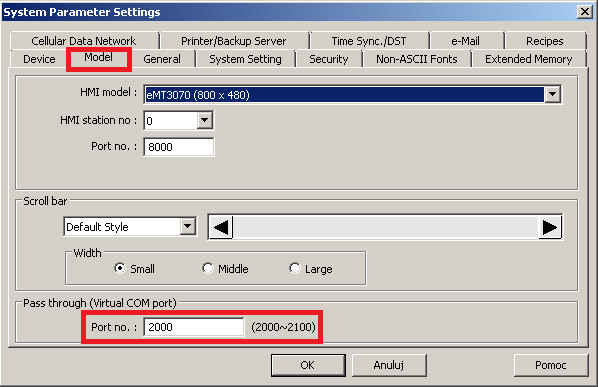

Programowanie transparentne (Pass-Through)	2000 [TCP]	Port stosowany podczas zdalnego programowania transparentnego, tj programowania z poziomu komputera PC, sterownika podłączonego do panela, przez jego port szeregowy (patrz). Port ten może być modyfikowany – modyfikacji dokonuje się w zakładce Model, Ustawień Systemowych Projektu:

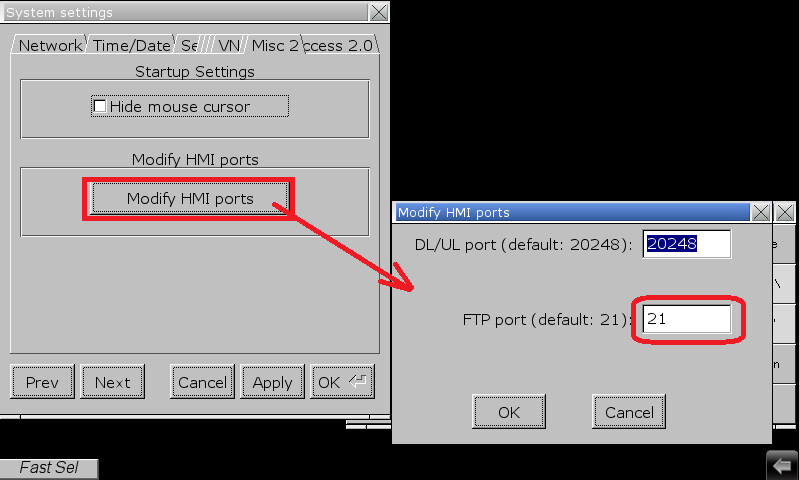

Serwer FTP	21 [TCP]	Port stosowany podczas połączenia z uruchomionym w panelu serwerem FTP (użytkownikiem dla połączenia jest: uploadhis a hasłem jest nastawione w ustawieniach systemowych panela, hasło dla upload’u historii). Obecnie port ten jest konfigurowalny – konfiguracji dokonuje się wchodząc na panelu do jego ustawień systemowych:

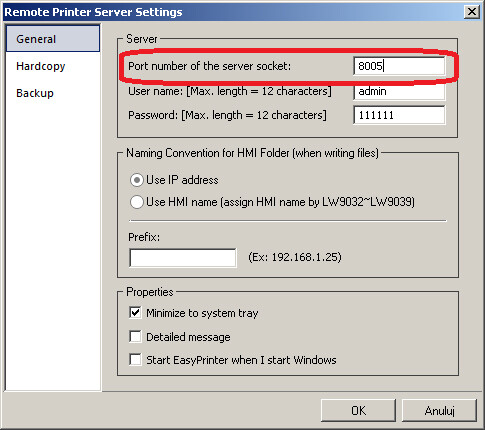

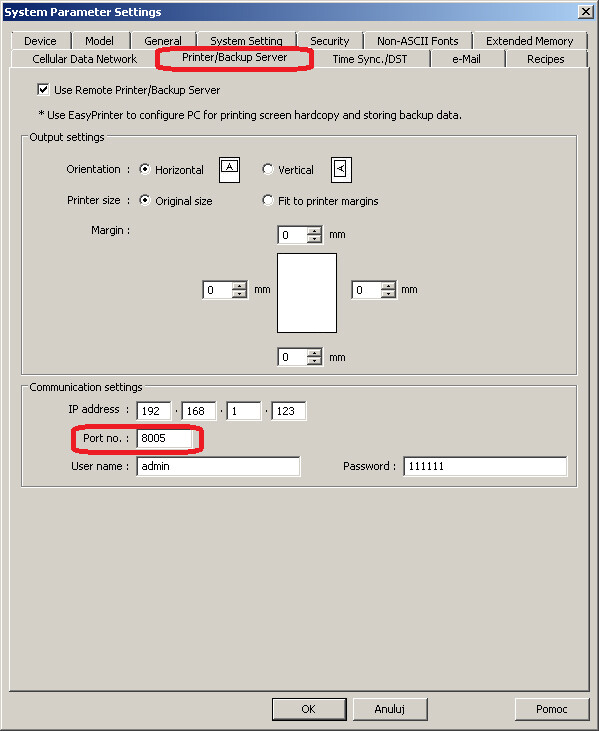

Serwer wydruku (Program EasyPrinter)	8005 [TCP]	Port, po którym panel łączy się z serwerem wydruku. Tym razem to panel nawiązuje połączenie z serwerem. Serwer wydruku, to w istocie wchodzący w skład pakietu oprogramowania Easy Builder, program Easy Printer. Spełnia on dwie funkcje: • możliwość wydrukowania pobranego przez panel zrzutu z jego ekranu, na wskazanej drukarce, zainstalowanej w PCie, na którym go uruchomiono • zapisania na dysku PCta, we wskazanej lokalizacji, backup’u danych historycznych, które prześle do serwera panel Port ten jest konfigurowalny a zmieniając jego domyślną wartość, należy wskazać to zarówno w ustawieniach programu EasyPrinter (serwera): jak i konfiguracji połączenia z serwerem w projekcie panela (klienta):

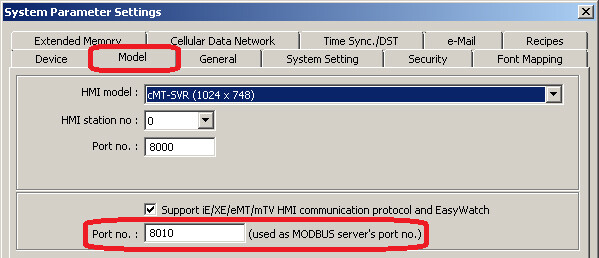

Port HMI	8010 [TCP]	Port stosowany przez panele innej jak cMT serii, do skomunikowania się z urządzeniem serii cMT, w trybie połączenia zdalnego (remote). Również jest to port połączenia z serwerem ModBus TCP/IP, gdy został uruchomiony w urządzeniu cMT. Port ten jest konfigurowalny a nastawy tej dokonuje się w zakładce Model, ustawieniach systemowych projektu:
Port konfiguracji systemowej	80 [TCP]	Ustawienia systemowe urządzeń cMT, wprowadza się łącząc się z urządzeniem, poprzez przeglądarkę stron www – stąd stosowanie przez te urządzenia portu protokołu http. Dodatkowo, port ten stosowany jest podczas współpracy urządzeń cMT, z programem cMT-Viewer (przekierowanie również tego portu, konieczne jest, aby program cMT-Viewer mógł połączyć się z serwerem wizualizacji, gdy dostęp zdalny do serwera zapewniony jest na zasadzie publicznego adresu IP i przekierowań portów). Port niekonfigurowalny.
Połączenie z cMT-Viewer	10763 [TCP]	Port stosowany przez program cMT-Viewer, podczas połączenia z urządzeniem serii cMT. Port niekonfigurowalny.
Wyszukiwanie urządzeń cMT	10275 [UDP]	Port stosowany przez program cMT-Viewer, dla zainicjowania połączenia z urządzeniem cMT. Port niekonfigurowalny.
Wgrywanie/Zgrywanie projektów seria cMT-X	443 [TCP]	Panele serii cMT-X wykorzystują do wgrywania/zgrywania projektu protokół HTTPS. Port jest niekonfigurowalny.
