Makro, jako skuteczna i elastyczna funkcja, uzupełnia wbudowane funkcjonalności o zdolność radzenia sobie ze złożonymi operacjami logicznymi i przetwarzaniem danych. Zadanie pisania samych makr, na pierwszy rzut oka zniechęcające, w rzeczywistości nie jest szczególnie trudne. Makra posiadają utrwalone zasady składni, które mogą być sprawdzone przez kompilator oraz dodatkowo istnieją instrukcje opisujące stosowanie makr. Jednakże, jak większość zadań kodowania, debugowanie makr – konieczne w przypadku napotkania nieoczekiwanych wyników – jest prawdopodobnie jednym z bardziej czasochłonnych aspektów tworzenia makr. Główną przyczyną jest fakt, że nie może to zostać osiągnięte przez prostą kontrolę kodu lub samych wyników jego wykonania.
Narzędzie Macro Debug
Aby pomóc użytkownikom w szybkiej identyfikacji błędów w makrach, co przełoży się na skrócenie czasu realizacji, w cMT Diagnoser zostało zaimplementowane narzędzie do debugowania makr.

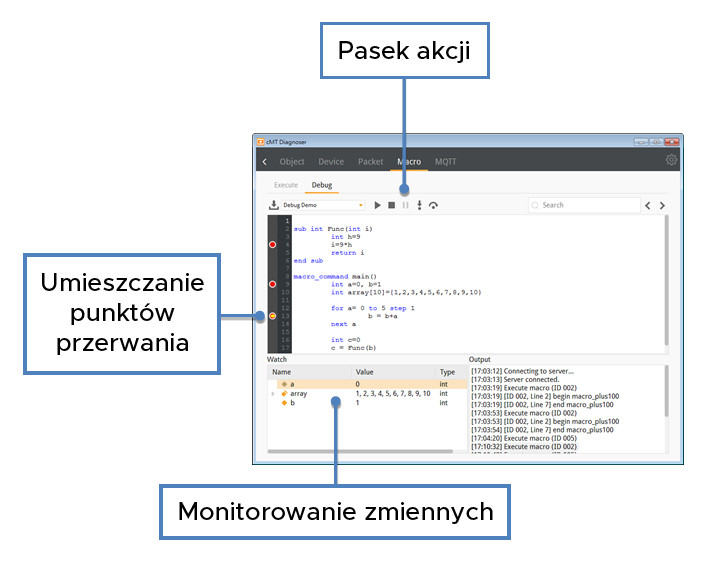

W zakładce “Debug” użytkownicy najpierw umieszczają punkty przerwania w kodach i ustawiają zmienne do obserwacji. Podczas debugowania, wykonanie makra zostaje zatrzymane w punkcie przerwania tak, aby użytkownicy mogli przeglądać zmienne i wyniki wykonania w tym punkcie. Dodatkowo możliwa jest realizacja linijka po linijce, pozwalająca użytkownikom obserwować kody, tak aby sprawdzić czy rozgałęzienie programu i funkcje są poprawnie wykonane. Pomaga to użytkownikom ocenić zachowania makr w zakresie wyłapywania błędów i szybszego rozwiązania problemów, co powinno ostatecznie zwiększyć efektywność pracy.
Narzędzie Macro Debug może także działać na panelach HMI od Weintek. Aby rozpocząć debugowanie makr należy połączyć się z panelem w cMT Diagnoser, a następnie zaimportować jego kody makr.
W przypadku starych metod debugowania użytkownicy mogli jedynie, na podstawie rezultatów symulacji, zgadywać przyczynę błędu programu, a następnie, metodą prób i błędów, poprawiać kod programu. Przy każdej wersji testowanie wymagało ponownej kompilacji i ponownego pobrania na panel HMI. Jest to jednak czasochłonne i nie daje gwarancji, że problem zostanie rozwiązany. W przeciwieństwie do starych metod, narzędzie Macro Debug może uprościć proces projektowania makr, oszczędzając użytkownikom cenny czas na rozwój programu HMI. Narzędzie do debugowania makr może być zastosowane w panelach z serii cMT i w wersji EasyBuilder Pro V6.04.01 lub nowszej.
Dbając o najwyższe standardy Weintek zawsze zaleca aktualizację oprogramowania sprzętowego do najnowszej wersji.
