Aby wgrać plik projektu z dysku USB / karty SD do panelu HMI lub zgrać plik projektu z panelu HMI na dysk USB / kartę SD, należy wykonać poniższe czynności.
Należy pamiętać, że opisane metody nie mają zastosowania dla serii cMT.
Wgrywanie pliku poprzez dysk USB / kartę SD do panelu HMI
Poniższe kroki wyjaśniają, jak wgrać plik projektu zapisany na dysku USB / karcie SD do panelu HMI. Kroki wyjaśniające, jak zgrać plik projektu z HMI na dysk USB / kartę SD, znajdują się niżej.
Krok 1. Włóż dysk USB lub kartę SD do komputera. Uwaga! Dla dysku USB/ karty SD należy użyć formatu plików FAT32.

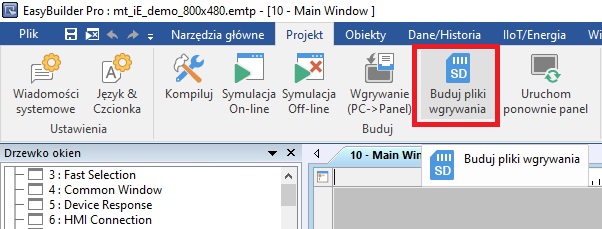

Krok 2. Uruchom EasyBuilderPro, a następnie z zakładki Projekt wybierz opcję Buduj pliki wgrywania:

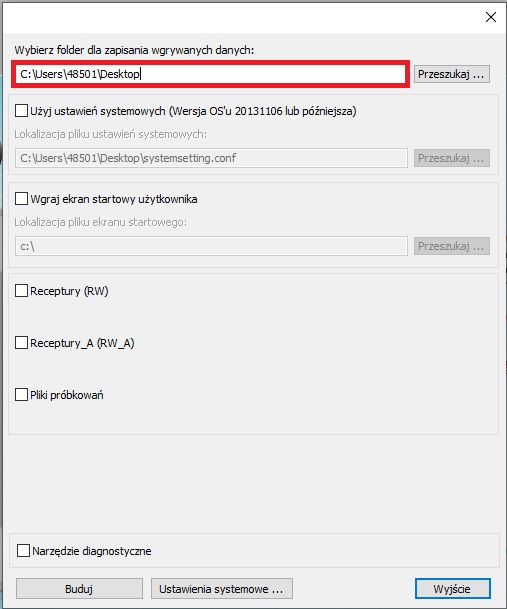

Krok 3. Wskaż miejsce zapisu pliku (najlepiej bezpośrednio na dysku USB/karcie SD) i naciśnik Buduj. Pojawi się komunikat Powodzenie stworzenia!

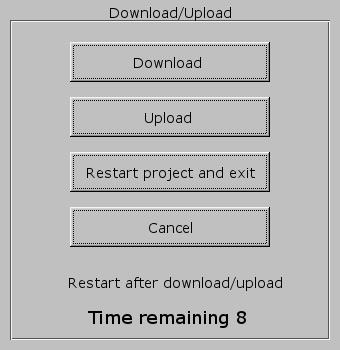

Krok 4. Włóż dysk USB lub kartę SD do panelu HMI, pojawi się następujące okno:

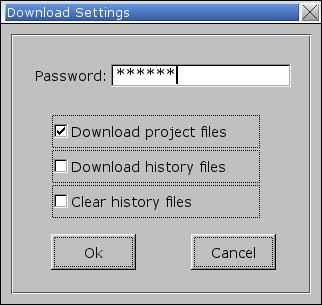

Krok 5. Naciśnij przycisk [Download], wprowadź hasło (domyślne hasło to: 111111) wgrywania projektu do HMI, a następnie naciśnij przycisk [OK].

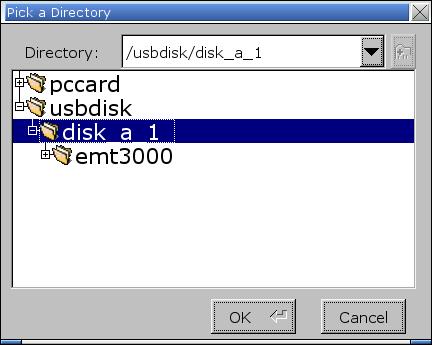

Krok 6. Wybierz katalog, w którym zapisywany jest plik projektu, a następnie naciśnij [OK]. Jak pokazano na poniższym rysunku, jeśli folder, w którym zapisywany jest plik projektu, nosi nazwę „emt3000”, wybierz folder „disk_a_1”, w którym znajduje się „emt3000”. Nie należy wskazywać bezpośrednio folderu, w przykładzie emt3000, gdyż w takim przypadku pojawi się komunikat o błędnym pliku projektu.
Krok 7. Podczas wgrywania projektu wyświetlany jest komunikat: „Downlaod Project Files…”.
Krok 8. Po wgraniu projektu panel HMI uruchomi się ponownie i od razu otworzy nowy projekt.
Pobieranie pliku poprzez dysk USB / kartę SD z panelu HMI
Poniższe kroki wyjaśniają, jak pobrać plik projektu z HMI na dysk USB / kartę SD.
Krok 1. Włóż dysk USB lub kartę SD do panelu HMI, pojawi się poniższe okno. Uwaga! Dla dysku USB/ karty SD należy użyć formatu plików FAT32.

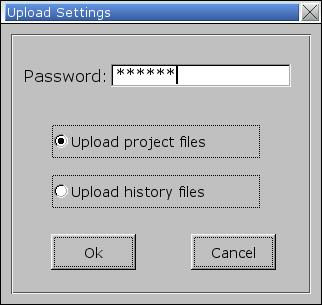

Krok 2. Naciśnij [Upload], wprowadź hasło (domyślne hasło to: 111111) dla pobierania projektu z HMI, a następnie naciśnij [OK].

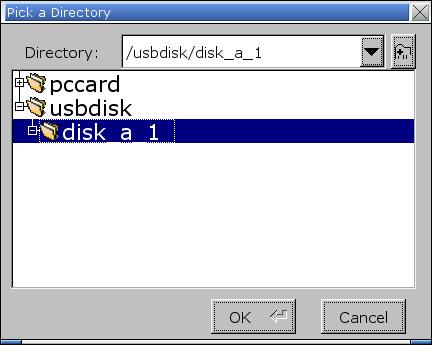

Krok 3. Wyszukaj katalog, w którym chcesz zapisać projekt, a następnie naciśnij [OK].
Krok 4. Podłącz dysk USB lub kartę SD do komputera i postępuj zgodnie z krokami opisanymi w: Weintek – jak edytować plik pobrany z panelu za pamięci USB?
