Silniki liniowe z wbudowanym napędem

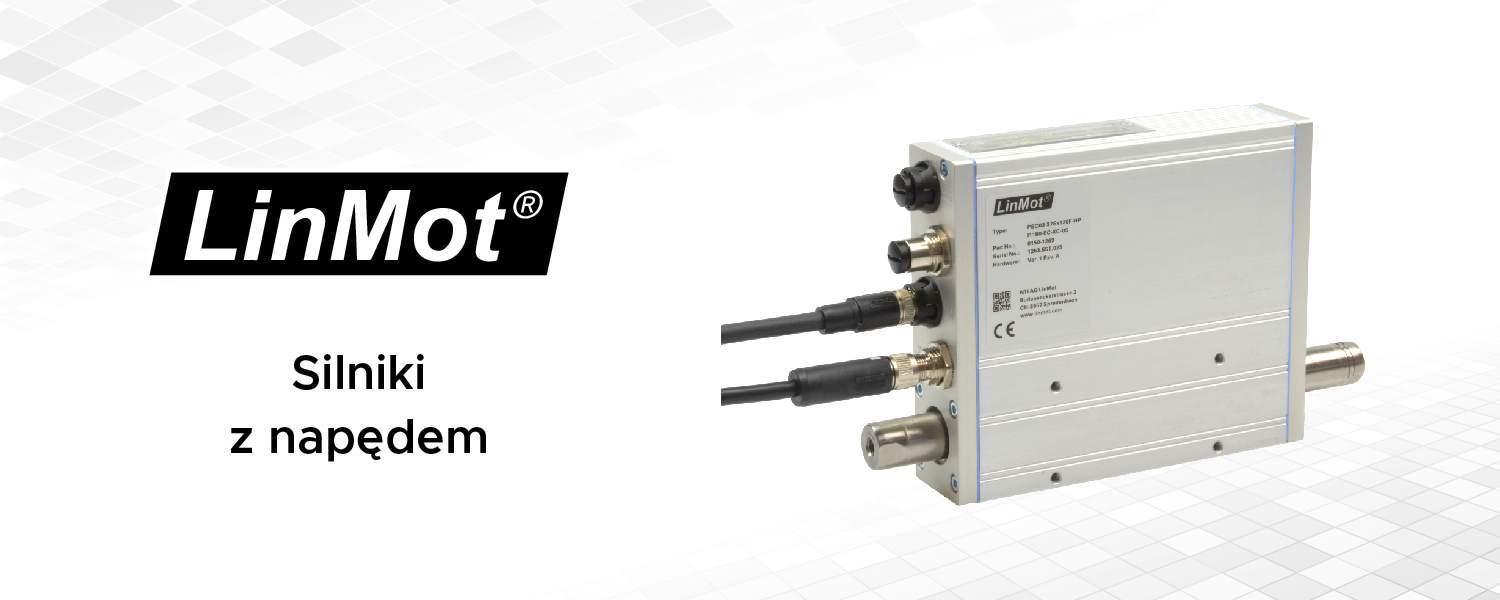

Jednostka napędowa PD03 składa się z kompaktowego silnika liniowego i zintegrowanego napędu. Ta innowacyjna koncepcja pozwala na wyeliminowanie sterownika z szafy sterowniczej dla napędów liniowych, co znacznie skraca czas instalacji i zmniejsza koszty. Ponadto otwiera to możliwość efektywnego połączenia kilku urządzeń w układzie szeregowym. Ta nowa generacja silników może być z łatwością wykorzystywana do realizacji modułowych koncepcji maszyn.
Wewnątrz PD03 znajduje się silnik liniowy serii 37Sx120F-HP. Ten krótki typ silnika może pracować z maksymalną siłą do 255 N i prędkość do 3,8 m/s. Wewnątrz PD03 znajduje się silnik liniowy serii 37Sx120F-HP. Zakres skoku wynosi do 1480 mm. Podobnie jak wszystkie silniki LinMot, również ten model może być dowolnie pozycjonowany oraz charakteryzuje się wysoką stabilnością pracy i długą żywotnością, nie posiadając przy tym elementów podlegających zużyciu.
Napęd zasila silnik prądem do 25 A i jest wyposażony w przemysłowy interfejs komunikacyjny Ethernet. Dostępne są również EtherCAT, ProfiNet, Ethernet IP, Sercos III i Powerlink. Obsługiwane są również profile: CoE, CiA402, SoE i PROFIdrive. Interfejs konfiguracyjny RS232 i przełącznik DIP są zainstalowane za osłoną ochronną, co gwarantuje spełnienie wymogów szczelności. Kompletne silniki liniowe z wbudowanym napędem spełniają tym samym klasę ochrony IP 65, dzięki temu zapobiega wnikaniu pyłu i mgły wodnej.
Cechy:
- wysoce wydajny silnik liniowy z wbudowanym napędem
- kompaktowa forma
- duża dynamika
- możliwość zastosowania w połączeniach łańcuchowych
- zintegrowany kołnierz montażowy
- mały nakład pracy przy podłączaniu okablowania
- innowacyjna koncepcja produktu, dzięki której sterownik w szafie sterowniczej nie jest już potrzebny
