Oprogramowanie Motion Perfect v5

Projektowanie, opracowywanie, testowanie, wdrażanie i zabezpieczanie

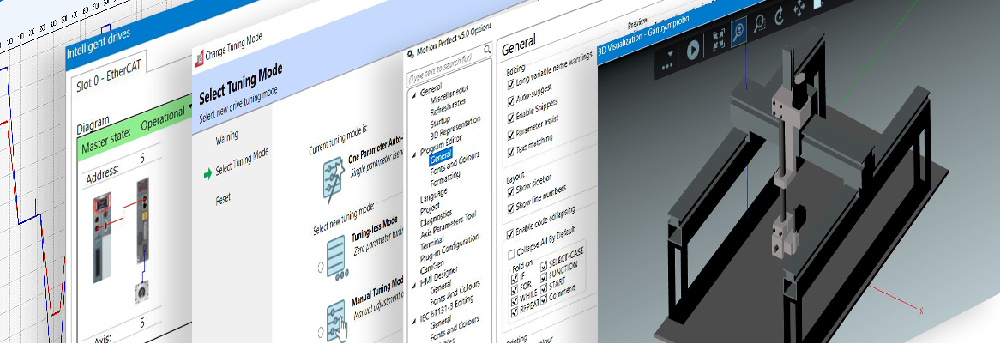

Motion Perfect v5 sprawia, że programowanie kontrolerów ruchu oraz nowej serii serwonapędów DX4 staje się jeszcze wygodniejsze. Stworzony w oparciu o technologię Motion iX core firmy Trio, dostarcza użytkownikom zaprojektowany na nowo, łatwy do zrozumienia interfejs szybkiego programowania aplikacji, konfiguracji kontrolera i napędów oraz funkcje monitorowania.

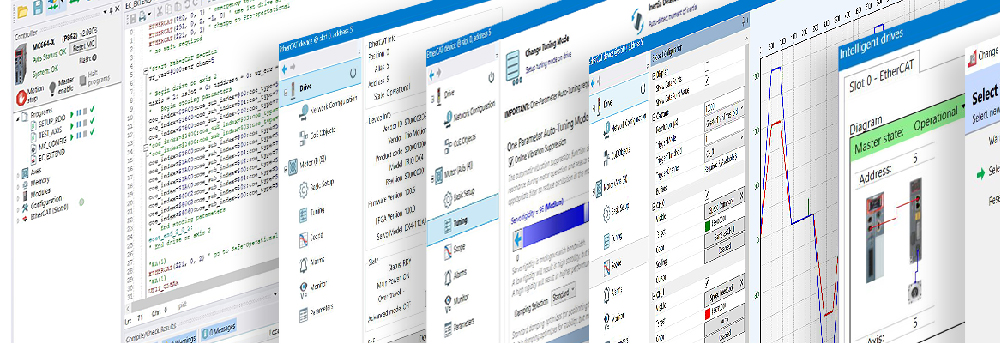

Uruchamianie napędów serwo serii DX4  maksymalnie uproszczono przez zastosowanie okien konfiguracji urządzeń, dających błyskawiczny dostęp do informacji o statusie oraz diagnostyki. Silniki wszystkich osi mogą zostać wykryte, skonfigurowane, monitorowane i kontrolowane w czasie rzeczywistym, w prostych w stosowaniu oknach dialogowych.

Dopasowanie współczynników regulatorów (pot. tuning) napędów DX4 można skonfigurować w jednym z trzech trybów: bez tuningu, tuningu automatycznego oraz manualnego. Bez względu na to, który z trybów wybierzemy, Motion Perfect dostosowuje w sposób inteligenty okno konfiguracji, tak aby umożliwić dostęp do odpowiednich narzędzi optymalizacji.

Motion Perfect v5 zawiera dostęp do języków programowania grupy IEC 61131, PLCopen oraz rozwiązań robotyki TrioMotion (TrioRPS). W tej wersji zaktualizowane są również zaawansowane wizualizacje zawierające oscyloskop 3D i ochrona własności intelektualnej projektów.

Wsparcie serwonapędów DX4:

• Wyświetlanie i edytowanie profilu EtherCAT
• Łatwa konfiguracja najczęściej stosowanych parametrów
• Narzędzia dopasowanie współczynników regulatorów oraz wyboru zasad kontroli
• Dedykowany ekran oscyloskopu dla napędu
• Lista aktywnych alarmów z poradami dla rozwiązywania problemów i historia alarmów
• Monitor statusu napędu
• Wbudowane ruchy testowe
• Tabelaryczny wgląd do wszystkich parametrów napędu
• Import / eksport wszystkich lub wybranych zestawów parametrów

Główne funkcje programu Motion Perfect

Urządzenia EtherCAT  innych producentów :

• Import plików ESI nieznanych urządzeń EtherCAT
• Ulepszony edytor EC_EXTEND

Edytor IEC:

• Zaktualizowany komponent edycji języków programowania grupy IEC
• Zbiorcze pliki pomocy dla języków IEC
• Nowe i ulepszone biblioteki PLCopen

System programowania robotów (RPS):

• Całkowite wsparcie dla RPS V1.5

Drzewko projektu:

• Ulepszona nawigacja dla osi EtherCAT

System Flex Slice:

• Aktualizacja oprogramowania wybranych modułów FlexSlice poprzez EtherCAT

Ikony:

• Nowy, przejrzysty interfejs użytkownika

Programowanie IEC 61131-3:

• Udoskonalone przekazywanie wstępnie zdefiniowanych zmiennych w edytorze języka FB
• Udoskonalona detekcja i wykrywanie nowych zmiennych w języku ST
• Lepsza nawigacja pomiędzy zakładkami
• Dodana funkcjonalność drukowania w edytorze języka ST
• Ulepszone debugowanie w trybie krok po kroku
• Inteligentne przetwarzanie wyrażeń #define w oparciu o zawartość

Inne udoskonalenia i poprawki błędów:

• Dodany informacje o pakiecie i grupie do PROJECT_DATA
• Dodane funkcje w oprogramowaniu HMI Desginer
• Ulepszenia interfejsu użytkownika dla oscyloskopu
• Ulepszenie w użytkowaniu okna podglądu stanu zmiennych
• Chińskie tłumaczenie pliku pomocy dla Motion-iX (TrioBASIC)
• Ulepszona funkcja „znajdź” i „zamień”
• Zaprojektowane na nowo okna oraz okna dialogowe inteligentnych napędów

Okno Jog-owania osi:

• Poruszanie osiami do przodu/do tyłu jednym kliknięciem myszki
• Osie definiowane przez użytkownika – w tym osie wirtualne
• Ustalanie fizycznych wejść Jog-owania dla każdej z osi
• Definiowana przez użytkownika prędkość Jog-owania dla każdej z osi

Stan wejść/wyjść dyskretnych:

• Równoczesne wyświetlanie stanów wszystkich kanałów wejść/wyjść
• Automatyczne konfigurowanie dla wsparcia wszystkich dostępnych wejść/wyjść
• Ustawienie wyjść jednym kliknięciem myszki
• Możliwość nadawania nazw wejściom/wyjściom i ich zapisania w projekcie

Edytor programów Motion-ix:

• Równoczesne edytowanie programu sterownika i kopii na dysku – programy nie muszą być ładowane do kontrolera po ich edycji
• Edytor z funkcją wycinania, kopiowania i wklejania – zastosowanie schowka Windows, informacje mogą być wklejane pomiędzy programami
• Równoczesne edytowanie kilku programów
• Funkcja „znajdź i zastąp”
• Możliwość przejścia bezpośrednio na dowolnego numeru wiersza lub etykiety programu
• Korzystanie z podglądu programu podczas uruchomienia
• Zaznaczanie wierszy, do łatwego dostępu
• Edytowanie w trybie offline przy użyciu nowego, zaawansowanego symulatora MC400

Edytor programów IEC 61131-3:

• Edytowanie w trybie offline umożliwiające tworzenie programów poza sterownikiem ruchu
• Języki programowania: bloków funkcyjnych [FB], drabinkowy[LAD] oraz sekwencyjny[SFC] (język IL nie jest wspierany)
• Równoczesne edytowanie kilku programów
• Funkcja „znajdź i zastąp”
• Dostęp do informacji debudowania podczas uruchomienia
• Biblioteki dla funkcji specyficznych dla kontrolera ruchu
• Równoczesne uruchomienie programów IEC i Motion-ix

Oscyloskop 3D:

Oscyloskop posiada nowy tryb wyświetlania 3D. Możliwość konfiguracji częstotliwości próbkowania, grubości ścieżki oraz jej barwy, przesuwanie, powiększanie, obracania widoku 3D w czasie rzeczywistym.

• Pomaga w wizualizacji ścieżek XYZ
• Do 6 obsługiwanych osi dla podglądu orientacji narzędzia i ścieżki 3D

Wymagania

*Windows 7 nie jest już wspierany przez Microsoft. Oprogramowanie Motion Perfect może pracować na Windows 7, jednakże Trio oficjalnie nie obsługuje tego systemu operacyjnego i nie rozwiąże konkretnych problemów systemu Windows 7.

Narzędzia

Motion Perfect v5 posiada szereg narzędzi, które są stosowane do monitowania kontrolera i współpracy nim. Niektóre narzędzia wbudowane są w program Motion Perfect, inne wdrożone są jako aplikacje pomocnicze.

Projekty

Jednym z kluczowych zagadnień w Motion Perfect v5 jest skupienie się na koncepcji „Projektu”. Podejście projektowe wspiera tworzenie aplikacji oraz proces rozwoju, zapewniając istnienia na dysku komputera PC kopii programów kontrolera, parametrów i danych koniecznych dla uruchomienia danej  aplikacji kontroli ruchu. Gdy użytkownik zdefiniuje projekt, Motion Perfect v5 automatycznie utrzymuje spójność pomiędzy programami w sterowniku i plikami w komputerze.

Podczas tworzenia lub edycji programów w sterowniku, są one automatycznie duplikowane na komputer. Dzięki temu nie musimy się martwić o ładowanie i zapisywanie programów. Możemy  być pewni, że przy następnym łączeniu się z dowolnym kontrolerem, odtworzymy  na swoim komputerze poprawne dane. Motion Perfect v5 zachowuje w pod folderach wiele kopii zapasowych projektu, tym samym umożliwiając programiście przywrócenie dowolnej wcześniejszej jego wersji.

Menedżer projektu

Wielozadaniowość sterownika ruchu oznacza, że z aplikacją powiązanych jest wiele różnych plików programu. Do śledzenia licznych plików i powiązanych z nimi danych, głównym komponentem środowiska Motion Perfect v5 jest menedżer projektu.

• Ładowanie i zapis kilku programów jako pojedynczy projekt o jednej nazwie
• Równoczesne zapisywanie plików programowych zarówno na komputerze oraz w kontrolerze ruchu
• sprawdzenie czy zawartość kontrolera pokrywa się z zawartością katalogu projektu na dysku komputera
• Ładowanie i zapis wartości zmiennych sterownika na dysku
• Automatyczne generowanie plików konfiguracyjnych „Startup”
• Uwzględnienie programów Motion-ix, HMI i IEC 61131-3 w jednym projekcie
• Podobny do arkusza kalkulacyjnego interfejs dla monitorowania i ustawiania parametrów osi
• Automatyczna aktualizacja parametrów w czasie rzeczywistym
• Wsparcie dla wszystkich rodzajów osi (w tym osi wirtualnych)
• Możliwość wprowadzania zmian podczas uruchomionego programu
• Ulepszone wyświetlanie osi skonfigurowanych przez użytkownika

Generator krzywek CAMowskich:

Definiowanie i generowanie tabel krzywek CAMowskich, korzystając z interaktywnego narzędzia graficznego do projektowania krzywek. Często stosowane przebiegi krzywek są już wbudowane w biblioteki CAM oprogramowania.

Możemy wprowadzić wymagane wymiary i przesunięcia, a rezultat w postaci kształtu krzywki zostaje natychmiast pokazany jako wykres pozycji, prędkości i przyspieszenia. Dane mogą być wysyłane jako formuła tabeli krzywek lub jako parametry funkcji FLEXLINK.  Alternatywnie można budować kształty krzywek korzystając z interaktywnej funkcji “Piecewise Curve”, która pozwala na wprowadzanie własnych punktów XY wraz z ich manualnym przemieszczaniu na krzywce. Punkty można dopasowywać poprzez przeciąganie ich na wykresie, co stanowi prawdziwie interaktywne doświadczenie i oszczędza czas w porównaniu ze stosowaniem metody prób i błędów.

Wynikowe tabele krzywek wraz z pozostałymi częściami kodu programu koniecznymi do ich uruchomienia, są gotowe do skopiowania i wklejenia do programów oraz wykorzystania z funkcjami CAM i CAMBOX.

Korzyści:

• Łatwe określanie profili ruchu powszechnie używanych w maszynach
• Uzyskiwanie plików jako programy Motion-ix lub tabele punktów
• Graficzne wyświetlanie krzywych przebiegu pozycji/prędkości/przyspieszenia
• Budowanie krzywych złożonych z odcinków prostych, interpolowanych wielomianami i składanymi
• Generowanie przykładowych instrukcji ruchu CAM/CAMBOX
• Importowanie zestawów punktów z Excel’a

Narzędzie wizualizacji 3D

Narzędzie wizualizacji 3D, dostępne w aplikacji Motion Perfect v5, umożliwia symulację ruchu maszyny, korzystając z zewnętrznie generowanego modelu 3D, który przemiszczanie może być zsynchronizowany z programem ruchu. To narzędzie może symulować realistyczne sekwencje ruchu na komputerze klasy PC w czasie rzeczywistym. Dzięki czemu sekwencje ruchu mogą być bezpiecznie testowane i optymalizowane.

Wyeksportowany model 3D można umieścić w środowisku 3D Motion Perfect v5 i z łatwością przesuwać, powiększać i obracać, w momencie gdy program jest uruchomiony.

Korzyści:

• Importowanie plików modeli 3D w formacie OBJ
• Napędzane węzły mogą być liniowe lub obrotowe
• Możliwość przydzielenia modeli części do osi
• Ustawienia hierarchii
• Konfigurowanie zakresu ruchu
• Kalibrowanie osi
• Poruszanie się modelu zgodnie z programem napisanym dla kontrolera ruchu

Symulator MC400

Symulator MC400 to, oparta na systemie Microsoft Windows™, aplikacja na komputer, zaprojektowana do stosowania z oprogramowaniem Motion Perfect v5 firmy Trio Motion Technology. Aplikacja zapewnia symulację wielozadaniowych sterowników ruchu z serii MC4 bez konieczności kupowania sprzętu.

Pliki pomocy oparty o słowa kluczowe

 Aplikacja Motion Perfect v4 zawiera kompletne pliki pomocy dla bibliotek programowania Motion-ix i IEC. Korzystając z funkcji wyszukiwania lub przechodząc do konkretnego tematu pomocy przez menu kontekstowe w edytorze, programista ma dostęp do wszystkich informacji z technicznych podręczników programowania firmy Trio. W plikach pomocy można znaleźć wiele przykładów programowania dla różnych zastosowań związanych z ruchem.

Zabezpieczenie projektu

Funkcja ta pomoże ochronić oprogramowanie sterownika, jednocześnie pozwoli zachować własność intelektualną i wyprzedzić konkurencję. Zabezpieczenie Projektu to funkcja narzędziowa, która umożliwia licencjonowanie własności intelektualnej programisty na rzecz poszczególnych sterowników ruchu. Projekt jest opracowywany za pomocą Motion Perfect, a następnie szyfrowany.

Po zaszyfrowaniu program może być bezpiecznie dystrybuowany i wczytywany wyłącznie do sterownika z prawidłowym kluczem, który jest unikatowy – zarówno dla numeru seryjnego sterownika jak i projektu źródłowego.

Korzyści:

• Licencjonowanie własności intelektualnej
• Gwarantowanie większego bezpieczeństwa dla eksporterów maszyn
• Ochrona własności intelektualnej podczas diagnostyki, konserwacji i aktualizacji programu
