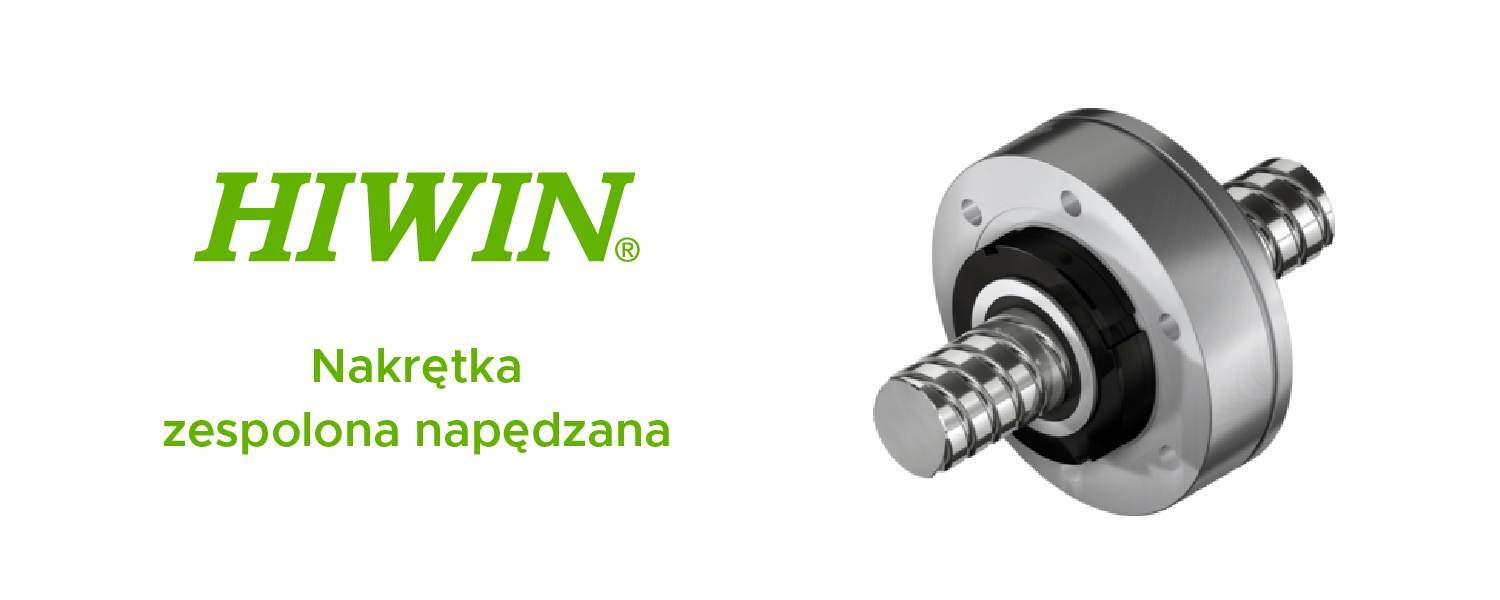

Nakrętka zespolona napędzana
Składa się z gwintu kulowego i zespołu łożyska. Zespół nakrętki napędowej działa zasadniczo, tak jak zwykła nakrętka z gwintem kulowym – jednak z tą różnicą, że wrzeciono jest nieruchome. W przypadku zastosowań z bardzo długimi skokami, mechanizmy śrubowo-toczne mogą pracować bardzo dynamicznie bez ograniczeń wynikających z krytycznej prędkości obrotowej wrzeciona. W ofercie mamy 14 typów nakrętek marki HIWIN.
| Typ | Skok | ds | D1 | L | Cdyn | C0 | Luz osiowy | Mm |
|---|---|---|---|---|---|---|---|---|
| R16-05T3-AME | 5 | 16 | 50 | 50 | 9600 | 12700 | 0,02 | 0,17 |
| R20-05T4-AME | 5 | 20 | 63 | 60 | 13900 | 21800 | 0,02 | 0,325 |
| R25-05T4-AME | 5 | 25 | 76 | 63 | 15600 | 27900 | 0,02 | 0,7 |
| R25-10T3-AME | 10 | 25 | 76 | 74 | 24100 | 36200 | 0,05 | 0,4 |
| R32-05T5-AME | 5 | 32 | 76 | 70 | 20700 | 43900 | 0,02 | 0,77 |
| R32-10T4-AME | 10 | 32 | 76 | 105 | 40900 | 63200 | 0,02 | 0,82 |
| R32-20T2-AME | 20 | 32 | 76 | 100 | 20300 | 26800 | 0,02 | 0,675 |
| R40-05T5-AME | 5 | 40 | 90 | 76 | 22500 | 54600 | 0,02 | 1,5 |
| R40-10T3-AME | 10 | 40 | 90 | 85 | 37100 | 61900 | 0,02 | 1,8 |
| R40-20T2-AME | 20 | 40 | 90 | 105 | 23800 | 36400 | 0,03 | 1,5 |
| R50-05T5-AME | 5 | 50 | 100 | 78 | 24900 | 69800 | 0,02 | 2,3 |
| R50-10T4-AME | 10 | 50 | 100 | 95 | 52800 | 106800 | 0,02 | 1,65 |
| R50-20T3-AME | 20 | 50 | 100 | 120 | 40000 | 76200 | 0,03 | 7,5 |
| R63-10T6-AME | 10 | 63 | 130 | 120 | 84700 | 210800 | 0,04 | 4,1 |
