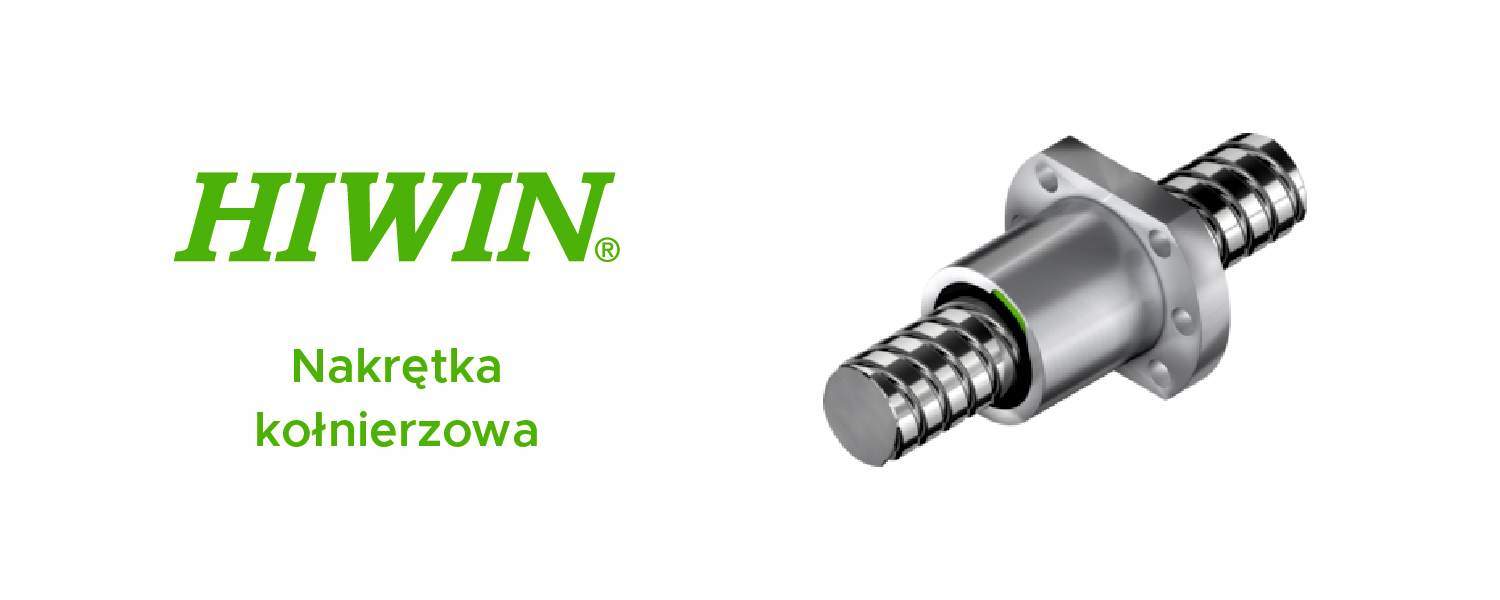

Nakrętka kołnierzowa
Nakrętka kołnierzowa to najczęściej stosowana nakrętka do mechanizmów śrubowo-tocznych. Jest ona łatwa w montażu za pomocą kołnierza i wymaga niewiele miejsca poza aplikacją. Na kołnierzu znajduje się smarowniczka, służąca do smarowania za pomocą praski smarowej lub zespołu centralnego smarowania.
Nakrętka pojedyncza FSCDIN/FSIDIN
Pojedyncze nakrętki z wrzecionem rolowanym używane są do prostych zadań transportowych. Standardowo posiadają one luz osiowy.
Nakrętka pojedyncza DEB-N
Pojedyncze nakrętki HIWIN z wrzecionem łuszczonym służą do zadań związanych z transportem i pozycjonowaniem. Standardowo posiadają one luz osiowy. W razie potrzeby pojedyncze nakrętki mogą być wstępnie naprężone do wartości 5% nośności dynamicznej.
Nakrętka podwójna DDB
Mechanizm śrubowo-toczny z podwójną nakrętką do wysokich naprężeń wstępnych w celu wyeliminowania luzu osiowego.
| Typ | Skok | ds | D | D1 | L | Cdyn | C0 | Luz osiowy | Mm |
|---|---|---|---|---|---|---|---|---|---|
| R12-05K4-FSCDIN | 5 | 11,9 | 24 | 40 | 33 | 5500 | 12000 | 0,02 | 0,11 |
| R12-10K3-FSCDIN | 10 | 11,9 | 24 | 40 | 43 | 5100 | 10100 | 0,02 | 0,13 |
| R15-05K4-FSCDIN | 5 | 13,8 | 28 | 48 | 38 | 12600 | 21000 | 0,04 | 0,18 |
| R16-05T3-FSIDIN | 5 | 16 | 28 | 48 | 40 | 6500 | 11700 | 0,04 | 0,18 |
| R16-10K3-FSCDIN | 10 | 14,6 | 28 | 48 | 45 | 9100 | 19300 | 0,04 | 0,2 |
| R16-16K3-FSCDIN | 16 | 14,4 | 28 | 48 | 61 | 7900 | 17000 | 0,04 | 0,26 |
| R16-20K2-FSCDIN | 20 | 15 | 28 | 48 | 56 | 5200 | 10400 | 0,04 | 0,25 |
| R20-05K4-FSCDIN | 5 | 19,5 | 36 | 58 | 40 | 13400 | 32740 | 0,04 | 0,28 |
| R20-10K3-FSCDIN | 10 | 19,3 | 36 | 58 | 48 | 10000 | 23500 | 0,04 | 0,32 |
| R20-20K2-FSCDIN | 20 | 19,5 | 36 | 58 | 57 | 6800 | 15300 | 0,04 | 0,37 |
| R20-20K4-DFSCDIN | 20 | 19,5 | 36 | 58 | 57 | 12300 | 30500 | 0,04 | 0,36 |
| R25-05K4-FSCDIN | 5 | 24,9 | 40 | 62 | 43 | 14900 | 41500 | 0,04 | 0,22 |
| R25-10K4-FSCDIN | 10 | 24,4 | 40 | 62 | 61 | 16100 | 44900 | 0,04 | 0,43 |
| R25-25K2-FSCDIN | 25 | 24,7 | 40 | 62 | 70 | 7400 | 19100 | 0,04 | 0,48 |
| R25-25K4-DFSCDIN | 25 | 24,7 | 40 | 62 | 70 | 13500 | 38200 | 0,04 | 0,46 |
| R32-05K6-FSCDIN | 5 | 31,7 | 50 | 80 | 48 | 23900 | 81900 | 0,04 | 0,59 |
| R32-10K5-FSCDIN | 10 | 31,8 | 50 | 80 | 77 | 31500 | 80100 | 0,04 | 0,82 |
| R32-20K3-FSCDIN | 20 | 31,8 | 50 | 80 | 88 | 17000 | 48500 | 0,04 | 0,91 |
| R32-32K2-FSCDIN | 32 | 31,9 | 50 | 80 | 88 | 11600 | 31800 | 0,04 | 0,9 |
| R32-32K4-DFSCDIN | 32 | 31,9 | 50 | 80 | 88 | 20600 | 62200 | 0,04 | 0,87 |
| R40-05K6-FSCDIN | 5 | 39,4 | 63 | 93 | 50 | 25900 | 100600 | 0,04 | 0,93 |
| R40-10K4-FSCDIN | 10 | 37,8 | 63 | 93 | 70 | 45000 | 123000 | 0,04 | 1,19 |
| R40-20K3-FSCDIN | 20 | 37,8 | 63 | 93 | 88 | 34850 | 90000 | 0,07 | 1,43 |
| R40-40K2-FSCDIN | 40 | 37,8 | 63 | 93 | 102 | 23000 | 58400 | 0,07 | 1,61 |
| R40-40K4-DFSCDIN | 40 | 37,8 | 63 | 93 | 102 | 41500 | 115800 | 0,07 | 1,59 |
| R50-05K6-FSCDIN | 5 | 49,3 | 75 | 110 | 50 | 28300 | 127200 | 0,07 | 1,32 |
| R50-10K6-FSCDIN | 10 | 47,9 | 75 | 110 | 90 | 74500 | 250000 | 0,07 | 2,05 |
| R50-20K5-FSCDIN | 20 | 48 | 75 | 110 | 132 | 67200 | 217500 | 0,07 | 2,89 |
| R50-40K3-FSCDIN | 40 | 50,3 | 75 | 110 | 149 | 39000 | 123000 | 0,07 | 2,96 |
| R50-40K6-DFSCDIN | 40 | 50,3 | 75 | 110 | 149 | 70300 | 242600 | 0,07 | 2,93 |
| R63-10T6-FSIDIN | 10 | 63,1 | 90 | 125 | 120 | 61920 | 214090 | 0,07 | 3,3 |
| R16-05K4-DEB-N | 5 | 15 | 28 | 48 | 47 | 10400 | 16400 | 0,02 | 0,15 |
| R16-10K3-DEB-N | 10 | 15 | 28 | 48 | 53 | 8200 | 12800 | 0,02 | 0,17 |
| R16-16K2-DEB-N | 16 | 15 | 28 | 48 | 55 | 5600 | 8300 | 0,02 | 0,18 |
| R20-05K4-DEB-N | 5 | 20 | 36 | 58 | 48 | 13900 | 23300 | 0,02 | 0,29 |
| R20-10K3-DEB-N | 10 | 20 | 36 | 58 | 55 | 9900 | 17400 | 0,02 | 0,3 |
| R20-20K2-DEB-N | 20 | 20 | 36 | 58 | 65 | 7000 | 11800 | 0,02 | 0,32 |
| R25-05K4-DEB-N | 5 | 25 | 40 | 62 | 53 | 15600 | 29800 | 0,02 | 0,32 |
| R25-10K4-DEB-N | 10 | 25 | 40 | 62 | 70 | 14300 | 29700 | 0,02 | 0,38 |
| R25-25K2-DEB-N | 25 | 25 | 40 | 62 | 79 | 7700 | 14900 | 0,02 | 0,41 |
| R32-05K5-DEB-N | 5 | 32 | 50 | 80 | 53 | 20700 | 48700 | 0,02 | 0,6 |
| R32-10K5-DEB-N | 10 | 32 | 50 | 80 | 83 | 30900 | 72800 | 0,02 | 0,68 |
| R32-10K5-DEBH-N | 10 | 32 | 56 | 86 | 87 | 55500 | 108800 | 0,02 | 0,75 |
| R32-20K2-DEB-N | 20 | 32 | 56 | 86 | 72 | 24800 | 43000 | 0,02 | 0,75 |
| R40-05K5-DEB-N | 5 | 40 | 63 | 93 | 56 | 22500 | 61700 | 0,02 | 0,9 |
| R40-10K4-DEB-N | 10 | 38 | 63 | 93 | 81 | 50500 | 105800 | 0,02 | 1,13 |
| R40-20K2-DEB-N | 20 | 38 | 63 | 93 | 79 | 27500 | 52400 | 0,03 | 1,1 |
| R40-40K2-DEB-N | 40 | 38 | 63 | 93 | 113 | 27200 | 53300 | 0,04 | 1,6 |
| R50-05K5-DEB-N | 5 | 50 | 75 | 110 | 58 | 24900 | 77900 | 0,02 | 1,2 |
| R50-10K5-DEB-N | 10 | 50 | 75 | 110 | 93 | 70500 | 179100 | 0,02 | 1,8 |
| R50-20K3-DEB-N | 20 | 50 | 75 | 110 | 101 | 45100 | 106900 | 0,03 | 1,95 |
| R63-10K6-DEB-N | 10 | 63 | 90 | 125 | 103 | 90800 | 271500 | 0,04 | 2,9 |
| R63-20K6-DEBH-N | 20 | 63 | 125 | 165 | 185 | 295900 | 723500 | 0,04 | 9,5 |
| R63-20T5-DEB-N | 20 | 63 | 95 | 135 | 169 | 129000 | 315400 | 0,04 | 4,1 |
| R80-10K6-DEB-N | 10 | 80 | 105 | 145 | 105 | 101800 | 355800 | 0,04 | 3 |
| R80-20K5-DEB-N | 20 | 80 | 125 | 165 | 157 | 151700 | 437400 | 0,05 | 7,8 |
| R80-20K6-DEBH-N | 20 | 78 | 135 | 175 | 175 | 336500 | 931200 | 0,05 | 13,5 |
| R80-20K7-DEBH-N | 20 | 78 | 135 | 175 | 195 | 384100 | 1086400 | 0,05 | 15 |
| R16-05T3-DDB | 5 | 16 | 28 | 48 | 80 | 9600 | 12700 | 0,25 | |
| R20-05T4-DDB | 5 | 20 | 36 | 58 | 82 | 13900 | 21800 | 0,42 | |
| R25-05T4-DDB | 5 | 25 | 40 | 62 | 95 | 15600 | 27900 | 0,52 | |
| R25-10T3-DDB | 10 | 25 | 40 | 62 | 115 | 24100 | 36200 | 0,57 | |
| R32-05T5-DDB | 5 | 32 | 50 | 80 | 95 | 20700 | 43900 | 0,88 | |
| R32-10T4-DDB | 10 | 32 | 50 | 80 | 138 | 40900 | 63200 | 1,01 | |
| R32-20T2-DDB | 20 | 32 | 50 | 80 | 138 | 20300 | 26800 | 1,02 | |
| R40-05T5-DDB | 5 | 40 | 63 | 93 | 109 | 22500 | 54600 | 1,54 | |
| R40-10T4-DDB | 10 | 40 | 63 | 93 | 150 | 46800 | 82600 | 1,8 | |
| R40-20T2-DDB | 20 | 40 | 63 | 93 | 150 | 23800 | 36400 | 1,82 | |
| R50-05T5-DDB | 5 | 50 | 75 | 110 | 112 | 24900 | 69800 | 2,15 | |
| R50-10T4-DDB | 10 | 50 | 75 | 110 | 164 | 52800 | 106800 | 2,52 | |
| R50-20T3-DDB | 20 | 50 | 75 | 110 | 196 | 40000 | 76200 | 3,14 | |
| R63-10T6-DDB | 10 | 63 | 90 | 125 | 205 | 84700 | 210800 | 4,19 | |
| R63-20T4-DDB | 20 | 63 | 95 | 135 | 270 | 105000 | 250000 | 6,7 | |
| R80-10T6-DDB | 10 | 80 | 105 | 145 | 205 | 93400 | 269200 | 4,74 | |
| R80-20T4-DDB | 20 | 80 | 125 | 165 | 280 | 135000 | 322000 | 13,8 |
