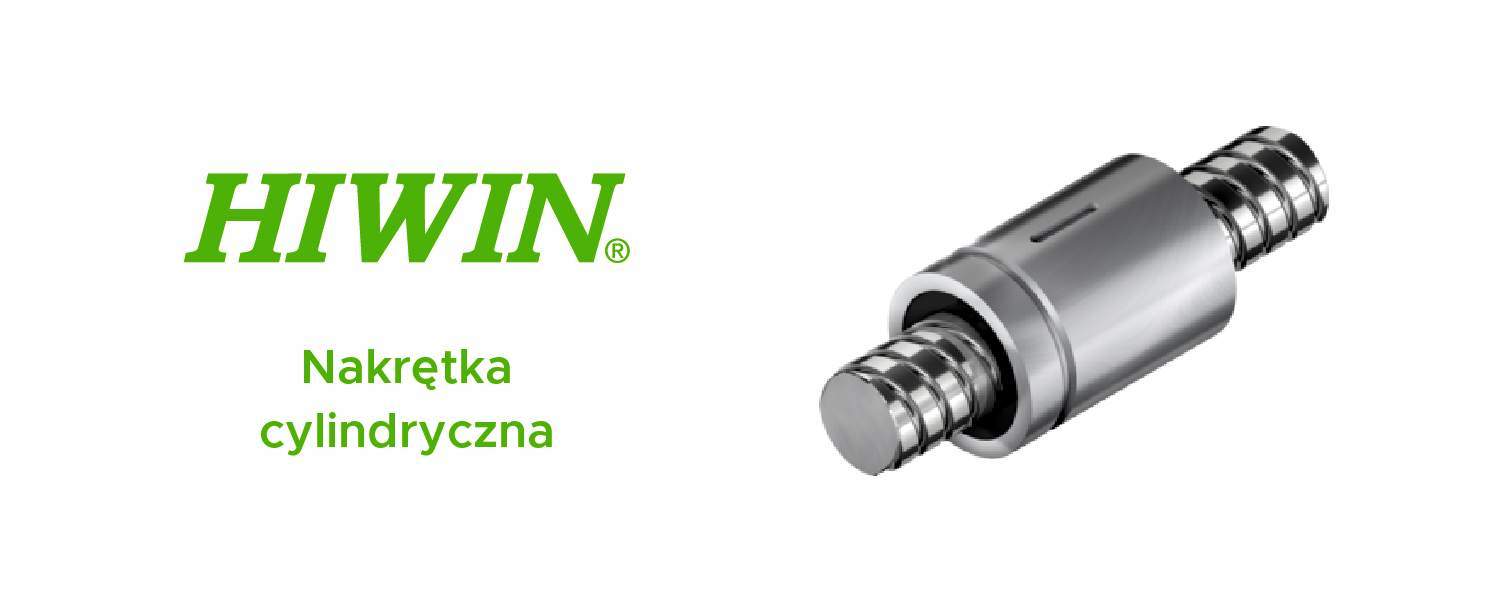

Nakrętka cylindryczna
Mechanizmy śrubowo-toczne z nakrętkami walcowymi sprawdzają się tam, gdzie przestrzeń jest mocno ograniczona. Można je w pełni zintegrować z daną aplikacją. W celu montażu nakrętka jest zaciskana i zabezpieczana przed przekręceniem za pomocą wpustu. Smarowanie odbywa się poprzez rowek obwodowy.
Nakrętka pojedyncza RSIT z gwintem mocującym
Pojedyncze nakrętki z wrzecionem rolowanym i gwintem wkręcanym są używane do prostych zadań transportowych. Standardowo posiadają one luz osiowy. Nakrętkę można łatwo przykręcić do aplikacji za pomocą gwintu obwodowego.
Nakrętka pojedyncza RSI
Pojedyncze nakrętki z wrzecionem rolowanym są używane do prostych zadań transportowych. Standardowo posiadają one luz osiowy.
Nakrętka pojedyncza ZE
Pojedyncze nakrętki z wrzecionem łuszczonym służą do zadań związanych z transportem i pozycjonowaniem. Standardowo posiadają one luz osiowy. W razie potrzeby pojedyncze nakrętki mogą być wstępnie naprężone do wartości 5% nośności dynamicznej.
Nakrętka podwójna ZD
Podwójne nakrętki są stosowane wówczas, gdy wymagana jest duża sztywność. Standardowo są one wykonane z naprężeniem wstępnym, które wynosi do 10 % nośności dynamicznej.
W ofercie mamy 38 typów nakrętek marki HIWIN.
| Typ | Skok | ds | D | L | Cdyn | C0 | Luz osiowy | Mm |
|---|---|---|---|---|---|---|---|---|
| R08-02,5T2-RSIT | 2.5 | 7,7 | 17,5 | 27,5 | 1300 | 1750 | 0,04 | 0,03 |
| R10-02,5T2-RSIT | 2.5 | 9,3 | 19,5 | 25 | 1780 | 2630 | 0,04 | 0,04 |
| R10-04T2-RSIT | 4 | 9,7 | 24 | 32 | 1980 | 2820 | 0,04 | 0,08 |
| R12-04B1-RSIT | 4 | 11,9 | 25,5 | 34 | 3000 | 5700 | 0,04 | 0,08 |
| R16-10T3-RSI | 10 | 15,3 | 28 | 60 | 6100 | 10800 | 0,04 | 0,17 |
| R20-10T3-RSI | 10 | 19,8 | 34 | 60 | 8100 | 12600 | 0,04 | 0,35 |
| R16-05T3-ZE | 5 | 16 | 28 | 40 | 9600 | 12700 | 0,02 | 0,1 |
| R20-05T4-ZE | 5 | 20 | 36 | 51 | 13900 | 21800 | 0,02 | 0,23 |
| R25-05T4-ZE | 5 | 25 | 40 | 60 | 15600 | 27900 | 0,02 | 0,29 |
| R25-10T3-ZE | 10 | 25 | 48 | 65 | 24100 | 36200 | 0,02 | 0,5 |
| R32-05T5-ZE | 5 | 32 | 48 | 60 | 20700 | 43900 | 0,02 | 0,38 |
| R32-10T4-ZE | 10 | 32 | 56 | 80 | 40900 | 63200 | 0,02 | 0,74 |
| R32-20T2-ZE | 20 | 32 | 56 | 80 | 20300 | 26800 | 0,02 | 0,7 |
| R40-05T5-ZE | 5 | 40 | 56 | 68 | 22500 | 54600 | 0,02 | 0,44 |
| R40-10T4-ZE | 10 | 40 | 62 | 88 | 46800 | 82600 | 0,02 | 0,85 |
| R40-20T2-ZE | 20 | 40 | 62 | 88 | 23800 | 36400 | 0,03 | 0,88 |
| R50-05T5-ZE | 5 | 50 | 68 | 69 | 24900 | 69800 | 0,02 | 0,72 |
| R50-10T4-ZE | 10 | 50 | 72 | 100 | 52800 | 106800 | 0,02 | 1,04 |
| R50-20T3-ZE | 20 | 50 | 72 | 114 | 40000 | 76200 | 0,03 | 1,1 |
| R63-10T6-ZE | 10 | 63 | 85 | 120 | 84700 | 210800 | 0,04 | 1,73 |
| R80-10T6-ZE | 10 | 80 | 105 | 120 | 93400 | 269200 | 0,04 | 2,8 |
| R80-20T4-ZE | 20 | 80 | 125 | 150 | 135000 | 322000 | 0,05 | 7,8 |
| R80-20T6-ZEH | 20 | 78 | 130 | 182 | 200000 | 510000 | 0,05 | 11,05 |
| R16-05T3-ZD | 5 | 16 | 28 | 72 | 9600 | 12700 | 0,2 | |
| R25-05T4-ZD | 5 | 25 | 40 | 100 | 15600 | 27900 | 0,48 | |
| R25-10T3-ZD | 10 | 25 | 48 | 115 | 24100 | 36200 | 0,8 | |
| R32-05T5-ZD | 5 | 32 | 48 | 100 | 20700 | 43900 | 0,63 | |
| R32-10T3-ZD | 10 | 32 | 56 | 136 | 32000 | 47500 | 1,3 | |
| R32-20T2-ZD | 20 | 32 | 56 | 142 | 20300 | 26800 | 1,3 | |
| R40-05T5-ZD | 5 | 40 | 56 | 108 | 22500 | 54600 | 0,78 | |
| R40-10T4-ZD | 10 | 40 | 62 | 142 | 46800 | 82600 | 1,34 | |
| R40-20T2-ZD | 20 | 40 | 62 | 146 | 23800 | 36400 | 1,51 | |
| R50-05T5-ZD | 5 | 50 | 68 | 108 | 24900 | 69800 | 1,4 | |
| R50-10T4-ZD | 10 | 50 | 72 | 168 | 52800 | 106800 | 1,72 | |
| R50-20T3-ZD | 20 | 50 | 72 | 190 | 40000 | 76200 | 1,95 | |
| R63-10T6-ZD | 10 | 63 | 85 | 208 | 84700 | 210800 | 2,81 | |
| R80-10T6-ZD | 10 | 80 | 105 | 208 | 93400 | 269200 | 5,5 | |
| R80-20T4-ZD | 20 | 80 | 125 | 285 | 135000 | 322000 | 14,9 |
