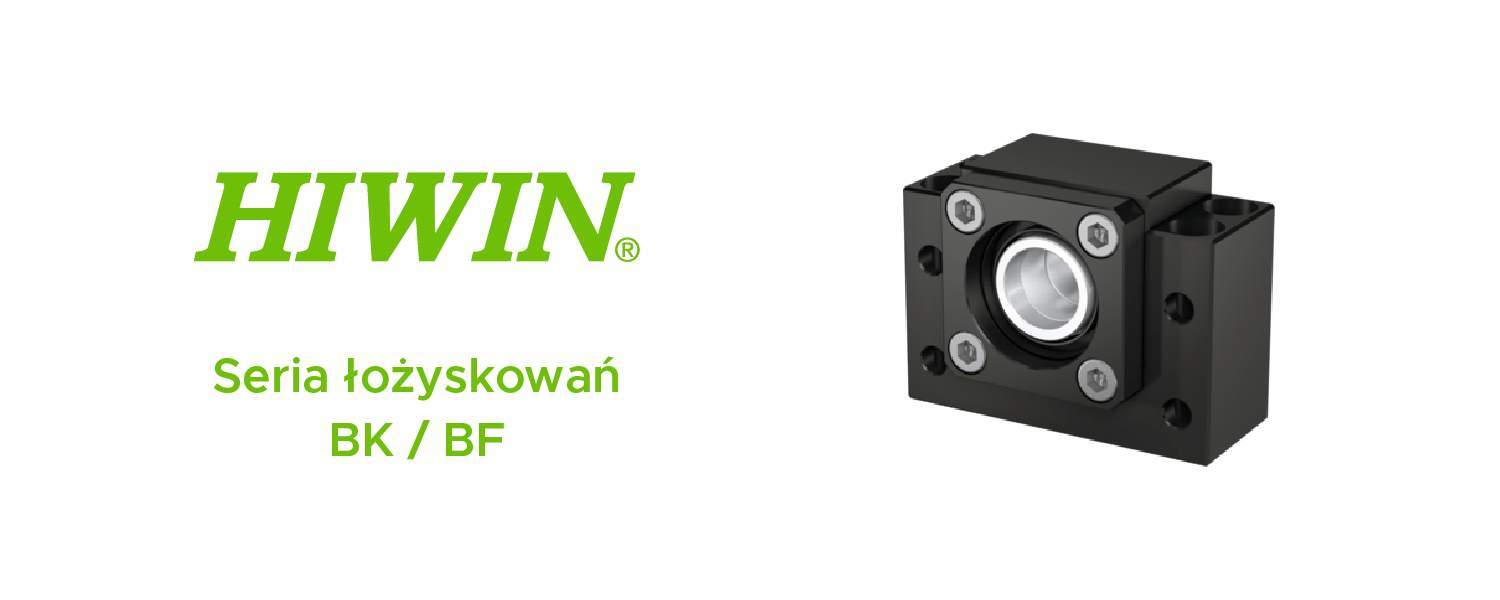

Kompaktowe łożyska kołnierzowe marki HIWIN do wrzecion o średnicy znamionowej od 12 do 40 milimetrów.
BK
Łożyska stałe do przyjmowania sił osiowych i promieniowych.
BF
Łożyska przesuwne do przyjmowania sił promieniowych.
| Typ | Średnica znamionowa | d | L | L3 | B | L1 | L2 | H | b | h | B1 | H1 | P | C1 | C2 | X | Y | Z | T | Typ łożyska | Pierścień osadczy sprężynujący DIN 471 | Cdyn | C0_axial | Fmax_axial | Dopuszczalna prędkość obrotowa |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BK25 | 32 | 25 | 42 | 9 | 106 | 12 | 54 | 80 | 52 | 48 | 64 | 70 | 85 | 22 | 10 | 11 | 17 | 11 | 35 | 7205A P0 | 20500 | 26300 | 7000 | 12000 | |
| BK30 | 40 | 30 | 45 | 9 | 128 | 14 | 61 | 89 | 64 | 51 | 76 | 78 | 102 | 23 | 11 | 14 | 20 | 13 | 40 | 7206B P0 | 27000 | 33500 | 10600 | 7100 | |
| BK40 | 50 | 40 | 61 | 15 | 160 | 18 | 76 | 110 | 80 | 60 | 100 | 90 | 130 | 33 | 14 | 18 | 26 | 17,5 | 50 | 7208B P0 | 46100 | 52000 | 18000 | 5300 | |
| BF25 | 32 | 25 | 30 | 106 | 80 | 52 | 48 | 64 | 70 | 85 | 11 | 17 | 11 | 6205ZZ | S 25 | ||||||||||
| BF30 | 40 | 30 | 32 | 128 | 89 | 64 | 51 | 76 | 78 | 102 | 14 | 20 | 13 | 6206ZZ | S 30 | ||||||||||
| BF40 | 50 | 40 | 37 | 160 | 110 | 80 | 60 | 100 | 90 | 130 | 18 | 26 | 17,5 | 6208ZZ | S 40 |
