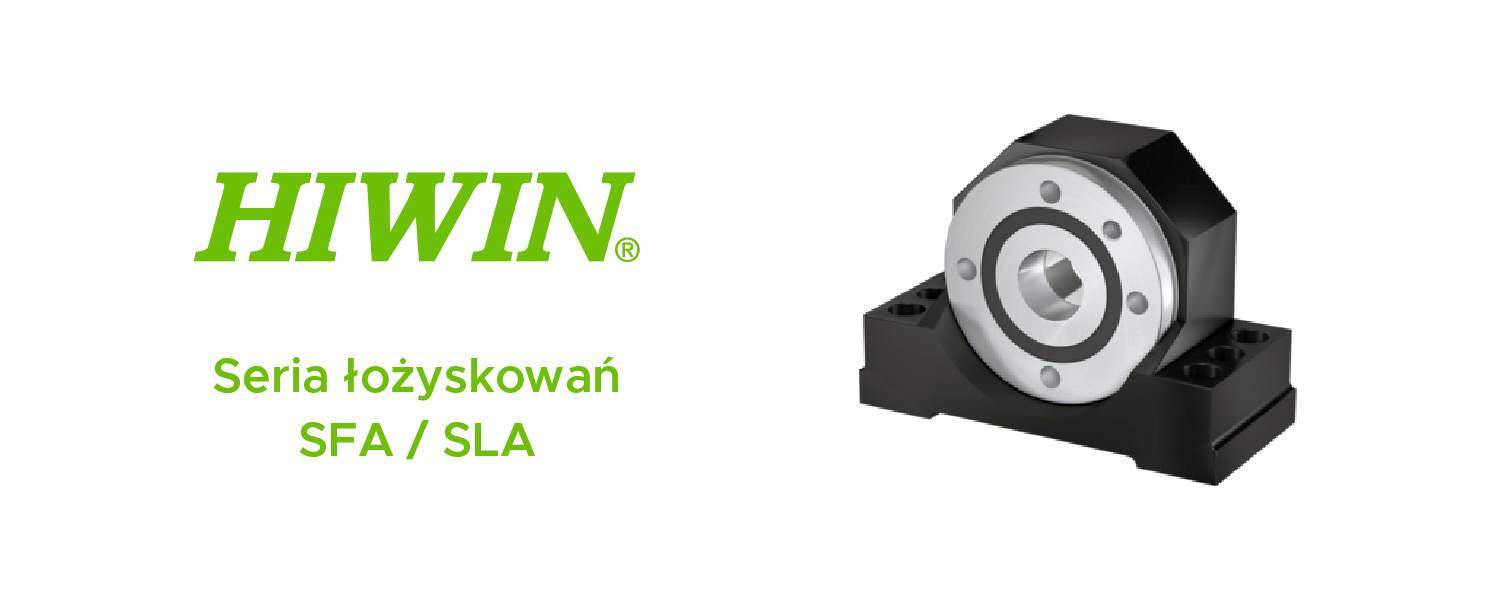

Standardowe łożyska seria SFA/SLA marki HIWIN dla wrzecion o średnicy znamionowej od 12 do 50 milimetrów.
SFA
Łożyska stałe do przyjmowania sił osiowych i promieniowych.
SLA
Łożyska przesuwne do przyjmowania sił promieniowych.
| Typ | Średnica znamionowa | L | L/2 | L1 | L2 | L3 | H | H1 | H2 | H3 | H4 | H5 | d | D | D1 | b | B | B1 | B2 | S1 | S2 | S3 | SC | Cdyn | C0_axial | Dopuszczalna prędkość obrotowa |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFA06 | 12 | 62 | 31 | 34 | 38 | 50 | 41 | 22 | 13 | 5 | 11 | 9 | 6 | 30 | 19 | 12 | 32 | 16 | 10 | 5,3 | M6 | 3,7 | 4 × M3 × 12 | 4900 | 6100 | 14000 |
| SFA10 | 16 | 86 | 43 | 52 | 52 | 68 | 58 | 32 | 22 | 7 | 15 | 15 | 10 | 50 | 32 | 20 | 37 | 23 | 8,5 | 8,4 | M10 | 7,7 | 4 × M5 × 20 | 6900 | 8500 | 6800 |
| SFA12 | 20 | 94 | 47 | 52 | 60 | 77 | 64 | 34 | 22 | 7 | 17 | 15 | 12 | 55 | 32 | 25 | 42 | 25 | 8,5 | 8,4 | M10 | 7,7 | 3 × M6 × 35 | 18600 | 24700 | 3800 |
| SFA17 | 25 | 108 | 54 | 65 | 66 | 88 | 72 | 39 | 27 | 10 | 19 | 18 | 17 | 62 | 36 | 25 | 46 | 29 | 10,5 | 10,5 | M12 | 9,7 | 3 × M6 × 35 | 20700 | 31000 | 3300 |
| SFA20 | 32 | 112 | 56 | 65 | 73 | 92 | 78 | 42 | 27 | 10 | 20 | 18 | 20 | 68 | 42 | 28 | 49 | 29 | 10,5 | 10,5 | M12 | 9,7 | 4 × M6 × 40 | 28500 | 47000 | 3000 |
| SFA30 | 40 | 126 | 63 | 82 | 84 | 105 | 92 | 50 | 32 | 13 | 23 | 21 | 30 | 80 | 52 | 28 | 53 | 32 | 12,6 | 12,6 | M14 | 9,7 | 6 × M6 × 40 | 32000 | 64000 | 2200 |
| SFA40 | 50 | 146 | 73 | 82 | 104 | 125 | 112 | 60 | 32 | 13 | 30 | 21 | 40 | 100 | 66 | 34 | 59 | 34 | 12,6 | 12,6 | M14 | 9,7 | 4 × M8 × 50 | 47500 | 101000 | 1800 |
| SLA06 | 12 | 62 | 31 | 34 | 38 | 50 | 41 | 22 | 13 | 5 | 11 | 9 | 6 | 19 | 6 | 15 | 4,5 | 5,3 | M6 | |||||||
| SLA10 | 16 | 86 | 86 | 52 | 52 | 68 | 58 | 32 | 22 | 7 | 15 | 15 | 10 | 30 | 9 | 24 | 7,5 | 8,4 | M10 | |||||||
| SLA12 | 20 | 94 | 47 | 52 | 60 | 77 | 64 | 34 | 22 | 7 | 17 | 15 | 12 | 32 | 10 | 26 | 8 | 8,4 | M10 | |||||||
| SLA17 | 25 | 108 | 54 | 65 | 66 | 88 | 72 | 39 | 27 | 10 | 19 | 18 | 17 | 40 | 12 | 28 | 8 | 10,5 | M12 | |||||||
| SLA20 | 32 | 112 | 56 | 65 | 73 | 92 | 78 | 42 | 27 | 10 | 20 | 18 | 20 | 47 | 14 | 34 | 10 | 10,5 | M12 | |||||||
| SLA30 | 40 | 126 | 63 | 82 | 84 | 105 | 92 | 50 | 32 | 13 | 23 | 21 | 30 | 62 | 16 | 38 | 11 | 12,6 | M14 | |||||||
| SLA40 | 50 | 146 | 73 | 82 | 104 | 125 | 112 | 60 | 32 | 13 | 30 | 21 | 40 | 80 | 18 | 44 | 13 | 12,6 | M14 |
