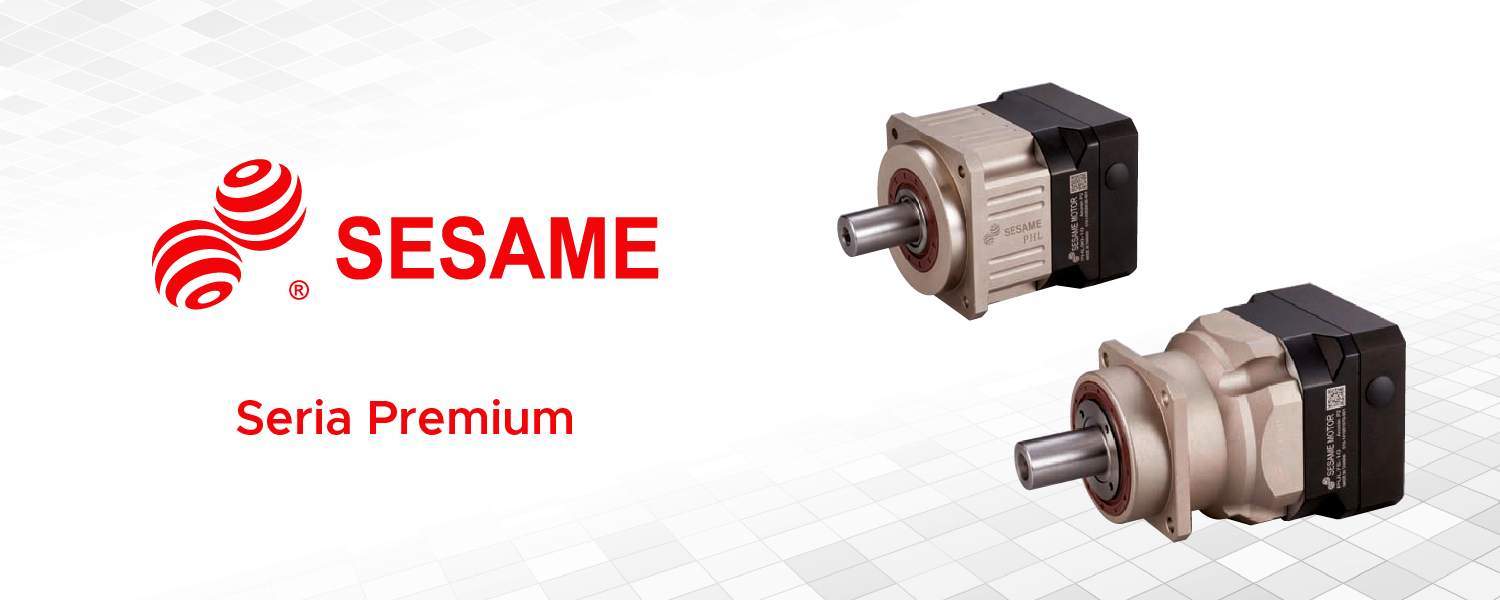

Seria PHL
PHL premium to wysokoprecyzyjna przekładnia planetarna Sesame posiadająca zęby stożkowe z kwadratowym kołnierzem mocującym, w obudowach, aż do rozmiaru 90 mm. Wysoki moment obrotowy, cicha praca z luzem mniejszym niż > 1 arcmin.
Specyfikacja:
- rozmiar kołnierza (mm): 42, 60, 90
- przełożenie: 3-100:1
- nominalna prędkość wejściowa (rpm): 4000-5000
- maksymalna prędkość wejściowa (rpm): 8000-10000
- luz (arcmin): 1-5 jednostopniowa, 3-7 dwustopniowa
- głośność pracy (dBA/1m): 56-60
- stopień ochrony: IP65
- smarowanie i konserwacja: przekładnia bezobsługowa, smar syntetyczny na dożywotni okres użytkowania
Zalety:
- luz poniżej 1 minuty kątowej (arc-min)
- jednoczęściowy wał wyjściowy przekładni, wysoka sztywność i przenoszenie wysokich obciążeń promieniowych
- wysoka precyzja i moment obrotowy
- obudowa IP65 i syntetyczny środek smarny zapewniają bezobsługowy okres użytkowania
Seria PGH
Przekładnia planetarna premium PGH oferuje 3 klasy dokładności i 7 rozmiarów kołnierza do wyboru. Jest ona gotowa do większości zastosowań przemysłowych i sterowania ruchem. Kwadratowy kołnierz montażowy o wielkości do 220 mm. Wysoki moment obrotowy, cicha praca z luzem mniejszym niż > 1 arcmin. Przełożenia od 3:1 do 100:1. Jest to najlepszy element przenoszenia momentu dla robotów przemysłowych, urządzeń do produkcji półprzewodnikowych elementów, systemów automatycznego składowania itp.
Specyfikacja:
- rozmiar kołnierza (mm): 42, 60, 90, 115, 142, 180, 220
- przełożenie: 3-100:1
- nominalna prędkość wejściowa (rpm): 2000-5000
- maksymalna prędkość wejściowa (rpm): 4000-10000
- luz (arcmin): 1-6 jednostopniowa, 3-8 dwustopniowa
- głośność pracy (dBA/1m): 56-70
- stopień ochrony: IP65
- smarowanie i konserwacja: przekładnia bezobsługowa, smar syntetyczny na dożywotni okres użytkowania
Zalety:
- konfiguracja rzędowa z wałem wyjściowym o średnicy od 13 mm do 75 mm
- zakres momentu obrotowego: 11 Nm do 2000 Nm
- klatkowy nośnik planetarny z zestawem przekładni planetarnych Premium Helical
- wysoka efektywność i cicha praca
- szeroki zakres przełożeń: 8 przełożeń jednostopniowych i 13 przełożeń dwustopniowych
- łożyska wyjściowe osiągają obciążalność promieniową aż do 13810 N, a osiową do 18530 N.
- kwadratowy kołnierz mocujący dla serwomechanizmu i silnika krokowego: mieści się w zakresie od 40 mm do 220 mm, z opcjonalnymi rozmiarami
Seria PUL
Przekładnie serii PUL zapewniają szeroki zakres klas dokładności i przełożeń. Jest ona doskonałym wyborem do zastosowań wymagających wysokiej dokładności pozycjonowania i kontroli ruchu, szczególnie, gdy wymagana jest wysoka precyzja i duża sztywność skrętna. Rozmiary kołnierza mocującego w zakresie od 60 do 220 mm z luzem poniżej < 1 arcmin. Posiada łożyska wałeczkowe stożkowe o maksymalnej obciążalności promieniowej do 27800 N i osiowej do 16200 N. Seria PUL jest specjalnie przystosowana do pracy z zębatkami i listwami zębatymi do pracy liniowej. Powszechnie stosowany w maszynach do cięcia metalu, urządzeniach do obróbki drewna, centrach obróbczych i wysoce dynamicznych systemach sterowania ruchem. Konfiguracja kątowa jest również dostępna przy maksymalnej wielkości kołnierza 220 mm.
Specyfikacja:
- rozmiar kołnierza (mm): 60, 75, 100, 140, 180, 220
- przełożenie: 3-100:1
- nominalna prędkość wejściowa (rpm): 2000-5000
- maksymalna prędkość wejściowa (rpm): 4000-10000
- luz (arcmin): 1-6 jednostopniowa, 3-8 dwustopniowa
- max. obciążenie promieniowe (N): 4130-27800
- żywotność użytkowa (godziny): 30000 (15000 praca ciągła)
- głośność pracy (dBA/1m): 58-70
- stopień ochrony: IP65
- smarowanie i konserwacja: przekładnia bezobsługowa, smar syntetyczny na dożywotni okres użytkowania
Zalety:
- 3 klasy dokładności, 6 rozmiarów kołnierzy od 60-220 mm
- wysokiej jakości konstrukcja przekładni, przełożenia od 3-100:1
- jednoczęściowy wał, wysoka sztywność i obciążalność promieniowa
- łożyska stożkowe zapewniają obciążalność promieniową do 27800 N, a osiową do 16200 N.
- hartowana i szlifowana przekładnia zębata, wysoka odporność na udary i ścieranie
- jednoczęściowa obudowa pierścienia zębatego, wysoka precyzja i wysoki moment obrotowy
- obudowa IP65 i syntetyczny środek smarny, bezobsługowy okres użytkowania
