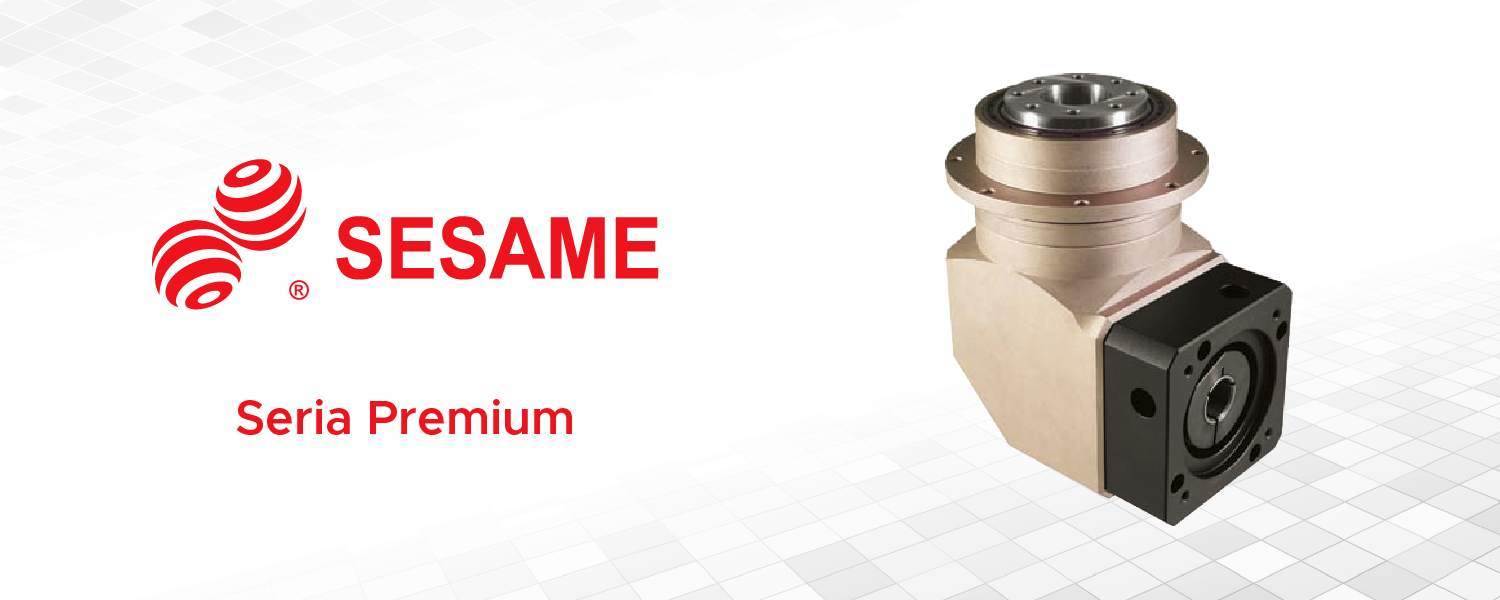

Seria PHFR
Przekładnie kątowe z kołnierzem od Sesame posiadają kołnierz do 255 mm. Mocowanie kołnierzowe zgodne ISO-9409, wysoki moment obrotowy, cicha praca z luzem <2 arcmin. Przekładnia ta zapewnia szeroki zakres momentów do zastosowań wymagających wysokiej dokładności pozycjonowania i kontroli ruchu, szczególnie gdy wymagana jest wysoka precyzja i duża sztywność skrętna. Łożyska walcowe stożkowe o obciążalności na moment zginający do 6500 N.m. Przekładnia planetarna serii PHFR jest szczególnie dobrze przystosowana do pracy z zębatkami i listwami zębatymi do pracy liniowej. Przekładnie kątowe są powszechnie stosowane w maszynach do cięcia metalu, urządzeniach do obróbki drewna, centrach obróbczych i wysoce dynamicznych systemach sterowania ruchem. Konfiguracja prosta (seria PHF) jest również dostępna z kołnierzem o maksymalnym rozmiarze 255 mm.
Specyfikacja:
- rozmiar kołnierza (mm): 42, 60, 90, 115, 142, 200, 255
- przełożenie: 3-200:1
- nominalna prędkość wejściowa (rpm): 2000-5000
- maksymalna prędkość wejściowa (rpm): 4000-10000
- luz (arcmin): 2-7 jednostopniowa, 4-9 dwustopniowa
- max. moment zginający (N•m): 43-6500
- max. obciążenie osiowe (N): 1015-21850
- głośność pracy (dBA/1m): 62-74
- stopień ochrony: IP65
- smarowanie i konserwacja: przekładnia bezobsługowa, smar syntetyczny na dożywotni okres użytkowania
Zalety:
- mocowanie kołnierzowe zgodne z ISO 9409
- 3 klasy dokładności, 7 rozmiarów kołnierza od 42-255 mm
- wysokiej jakości i precyzyjna konstrukcja przekładni, przełożenia od 3-200:1
- jednoczęściowy wał wyjściowy, wysoka sztywność i obciążalność promieniowa
- hartowana i szlifowana przekładnia zębata, wysoka odporność na udary i ścieranie
- jednoczęściowa przekładnia pierścieniowa, wysoka precyzja i wydajność momentu obrotowego
- obudowa IP65, syntetyczny środek smarny, bezobsługowy okres użytkowania
