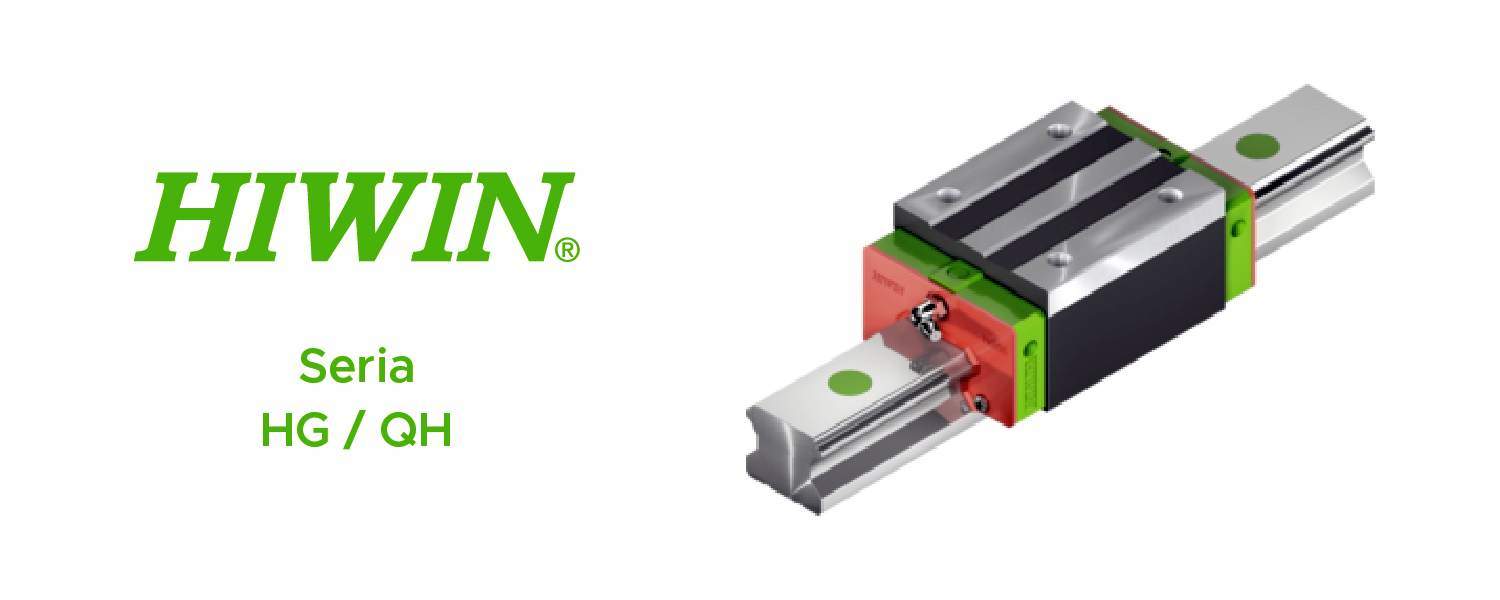

Seria HG / QH

Wózek liniowy- seria HG

Wózek liniowy – seria standardowa w układzie X. Pierwszy wybór dla par szyn. Prowadnice z szyną profilową HIWIN z serii HG z czterema kulowymi bieżniami tocznymi są przeznaczone do dużych obciążeń i sztywności. Ze względu na rozmieszczenie bieżni tocznych pod kątem 45°, seria HG może równomiernie przyjmować obciążenia ze wszystkich kierunków.

Jedne z najpopularniejszych prowadnic marki Hiwin, to te z serii HG. Prowadnice liniowe wyróżniają się wysoką wytrzymałością, a także pełną optymalizacją bieżni i całego układu szyna-wózek. Zapewniają możliwość przenoszenia dużych obciążeń na dużych odległościach liniowych. Produkty te gwarantują bezpieczny posuw elementów o bardzo wysokiej sztywności  i bardzo dużej masie. Seria ta została wyposażona w specjalny system nawrotu kulek, dzięki któremu nie jest konieczne uzyskiwanie bardzo dużych sił realizujących przesunięcia liniowego. Siła ta może być niska w stosunku do masy oraz sztywności elementu, który przenosimy.

Wózki mogą być dostarczone z naprężeniem wstępnym Z0 oraz ZA. Seria HG posiada wiele akcesoriów takich jak zgarniacze, uszczelki i adaptery smarownicze, które pozwalają dobrać wózek do każdej aplikacji. Warto wspomnieć, że dostępne są dwie opcje wózków – standardowe lub o podwyższonej nośności – przedłużane.

Występują jako wózki w wykonaniu HGH – wąskie oraz w wykonaniu HGW – szerokie. Wózki liniowe wąskie, ze względu na wykorzystanie wiele typów uszczelnień, mogą być używane w różnych warunkach. Z kolei wózki liniowe szerokie dużo lepiej sprawdzają się do przenoszenia elementów wysokich. Dzięki zmniejszonemu tarciu, przemieszczanie się wózka, bez konieczności użycia dużej siły, jest dużo łatwiejsze. Obie serie idealnie sprawdzają się do przemieszczenia elementów bardzo obciążających układ, które charakteryzuje bardzo wysoka sztywność.

Prowadnice liniowe serii HG wyróżniają się pełna bezluzowością, wysoką dokładnością oraz wysoką obciążalnością we wszystkich kierunkach. Dodatkowo dzięki łatwemu montażowi i wymianie, produkty te cieszą się uznaniem wśród klientów. Seria HG posiada 4 rzędowe prowadzenie kulek pod kątem  45^o . Listwy podtrzymujące kulki zapobiegają wypadaniu kulek podczas demontażu wózka z szyny profilowej, co wpływa na krótszy czas rozmontowania.  Dzięki optymalizowanej bieżni kulek i 2-punktowym kontakcie charakteryzują się niedużym tarciem.

Wózek liniowy- seria QH

Hiwin oprócz standardowego modelu HG, posiada prowadnice liniowe w wariancie QH, czyli stworzone w technologii SyncMotion. Modele z tej serii mają cechy serii HG oraz posiadają kilka dodatkowych funkcji. Za sprawą kontrolowanego ruchu kulek w zdefiniowanych odstępach, mogą pochwalić się lepszymi właściwościami jezdnym. Dodatkowo seria ta wyróżnia się wydłużonym okresem dosmarowania, zredukowanym hałasem pracy i wyższymi dopuszczalnymi prędkościami przesuwu.

Wózki liniowe serii QH mają takie same wymiary co wózki serii HG oraz współpracują z tymi samymi szynami liniowymi. Dzięki czemu można stosować je zamiennie. Występują jako wózki w wykonaniu  – QHH wąskie oraz w wykonaniu QHW – szerokie. Każdy rodzaj wózka jest dostępny w wersji standardowej długości oraz w wersji przedłużanej. Oznaczenia wersji standardowej posiada końcówkę …CA a wersji przedłużanej …HA.

Wspomniana wcześniej technologia SyncMotion to technologia łańcuszka kulkowego. Wózki QH posiadają obieg kulkowy zamknięty w łańcuszek, dzięki czemu możemy utrzymać odpowiednią odległość między kulkami i tym samym uzyskać wyższą bezawaryjność pracy. Między kulkami znajduje się smar oraz koszyczek na kulki, który sprawia, że kulki nie dotykają się. Powoduje to mniejsze tarcie oraz mniejsze szumy generowane przez wózek liniowy. Łańcuszek kulkowy użyty w tym modelu gwarantuje uzyskania większych prędkości przemieszczeń liniowych. To wszystko sprawia, że prowadnice liniowe HIWIN z łańcuszkiem kulkowym znajdują zastosowanie w aplikacjach wymagających szybkich i cichych przemieszczeń liniowych.

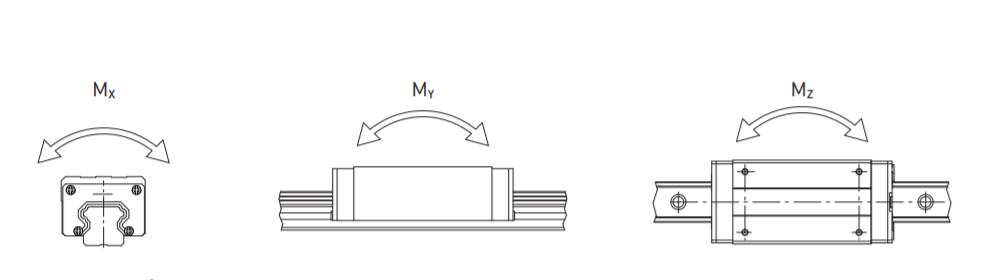

HGH / QHH

Wózek blokowy wysoki. Do zamocowania konstrukcji przyłączeniowej klienta od góry.

HGL

Wózek blokowy niski. Do zamocowania konstrukcji przyłączeniowej klienta od góry.

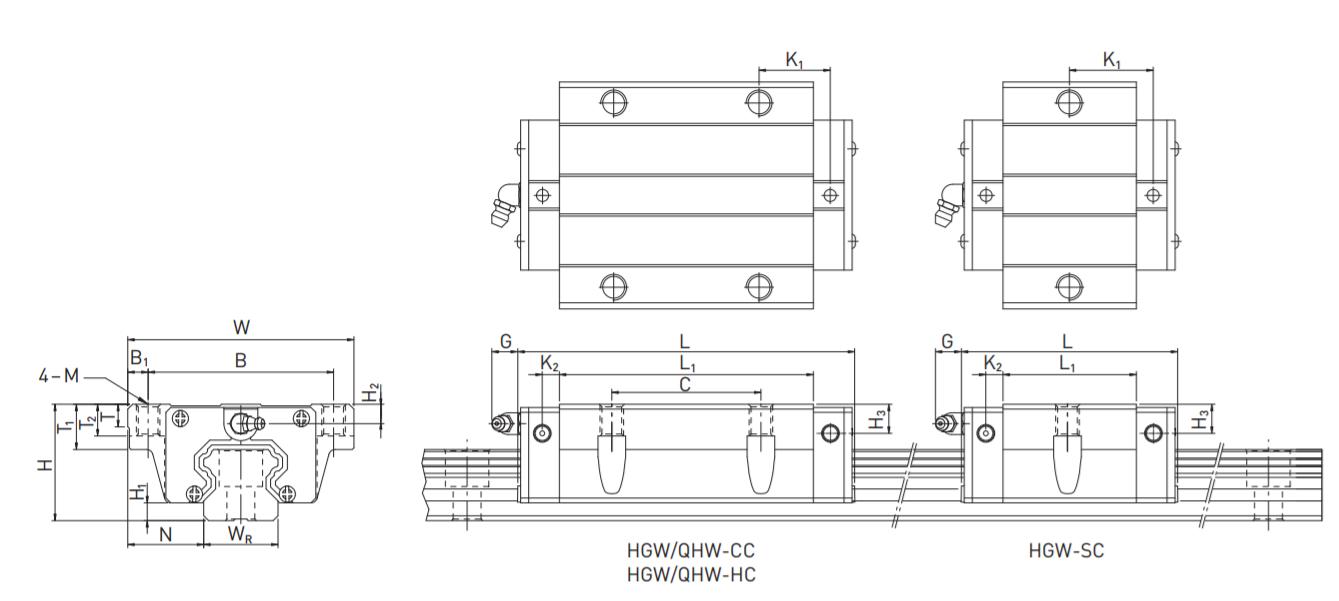

HGW / QHW

Wózek liniowy z kołnierzem. Do zamocowania konstrukcji przyłączeniowej klienta od góry lub od dołu.

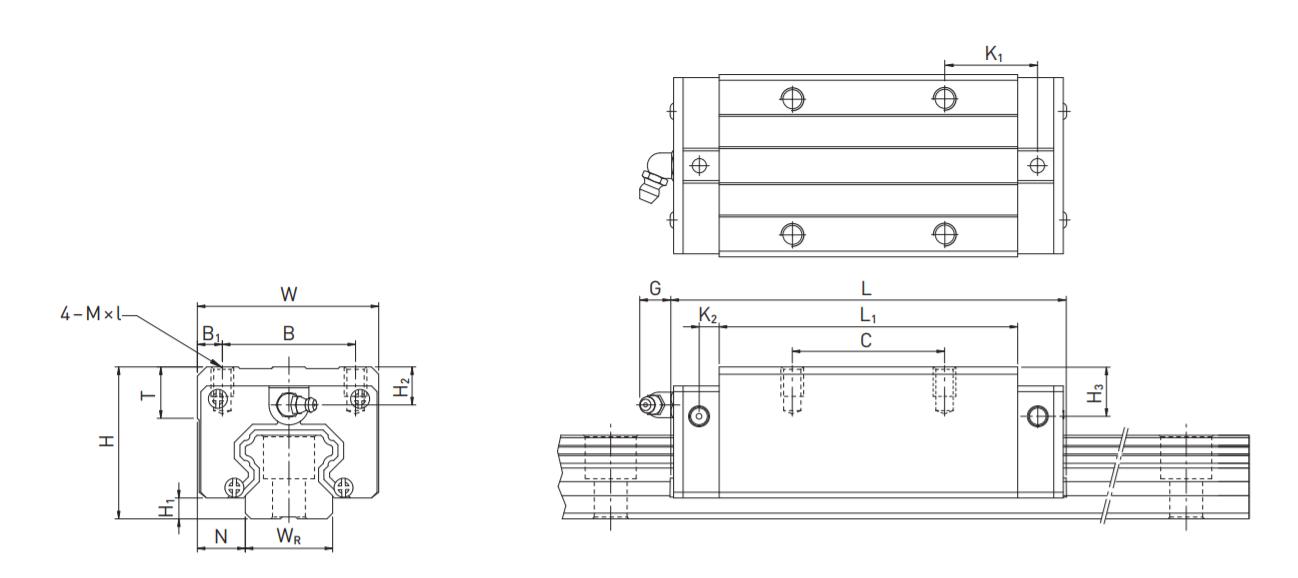

Wymiary wózków serii HGH/QHH i HGL
