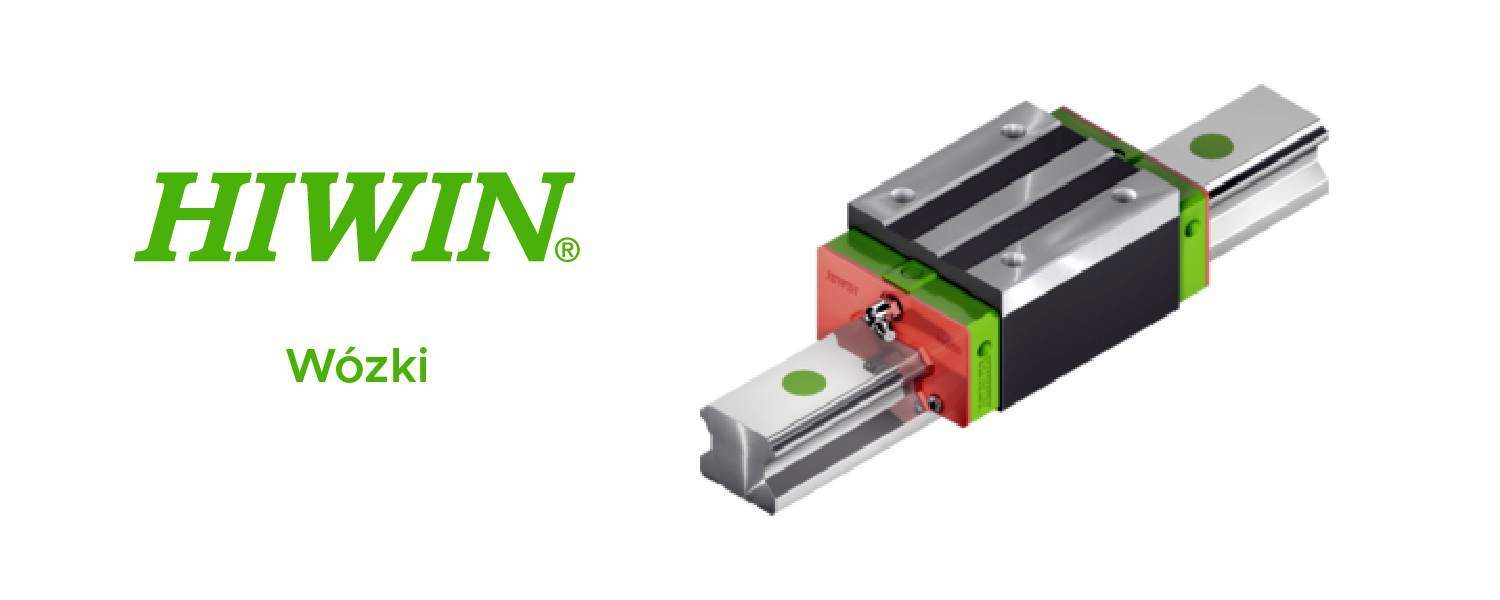

Wózek liniowy | Prowadnice liniowe marki HIWIN

Wybierz odpowiedni wózek liniowy do swojej prowadnicy z szyną profilową. W zależności od wymagań, dostępne są różne serie i wykonania precyzyjnych prowadnic liniowych marki HIWIN.

Typ	H	W	L	Cdyn	C0	H1	N	B	B1	C	C1	L1	K1	K2	G	M × l	Gn	M	T	T1	T2	H2	H3	Mm	MX	MY	MZ	MX	MY	MZ
HGH15CA	28	34	61,4	11380	16970	4,3	9,5	26	4	26		39,4	10	4,85	5,3	M4 × 5		M4	6			7,95	7,7	0,18	76	67	67	120	100	100
QHH15CA	28	34	61,4	13880	14360	4	9,5	26	4	26		39,4	10	5	5,3	M4 × 5		M4	6			7,95	8,2	0,18	90	84	84	100	80	80
HGH20CA	30	44	77,5	17750	27760	4,6	12	32	6	36		50,5	12,25	6	12	M5 × 6		M5	8			6	6	0,3	178	126	126	270	200	200
QHH20CA	30	44	76,7	23080	25630	4,6	12	32	6	36		50,5	11,75	6	12	M5 × 6		M5	8			6	6	0,29	231	171	171	260	190	190
QHH20HA	30	44	91,4	27530	31670	4,6	12	32	6	50		65,2	12,1	6	12	M5 × 6		M5	8			6	6	0,38	268	230	230	310	270	270
HGH20HA	30	44	92,2	21180	35900	4,6	12	32	6	50		65,2	12,6	6	12	M5 × 6		M5	8			6	6	0,39	208	203	203	350	350	350
QHH25CA	40	48	83,4	31780	33680	5,5	12,5	35	6,5	35		58	15,7	6	12	M6 × 8		M6	8			10	9	0,5	361	294	294	390	310	310
HGH25CA	40	48	84	26480	36490	5,5	12,5	35	6,5	35		58	15,7	6	12	M6 × 8		M6	8			10	9	0,51	301	240	240	420	330	330
QHH25HA	40	48	104	39300	43620	5,5	12,5	35	6,5	50		78,6	18,5	6	12	M6 × 8		M6	8			10	9	0,68	451	410	410	500	450	450
HGH25HA	40	48	104,6	32750	49440	5,5	12,5	35	6,5	50		78,6	18,5	6	12	M6 × 8		M6	8			10	9	0,69	374	379	379	560	570	570
QHH30CA	45	60	97,4	46490	48170	6	16	40	10	40		70	19,5	6,25	12	M8 × 10		M8	8,5			9,5	9	0,87	588	491	491	600	500	500
HGH30CA	45	60	97,4	38740	52190	6	16	40	10	40		70	20,25	6	12	M8 × 10		M8	8,5			9,5	13,8	0,88	494	396	396	660	530	530
QHH30HA	45	60	120,4	56720	65090	6	16	40	10	60		93	21,75	6,25	12	M8 × 10		M8	8,5			9,5	9	1,15	722	623	623	830	890	890
HGH30HA	45	60	120,4	47270	69160	6	16	40	10	60		93	21,75	6	12	M8 × 10		M8	8,5			9,5	13,8	1,16	600	630	630	880	920	920
QHH35CA	55	70	113,6	60520	63840	7,5	18	50	10	50		80	19	7,5	12	M8 × 12		M8	10,2			15,5	13,5	1,44	1019	720	720	1070	760	760
QHH35HA	55	70	139,4	73590	86240	7,5	18	50	10	72		105,8	20,9	7,5	12	M8 × 12		M8	10,2			15,5	13,5	1,9	1233	1135	1135	1450	1330	1330
QHH45CA	70	86	139,4	89210	94810	9,2	20,5	60	13	60		97	23	10	12,9	M10 × 17		M10	16			18,5	20	2,72	1723	1295	1295	1830	1380	1380
HGH45CA	70	86	139,4	77570	102710	9,5	20,5	60	13	60		97	23	10	12,9	M10 × 17		M10	16			18,5	30,5	2,73	1497	1169	1169	1980	1550	1550
QHH45HA	70	86	171,2	108720	128430	9,2	20,5	60	13	80		128,8	29,09	10	12,9	M10 × 17		M10	16			18,5	20	3,59	2097	2041	2041	2470	2410	2410
HGH55CA	80	100	166,7	114440	148330	13	23,5	75	12,5	75		117,7	27,35	11	12,9	M12 × 18		M12	17,5			22	29	4,17	2843	2039	2039	3690	2640	2640
HGH55HA	80	100	204,8	139350	196200	13	23,5	75	12,5	95		155,8	36,4	11	12,9	M12 × 18		M12	17,5			22	29	5,49	3464	3242	3242	4880	4570	4570
HGH65CA	90	126	200,2	163630	215330	15	31,5	76	25	70		144,2	43,1	14	12,9	M16 × 20		M16	25			15	15	7	5049	3245	3245	6650	4270	4270
HGH65HA	90	126	259,6	208360	303130	15	31,5	76	25	120		203,6	47,8	14	12,9	M16 × 20		M16	25			15	15	9,82	6449	5068	5068	9380	7380	7380
HGL15CA	24	34	61,4	11380	16970	4,3	9,5	26	4	26		39,4	10	4,85	5,3	M4 × 4		M4	6			3,95	3,7	0,14	76	67	67	120	100	100
HGL25SA	36	48	64,2	18650	24290	5,5	12,5	35	6,5			38,2	23,2	6	12	M6 × 6		M6	8			6	5	0,32	239	123	123	310	160	160
HGL25CA	36	48	84	26480	36490	5,5	12,5	35	6,5	35		58	15,7	6	12	M6 × 6		M6	8			6	5	0,42	301	240	240	420	330	330
HGL25HA	36	48	104,6	32750	49440	5,5	12,5	35	6,5	50		78,6	18,5	6	12	M6 × 6		M6	8			6	5	0,57	374	379	379	560	570	570
HGL30CA	42	60	97,4	38740	52190	6	16	40	10	40		70	20,25	6	12	M8 × 10		M8	8,5			6,5	10,8	0,78	494	396	396	660	530	530
HGL30HA	42	60	120,4	47270	69160	6	16	40	10	60		93	21,75	6	12	M8 × 10		M8	8,5			6,5	10,8	1,03	600	630	630	880	920	920
HGL35CA	48	70	112,4	49520	69160	7,5	18	50	10	50		80	20,6	7	12	M8 × 12		M8	10,2			9	12,6	1,14	832	577	577	1160	810	810
HGL35HA	48	70	138,2	60210	91630	7,5	18	50	10	72		105,8	22,5	7	12	M8 × 12		M8	10,2			9	12,6	1,52	1011	918	918	1540	1400	1400
HGL45CA	60	86	139,4	77570	102710	9,5	20,5	60	13	60		97	23	10	12,9	M10 × 17		M10	16			8,5	20,5	2,08	1497	1169	1169	1980	1550	1550
HGL45HA	60	86	171,2	94540	136460	9,5	20,5	60	13	80		128,8	28,9	10	12,9	M10 × 17		M10	16			8,5	20,5	2,75	1825	1857	1857	2630	2680	2680
HGL55CA	70	100	166,7	114440	148330	13	23,5	75	12,5	75		117,7	27,35	11	12,9	M12 × 18		M12	17,5			12	19	3,25	2843	2039	2039	3690	2640	2640
HGL55HA	70	100	204,8	139350	196200	13	23,5	75	12,5	95		155,8	36,4	11	12,9	M12 × 18		M12	17,5			12	19	4,27	3464	3242	3242	4880	4570	4570
HGW15CC	24	47	61,4	11380	16970	4,3	16	38	4,5	30		39,4	8	4,85	5,3			M5	6	8,9	7	3,95	3,7	0,17	76	67	67	120	100	100
QHW15CC	24	47	61,4	13880	14360	4	16	38	4,5	30		39,4	8	5	5,3			M5	6	8,9	6,95	3,95	4,2	0,17	90	84	84	100	80	80
QHW20CC	30	63	76,7	23080	25630	4,6	21,5	53	5	40		50,5	9,75	6	12			M6	8	10	9,5	6	6	0,4	231	171	171	260	190	190
HGW20SC	30	63	54,3	12190	16110	4,6	21,5	53	5			29,5	19,65	6	12			M6	8	10	9,5	6	6	0,28	99	61	61	130	80	80
HGW20CC	30	63	77,5	17750	27760	4,6	21,5	53	5	40		50,5	10,25	6	12			M6	8	10	9,5	6	6	0,4	178	126	126	270	200	200
QHW20HC	30	63	91,4	27530	31670	4,6	21,5	53	5	40		65,2	17,1	6	12			M6	8	10	9,5	6	6	0,52	268	230	230	310	270	270
HGW20HC	30	63	92,2	21180	35900	4,6	21,5	53	5	40		65,2	17,6	6	12			M6	8	10	9,5	6	6	0,52	208	203	203	350	350	350
QHW25CC	36	70	83,4	31780	33680	5,5	23,5	57	6,5	45		58	10,7	6	12			M8	8	14	10	6	5	0,59	361	294	294	390	310	310
HGW25SC	36	70	64,2	18650	24290	5,5	23,5	57	6,5			38,2	23,2	6	12			M8	8	14	10	6	5	0,418	239	123	123	310	160	160
QHW25HC	36	70	104	39300	43620	5,5	23,5	57	6,5	45		78,6	21	6	12			M8	8	14	10	6	5	0,8	451	410	410	500	450	450
QHW30CC	42	90	97,4	46490	48170	6	31	72	9	52		70	13,5	6,25	12			M10	8,5	16	10	6,5	6	1,09	588	491	491	600	500	500
HGW25CC	36	70	84	26480	36490	5,5	23,5	57	6,5	45		58	10,7	6	12			M8	8	14	10	6	5	0,59	301	240	240	420	330	330
QHW30HC	42	90	120,4	56720	65090	6	31	72	9	52		93	25,75	6,25	12			M10	8,5	16	10	6,5	6	1,44	722	623	623	830	890	890
HGW25HC	36	70	104,6	32750	49440	5,5	23,5	57	6,5	45		78,6	21	6	12			M8	8	14	10	6	5	0,8	374	379	379	560	570	570
QHW35CC	48	100	113,6	60520	63840	7,5	33	82	9	62		80	13	7,5	12			M10	10,1	18	13	8,5	6,5	1,56	1019	720	720	1070	760	760
HGW30CC	42	90	97,4	38740	52190	6	31	72	9	52		70	14,25	6	12			M10	8,5	16	10	6,5	10,8	1,09	494	396	396	660	530	530
QHW35HC	48	100	139,4	73590	86240	7,5	33	82	9	62		105,8	25,9	7,5	12			M10	10,1	18	13	8,5	6,5	2,06	1233	1135	1135	1450	1330	1330
HGW30HC	42	90	120,4	47270	69160	6	31	72	9	52		93	25,75	6	12			M10	8,5	16	10	6,5	10,8	1,44	600	630	630	880	920	920
HGW35CC	48	100	112,4	49520	69160	7,5	33	82	9	62		80	14,6	7	12			M10	10,1	18	13	9	12,6	1,56	832	577	577	1160	810	810
QHW45CC	60	120	139,4	89210	94810	9,2	37,5	100	10	80		97	13	10	12,9			M12	15,1	22	15	8,5	10	2,79	1723	1295	1295	1830	1380	1380
QHW45HC	60	120	171,2	108720	128430	9,2	37,5	100	10	80		128,8	28,9	10	12,9			M12	15,1	22	15	8,5	10	3,69	2097	2041	2041	2470	2410	2410
HGW35HC	48	100	138,2	60210	91630	7,5	33	82	9	62		105,8	27,5	7	12			M10	10,1	18	13	9	12,6	2,06	1011	918	918	1540	1400	1400
HGW45CC	60	120	139,4	77570	102710	9,5	37,5	100	10	80		97	13	10	12,9			M12	15,1	22	15	8,5	20,5	2,79	1497	1169	1169	1980	1550	1550
HGW45HC	60	120	171,2	94540	136460	9,5	37,5	100	10	80		128,8	28,9	10	12,9			M12	15,1	22	15	8,5	20,5	3,69	1825	1857	1857	2630	2680	2680
HGW55CC	70	140	166,7	114440	148330	13	43,5	116	12	95		117,7	17,35	11	12,9			M14	17,5	26,5	17	12	19	4,52	2843	2039	2039	3690	2640	2640
HGW55HC	70	140	204,8	139350	196200	13	43,5	116	12	95		155,8	36,4	11	12,9			M14	17,5	26,5	17	12	19	5,96	3464	3242	3242	4880	4570	4570
HGW65CC	90	170	200,2	163630	215330	15	53,5	142	14	110		144,2	23,1	14	12,9			M16	25	37,5	23	15	15	9,17	5049	3245	3245	6650	4270	4270
HGW65HC	90	170	259,6	208360	303130	15	53,5	142	14	110		203,6	52,8	14	12,9			M16	25	37,5	23	15	15	12,89	6449	5068	5068	9380	7380	7380
EGH15SA	24	34	40,1	5350	9400	4,5	9,5	26	4			23,1	14,8	3,5	5,7	M4 × 6		M4	6			5,5	6	0,09	45	22	22	80	40	40
QEH15SA	24	34	40,1	8560	8790	4	9,5	26	4			23,1	14,8	3,5	5,7	M4 × 6		M4	6			5,5	6	0,09	68	29	29	70	30	30
QEH15CA	24	34	56,8	12530	15280	4	9,5	26	4	26		39,8	10,15	3,5	5,7	M4 × 6		M4	6			5,5	6	0,15	98	73	73	120	90	90
EGH15CA	24	34	56,8	7830	16190	4,5	9,5	26	4	26		39,8	10,15	3,5	5,7	M4 × 6		M4	6			5,5	6	0,15	62	48	48	130	100	100
QEH20SA	28	42	50	11570	12180	6	11	32	5			29	18,75	4,15	12	M5 × 7		M5	7,5			6	6,5	0,15	123	47	47	130	50	50
EGH20SA	28	42	50	7230	12740	6	11	32	5			29	18,75	4,15	12	M5 × 7		M5	7,5			6	6	0,15	73	34	34	130	60	60
EGH20CA	28	42	69,1	10310	21130	6	11	32	5	32		48,1	12,3	4,15	12	M5 × 7		M5	7,5			6	6	0,24	107	78	78	220	160	160
QEH20CA	28	42	69,1	16500	20210	6	11	32	5	32		48,1	12,3	4,15	12	M5 × 7		M5	7,5			6	6,5	0,23	171	122	122	210	150	150
EGH25SA	33	48	59,1	11400	19500	7	12,5	35	6,5			35,5	21,9	4,55	12	M6 × 9		M6	8			8	8	0,25	134	70	70	230	120	120
QEH25SA	33	48	60,1	18240	18900	6,2	12,5	35	6,5			35,5	21,9	5	12	M6 × 9		M6	8			8	8	0,24	212	96	96	220	100	100
EGH25CA	33	48	82,6	16270	32400	7	12,5	35	6,5	35		59	16,15	4,55	12	M6 × 9		M6	8			8	8	0,41	190	160	160	380	320	320
QEH25CA	33	48	83,6	26030	31490	6,2	12,5	35	6,5	35		59	16,15	5	12	M6 × 9		M6	8			8	8	0,4	305	239	239	370	290	290
EGH30SA	42	60	69,5	16420	28100	10	16	40	10			41,5	26,75	6	12	M8 × 12		M8	9			8	9	0,45	233	122	122	400	210	210
QEH30SA	42	60	67,5	26270	27820	10	16	40	10			41,5	25,75	6	12	M8 × 12		M8	9			8	9	0,44	377	169	169	400	180	180
QEH30CA	42	60	96,1	37920	46630	10	16	40	10	40		70,1	20,05	6	12	M8 × 12		M8	9			8	9	0,75	544	414	414	670	510	510
EGH30CA	42	60	98,1	23700	47460	10	16	40	10	40		70,1	21,05	6	12	M8 × 12		M8	9			8	9	0,76	339	274	274	680	550	550
QEH35SA	48	70	76	36390	36430	11	18	50	10			51	30,3	6,25	12	M8 × 12		M8	10			8,5	8,5	0,58	609	330	330	610	330	330
EGH35SA	48	70	75	22660	37380	11	18	50	10			45	28,5	7	12	M8 × 12		M8	10			8,5	8,5	0,74	339	187	187	560	310	310
EGH35CA	48	70	108	33350	64840	11	18	50	10	50		78	20	7	12	M8 × 12		M8	10			8,5	8,5	1,1	504	354	354	980	690	690
QEH35CA	48	70	108	51180	59280	11	18	50	10	50		83	21,3	6,25	12	M8 × 12		M8	10			8,5	8,5	0,9	863	648	648	1000	750	750
EGW15SC	24	52	40,1	5350	9400	4,5	18,5	41	5,5			23,1	14,8	3,5	5,7			M5	5	7		5,5	6	0,12	45	22	22	80	40	40
QEW15SC	24	52	40,1	8560	8790	4	18,5	41	5,5			23,1	14,8	3,5	5,7			M5	5			5,5	6	0,12	68	29	29	70	30	30
EGW15CC	24	52	56,8	7830	16190	4,5	18,5	41	5,5	26		39,8	10,15	3,5	5,7			M5	5	7		5,5	6	0,21	62	48	48	130	100	100
QEW15CC	24	52	56,8	12530	15280	4	18,5	41	5,5	26		39,8	10,15	3,5	5,7			M5	5			5,5	6	0,21	98	73	73	120	90	90
QEW20SC	28	59	50	11570	12180	6	19,5	49	5			29	18,75	4,15	12			M6	7			6	6,5	0,19	123	47	47	130	50	50
EGW20SC	28	59	50	7230	12740	6	19,5	49	5			29	18,75	4,15	12			M6	7	9		6	6	0,19	73	34	34	130	60	60
QEW20CC	28	59	69,1	16500	20210	6	19,5	49	5	32		48,1	12,3	4,15	12			M6	7			6	6,5	0,31	171	122	122	210	150	150
EGW20CC	28	59	69,1	10310	21130	6	19,5	49	5	32		48,1	12,3	4,15	12			M6	7	9		6	6	0,32	107	78	78	220	160	160
EGW25SC	33	73	59,1	11400	19500	7	25	60	6,5			35,5	21,9	4,55	12			M8	7,5	10		8	8	0,35	134	70	70	230	120	120
QEW25SC	33	73	60,1	18240	18900	6,2	25	60	6,5			35,5	21,9	5	12			M8	7,5			8	8	0,34	212	96	96	220	100	100
QEW25CC	33	73	83,6	26030	31490	6,2	25	60	6,5	35		59	16,15	5	12			M8	7,5			8	8	0,58	305	239	239	370	290	290
EGW25CC	33	73	82,6	16270	32400	7	25	60	6,5	35		59	16,15	4,55	12			M8	7,5	10		8	8	0,59	190	160	160	380	320	320
EGW30SC	42	90	69,5	16420	28100	10	31	72	9			41,5	26,75	6	12			M10	7	10		8	9	0,62	233	122	122	400	210	210
QEW30SC	42	90	67,5	26270	27820	10	31	72	9			41,5	25,75	6	12			M10	7			8	9	0,61	377	169	169	400	180	180
EGW30CC	42	90	98,1	23700	47460	10	31	72	9	40		70,1	21,05	6	12			M10	7	10		8	9	1,04	339	274	274	680	550	550
QEW30CC	42	90	96,1	37920	46630	10	31	72	9	40		70,1	20,05	6	12			M10	7			8	9	1,03	544	414	414	670	510	510
EGW35SC	48	100	75	22660	37380	11	33	82	9			45	28,5	7	12			M10	10	13		8,5	8,5	0,91	339	187	187	560	310	310
QEW35SC	48	100	76	36390	36430	11	33	82	9			51	30,3	6,25	12			M10	10	13		8,5	8,5	0,77	609	330	330	610	330	330
EGW35CC	48	100	108	33350	64840	11	33	82	9	50		78	20	7	12			M10	10	13		8,5	8,5	1,4	504	354	354	980	690	690
QEW35CC	48	100	108	51180	59280	11	33	82	9	50		83	21,3	6,25	12			M10	10	13		8,5	8,5	1,19	863	648	648	1000	750	750
CGH15CA	28	34	58,2	14700	19520	4,1	9,5	26	4	26		39,6		4,25	6	M4 × 6		M4	6			7,8	7,8	0,15	143	105	105	190	140	140
CGH20CA	30	44	74,9	23700	30510	4,6	12	32	6	36		52,5		5,5	6	M5 × 6		M5	8			3,7	3,5	0,25	287	218	218	370	280	280
CGH20HA	30	44	90,9	28600	39900	4,6	12	32	6	50		68,5		5,5	6	M5 × 6		M5	8			3,7	3,5	0,33	344	344	344	480	480	480
CGH25CA	40	48	84	34960	43940	6,1	12,5	35	6,5	35		61		5	12	M6 × 8		M6	8			10	9,5	0,46	477	390	390	600	490	490
CGH25HA	40	48	104,6	40500	54080	6,1	12,5	35	6,5	50		78,6		5	12	M6 × 8		M6	8			10	9,5	0,59	554	546	546	740	730	730
CGH30CA	45	60	97,4	46000	55190	7	16	4	10	40		69		8,7	12	M8 × 10		M8	9,5			9,7	10	0,71	792	583	583	950	700	700
CGH30HA	45	60	118,9	58590	78180	7	16	4	10	60		92,3		8,7	12	M8 × 10		M8	9,5			9,7	10	0,94	1011	921	921	1350	1230	1230
CGH35CA	55	70	111,4	61170	79300	4,6	18	50	10	50		79		7	12	M8 × 13		M8	10,2			16	14	1,24	1334	841	841	1730	1090	1090
CGH35HA	55	70	137,4	77900	112340	4,6	18	50	10	72		105		7	12	M8 × 13		M8	10,2			16	14	1,62	1705	1400	1400	2460	2020	2020
CGH45CA	70	86	137,8	103830	122040	9,7	20,5	60	13	60		97,8		8,7	12,9	M10 × 17		M10	16			18,5	18,2	2,38	3037	2076	2076	3570	2440	2440
CGH45HA	70	86	172,3	124430	217200	9,7	20,5	60	13	80		132,3		8,7	12,9	M10 × 17		M10	16			18,5	18,2	3,01	2893	2549	2549	5050	4450	4450
CGL15CA	24	34	58,2	14700	19520	4,1	9,5	26	4	26		39,6		4,25	6	M4 × 6		M4	6			3,8	3,8	0,11	143	105	105	190	140	140
CGL25CA	36	48	84	34960	43940	6,1	12,5	35	6,5	35		61		5	12	M6 × 8		M6	8			6	5,5	0,35	477	390	390	600	490	490
CGL25HA	36	48	101,4	40500	54080	6,1	12,5	35	6,5	50		78,4		5	12	M6 × 8		M6	8			6	5,5	0,46	554	546	546	740	730	730
CGL30CA	42	60	97,4	46000	55190	7	16	40	10	40		69		8,7	12	M8 × 10		M8	9,5			6,7	7	0,59	792	583	583	950	700	700
CGL30HA	42	60	119,9	58590	78180	7	16	40	10	60		91,5		8,7	12	M8 × 10		M8	9,5			6,7	7	0,78	1011	921	921	1350	1230	1230
CGL35CA	48	70	111,4	61170	79300	7,6	18	50	10	50		79		7	12	M8 × 13		M8	10,2			9	7	0,91	1334	841	841	1730	1090	1090
CGL35HA	48	70	135,8	77900	112340	7,6	18	50	10	72		103,4		7	12	M8 × 13		M8	10,2			9	7	1,2	1705	1400	1400	2460	2020	2020
CGL45CA	60	86	137,6	98430	112660	9,7	20,5	60	13	60		97,2		8,7	12,9	M10 × 17		M10	16			8,5	8,1	1,69	3037	2076	2076	3560	2350	2350
CGL45HA	60	86	174	125580	159600	9,7	20,5	60	13	80		133,6		8,7	12,9	M10 × 17		M10	16			8,5	8,1	2,13	2893	2549	2549	5050	4450	4450
CGW15CC	24	47	58,2	14700	19520	4,1	16	38	4,5	30	26	39,6		4,25	6			M5	6	6,5		3,8	3,8	0,14	143	105	105	190	140	140
CGW20CC	30	63	74,9	23700	30510	4,6	21,5	53	5	40	35	52,5		5,5	6			M6	6,5	7,7		3,7	3,5	0,36	287	218	218	370	280	280
CGW25CC	36	70	84	34960	43940	6,1	23,5	57	6,5	45	40	61		5	12			M8	7	9,3			5,5	0,53	477	390	390	600	490	490
CGW25HC	36	70	104,6	40500	54080	6,1	23,5	57	6,5	45	40	78,6		5	12			M8	7	9,3		6	5,5	0,68	554	546	546	740	730	730
CGW30CC	42	90	97,4	46000	55190	7	31	72	9	52	44	69		8,7	12			M10	10,5	12		6,7	7	0,9	792	583	583	950	700	700
CGW30HC	42	90	118,9	58590	78180	7	31	72	9	52	44	92,3		8,7	12			M10	10,5	12		6,7	7	1,19	1011	921	921	1350	1230	1230
CGW35CC	48	100	111,4	61170	79300	7,6	33	82	9	62	52	79		7	12			M10	10,1	13,1		9	7	1,37	1334	841	841	1730	1090	1090
CGW35HC	48	100	137,4	77900	112340	7,6	33	82	9	62	52	105		7	12			M10	10,1	13,1		9	7	1,79	1705	1400	1400	2460	2020	2020
CGW45CC	60	120	137,8	103830	122040	9,7	37,5	100	10	80	60	97,8		8,7	12,9			M12	15,1	15		8,5	8,1	2,45	3037	2076	2076	3570	2440	2440
CGW45HC	60	120	172,3	124430	217200	9,7	37,5	100	10	80	60	132,3		8,7	12,9			M12	15,1	15		8,5	8,1	3	2893	2549	2549	5050	4450	4450
QWH21CA	21	54	59	9000	12100	3	8,5	31	11,5	19		41,7	14,68	3,65	12	M5 × 6		M5	8			4,5	4,2	0,2	156	67	67	210	90	90
WEH17CA	17	50	50,6	5230	9640	2,5	8,5	29	10,5	15		35		3,1	4,9	M4 × 5		M4	6			4	3	0,12	82	34	34	150	62	62
QWH27CA	27	62	73,2	16000	22200	4	10	46	8	32		56,6	15,45	3,15	12	M6 × 6		M6	10			6	5	0,35	303	144	144	420	200	200
WEH21CA	21	54	59	7210	13700	3	8,5	31	11,5	19		41,7	14,68	3,65	12	M5 × 6		M5	8			4,5	4,2	0,2	122	53	53	230	100	100
QWH35CA	35	100	107	36800	49200	4	15,5	76	12	50		73	21,5	5,5	12	M8 × 8		M8	13			8	6,5	1,1	1129	486	486	1510	650	650
WEH27CA	27	62	72,8	12400	21600	4	10	46	8	32		51,8	14,15	3,5	12	M6 × 6		M6	10			6	5	0,35	242	98	98	420	170	170
WEH35CA	35	100	102,6	29800	49400	4	15,5	76	12	50		77,6	18,35	5,25	12	M8 × 8		M8	13			8	6,5	1,1	893	405	405	1480	670	670
WEH50CA	50	130	140	61520	97000	7,5	20	100	15	65		112	28,05	6	12,9	M10 × 15		M10	19,5			12	10,5	3,16	2556	1244	1244	4030	1960	1960
QWW21CC	21	68	59	9000	12100	3	15,5	60	4	29		41,7	9,68	3,65	12			M5	7,3	8		4,5	4,2	0,23	156	67	67	210	90	90
WEW17CC	17	60	50,6	5230	9640	2,5	13,5	53	3,5	26		35		3,1	4,9			M4	5,3	6		4	3	0,13	82	34	34	150	62	62
WEW21CC	21	68	59	7210	13700	3	15,5	60	4	29		41,7	9,68	3,65	12			M5	7,3	8		4,5	4,2	0,23	122	53	53	230	100	100
QWW27CC	27	80	73,2	16000	22200	4	19	70	5	40		56,6	15,45	3,15	12			M6	8	10		6	5	0,43	303	144	144	420	200	200
WEW27CC	27	80	72,8	12400	21600	4	19	70	5	40		51,8	10,15	3,5	12			M6	8	10		6	5	0,43	242	98	98	420	170	170
QWW35CC	35	120	107	36800	49200	4	25,5	107	6,5	60		83	21,5	5,5	12			M8	11,2	14		8	6,5	1,26	1129	486	486	1510	650	650
WEW35CC	35	120	102,6	29800	49400	4	25,5	107	6,5	60		77,6	13,35	5,25	12			M8	11,2	14		8	6,5	1,26	893	405	405	1480	670	670
WEW50CC	50	162	140	61520	97000	7,5	36	144	9	80		112	20,55	6	12,9			M10	14	18		12	10,5	3,71	2556	1244	1244	4030	1960	1960
MGN05C	6	12	16	540	840	1,5	3,5	8	2			9,6				M2 × 1,5	Ø0,8	M2				1		0,08	1,3	0,8	0,8	2	1,3	1,3
MGN05H	6	12	19	670	1080	1,5	3,5	8	2			12,6				M2 × 1,5	Ø0,8	M2				1		0,1	1,6	1,4	1,4	2,6	2,3	2,3
MGN07C	8	17	22,5	980	1245	1,5	5	12	2,5	8		13,5				M2 × 2,5	Ø1,2	M2				1,5		0,01	3	2	2	4,7	2,8	2,8
MGN07H	8	17	30,8	1370	1960	1,5	5	12	2,5	13		21,8				M2 × 2,5	Ø1,2	M2				1,5		0,015	5	3	3	7,64	4,8	4,8
MGN09C	10	20	28,9	1860	2550	2	5,5	15	2,5	10		18,9				M3 × 3	Ø1,4	M3				1,8		0,016	8	5	5	11,8	7,4	7,4
MGN09H	10	20	39,9	2550	4020	2	5,5	15	2,5	16		29,9				M3 × 3	Ø1,4	M3				1,8		0,026	12,4	11,8	11,8	19,6	18,6	18,6
MGN12C	13	27	34,7	2840	3920	3	7,5	20	3,5	15		21,7				M3 × 3,5	Ø2	M3				2,5		0,034	18	10	10	25,5	13,7	13,7
MGN12H	13	27	45,4	3720	5880	3	7,5	20	3,5	20		32,4				M3 × 3,5	Ø2	M3				2,5		0,054	24	23	23	38,2	36,3	36,3
MGN15C	16	32	42,1	4610	5590	4	8,5	25	3,5	20		26,7			4,5	M3 × 4	M3	M3				3		0,059	37	18	18	45,1	21,6	21,6
MGN15H	16	32	58,8	6370	9110	4	8,5	25	3,5	25		43,4			4,5	M3 × 4	M3	M3				3		0,092	52	41	41	73,5	57,8	57,8
MGW05C	6,5	17	20,5	680	1180	1,5	3,5	13	2			14,1				M2,5 × 1,5	Ø0,8	M2,5				1		0,02	3,2	1,6	1,6	5,5	2,7	2,7
MGW07C	9	25	31,2	1370	2060	1,9	5,5	19	3	10		21				M3 × 3	Ø1,2	M3				1,85		0,02	10	4	4	15,7	7,1	7,1
MGW07H	9	25	41	1770	3140	1,9	5,5	19	3	19		30,8				M3 × 3	Ø1,2	M3				1,85		0,029	13	8	8	23,5	15,5	15,5
MGW09C	12	30	39,3	2750	4120	2,9	6	21	4,5	12		27,5				M3 × 3	Ø1,4	M3				2,4		0,04	27	12	12	40,1	18	18
MGW09H	12	30	50,7	3430	5890	2,9	6	23	3,5	24		38,5				M3 × 3	Ø1,4	M3				2,4		0,057	32	20	20	54,5	34	34
MGW12C	14	40	46,1	3920	5590	3,4	8	28	6	15		31,3				M3 × 3,6	Ø2	M3				2,8		0,071	50	19	19	70,3	27,8	27,8
MGW12H	14	40	60,4	5100	8240	3,4	8	28	6	28		45,6				M3 × 3,6	Ø2	M3				2,8		0,103	64	36	36	102,7	57,4	57,4
MGW15C	16	60	54,8	6770	9220	3,4	9	45	7,5	20		38			5,2	M4 × 4,2	M3	M4				3,2		0,143	149	42	42	199,3	56,7	56,7
MGW15H	16	60	73,8	8930	13380	3,4	9	45	7,5	35		57			5,2	M4 × 4,2	M3	M4				3,2		0,215	196	80	80	299	122,6	122,6
RGH15CA	28	34	68	11300	24000	4	9,5	26	4	26		45	13,4	4,7	5,3	M4 × 8		M4	6			7,6	10,1	0,2	147	82	82	311	173	173
QRH25CA	40	48	97,9	38500	54400	5,5	12,5	35	6,5	35		66	20,75	7,25	12	M6 × 8		M6	9,5			10,2	10	0,6	511	444	444	722	627	627
QRH25HA	40	48	112,9	44700	65300	5,5	12,5	35	6,5	50		81	21,5	7,25	12	M6 × 8		M6	9,5			10,2	10	0,74	594	621	621	867	907	907
RGH20CA	34	44	86	21300	46700	5	12	32	6	36		57,5	15,8	6	5,3	M5 × 8		M5	8			8,3	8,3	0,4	296	210	210	647	460	460
RGH20HA	34	44	106	26900	63000	5	12	32	6	50		77,5	18,8	6	5,3	M5 × 8		M5	8			8,3	8,3	0,53	373	358	358	872	837	837
RGH25CA	40	48	97,9	27700	57100	5,5	12,5	35	6,5	35		64,5	20,75	7,25	12	M6 × 8		M6	9,5			10,2	10	0,61	367	293	293	758	605	605
QRH30HA	45	60	131,8	64700	95800	6	16	40	10	60		93	24,5	8	12	M8 × 10		M8	9,5			9,5	10,3	1,15	1138	1101	1101	1685	1630	1630
QRH35CA	55	70	124	77000	94700	6,5	18	50	10	50		79	22,5	10	12	M8 × 12		M8	12			16	19,6	1,56	1590	1083	1083	1955	1331	1331
RGH25HA	40	48	114,4	33900	73400	5,5	12,5	35	6,5	50		81	21,5	7,25	12	M6 × 8		M6	9,5			10,2	10	0,75	450	457	457	975	991	991
QRH35HA	55	70	151,5	95700	126300	6,5	18	50	10	72		106,5	25,25	10	12	M8 × 12		M8	12			16	19,6	2,04	1975	1770	1770	2606	2335	2335
RGH30CA	45	60	109,8	39100	82100	6	16	40	10	40		71	23,5	8	12	M8 × 10		M8	9,5			9,5	10,3	0,9	688	504	504	1445	1060	1060
QRH45CA	70	86	153,2	123200	156400	8	20,5	60	13	60		106	31	10	12,9	M10 × 17		M10	16			20	24	3,16	3119	2101	2101	3959	2666	2666
QRH45HA	70	86	187	150800	208600	8	20,5	60	13	80		139,8	37,9	10	12,9	M10 × 17		M10	16			20	24	4,1	3816	3394	3394	5278	4694	4694
RGH35CA	55	70	124	57900	105200	6,5	18	50	10	50		79	22,5	10	12	M8 × 12		M8	12			16	19,6	1,57	1194	792	792	2170	1440	1440
RGH35HA	55	70	151,5	73100	142000	6,5	18	50	10	72		106,5	25,25	10	12	M8 × 12		M8	12			16	19,6	2,06	1508	1338	1338	2930	2600	2600
RGH45CA	70	86	153,2	92600	178800	8	20,5	60	13	60		106	31	10	12,9	M10 × 17		M10	16			20	24	3,18	2340	1579	1579	4520	3050	3050
RGH45HA	70	86	187	116000	230900	8	20,5	60	13	80		139,8	37,9	10	12,9	M10 × 17		M10	16			20	24	4,13	3180	2748	2748	6330	5470	5470
RGH55CA	80	100	183,7	130500	252000	10	23,5	75	12,5	75		125,5	37,75	12,5	12,9	M12 × 18		M12	17,5			22	27,5	4,89	4148	2796	2796	8010	5400	5400
RGH55HA	80	100	232	167800	348000	10	23,5	75	12,5	95		173,8	51,9	12,5	12,9	M12 × 18		M12	17,5			22	27,5	6,68	5376	4942	4942	11150	10250	10250
RGH65CA	90	126	232	213000	411600	12	31,5	76	25	70		160	60,8	15,8	12,9	M16 × 20		M16	25			15	15	8,89	8383	5997	5997	16200	11590	11590
RGH65HA	90	126	295	275300	572700	12	31,5	76	25	120		223	67,3	15,8	12,9	M16 × 20		M16	25			15	15	12,13	10839	10657	10657	22550	22170	22170
RGW15CC	24	47	68	11300	24000	4	16	38	4,5	30	26	45	11,4	4,7	5,3			M5	6	6,95		3,6	6,1	0,22	147	82	82	311	173	173
QRW25CC	36	70	97,9	38500	54400	5,5	23,5	57	6,5	45	40	66	15,75	7,25	12			M8	9,5	10		6,2	6	0,71	511	444	444	722	627	627
RGW20CC	30	63	86	21300	46700	5	21,5	53	5	40	35	57,5	13,8	6	5,3			M6	8	10		4,3	4,3	0,47	296	210	210	647	460	460
QRW25HC	36	70	112,9	44700	65300	5,5	23,5	57	6,5	45	40	81	24	7,25	12			M8	9,5	10		6,2	6	0,9	594	621	621	867	907	907
QRW30CC	42	90	109,8	51500	73000	6	31	72	9	52	44	71	17,5	8	12			M10	9,5	10		6,5	7,3	1,15	906	667	667	1284	945	945
RGW20HC	30	63	106	26900	63000	5	21,5	53	5	40	35	77,5	23,8	6	5,3			M6	8	10		4,3	4,3	0,63	373	358	358	872	837	837
QRW30HC	42	90	131,8	64700	95800	6	31	72	9	52	44	93	28,5	8	12			M10	9,5	10		6,5	7,3	1,51	1138	1101	1101	1685	1630	1630
RGW25CC	36	70	97,9	27700	57100	5,5	23,5	57	6,5	45	40	64,5	15,75	7,25	12			M8	9,5	10		6,2	6	0,72	367	293	293	758	605	605
QRW35CC	48	100	124	77000	94700	6,5	33	82	9	62	52	79	16,5	10	12			M10	12	13		9	12,6	1,74	1590	1083	1083	1955	1331	1331
RGW25HC	36	70	114,4	33900	73400	5,5	23,5	57	6,5	45	40	81	24	7,25	12			M8	9,5	10		6,2	6	0,91	450	457	457	975	991	991
QRW35HC	48	100	151,5	95700	126300	6,5	33	82	9	62	52	106,5	30,25	10	12			M10	12	13		9	12,6	2,38	1975	1770	1770	2606	2335	2335
RGW30CC	42	90	109,8	39100	82100	6	31	72	9	52	44	71	17,5	8	12			M10	9,5	10		6,5	7,3	1,16	688	504	504	1445	1060	1060
QRW45CC	60	120	153,2	123200	156400	8	37,5	100	10	80	60	106	21	10	12,9			M12	14	15		10	14	3,41	3119	2101	2101	3959	2666	2666
RGW30HC	42	90	131,8	48100	105000	6	31	72	9	52	44	93	28,5	8	12			M10	9,5	10		6,5	7,3	1,52	845	784	784	1846	1712	1712
RGW35CC	48	100	124	57900	105200	6,5	33	82	9	62	52	79	16,5	10	12			M10	12	13		9	12,6	1,75	1194	792	792	2170	1440	1440
QRW45HC	60	120	187	150800	208600	8	37,5	100	10	80	60	139,8	37,9	10	12,9			M12	14	15		10	14	4,54	3816	3394	3394	5278	4694	4694
RGW35HC	48	100	151,5	73100	142000	6,5	33	82	9	62	52	106,5	30,25	10	12			M10	12	13		9	12,6	2,4	1508	1338	1338	2930	2600	2600
RGW45CC	60	120	153,2	92600	178800	8	37,5	100	10	80	60	106	21	10	12,9			M12	14	15		10	14	3,43	2340	1579	1579	4520	3050	3050
RGW45HC	60	120	187	116000	230900	8	37,5	100	10	80	60	139,8	37,9	10	12,9			M12	14	15		10	14	4,57	3180	2748	2748	6330	5470	5470
RGW55CC	70	140	183,7	130500	252000	10	43,5	116	12	95	70	125,5	27,75	12,5	12,9			M14	16	17		12	17,5	5,43	4148	2796	2796	8010	5400	5400
RGW55HC	70	140	232	167800	348000	10	43,5	116	12	95	70	173,8	51,9	12,5	12,9			M14	16	17		12	17,5	7,61	5376	4942	4942	11150	10250	10250
RGW65CC	90	170	232	213000	411600	12	53,5	142	14	110	82	160	40,8	15,8	12,9			M16	22	23		15	15	11,63	8383	5997	5997	16200	11590	11590
RGW65HC	90	170	295	275300	572700	12	53,5	142	14	110	82	223	72,3	15,8	12,9			M16	22	23		15	15	16,58	10839	10657	10657	22550	22170	22170

[bloczki]

Katalog

Szkolenia

Wsparcie techniczne

Rysunki

Instrukcje

Wózki

Seria HG / QH

Seria EG / QE

Seria CG

Seria WE / QW

Seria MGN / MGW

Seria RG / QR
