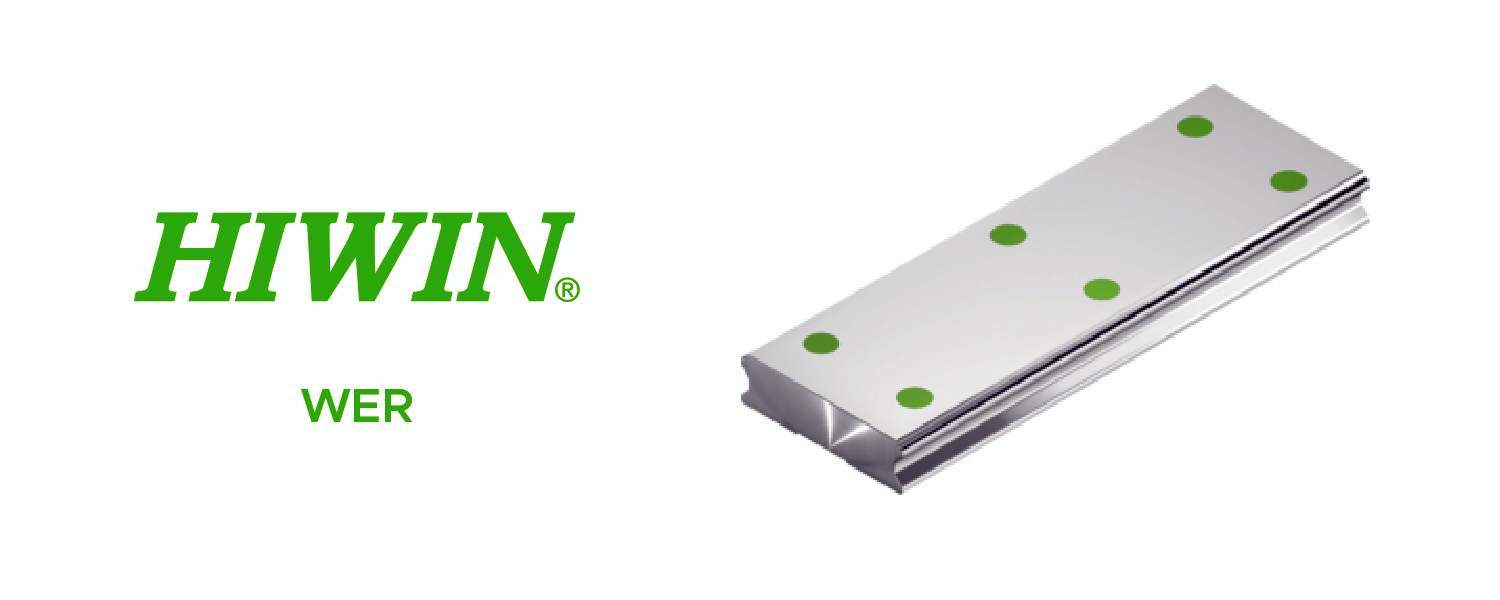

Seria WER – szyny w wersji szerokiej
Szyny przeznaczone dla najwyższych obciążeń momentem obrotowym. Prowadnice z szyną profilową HIWIN z serii WE z czterema kulowymi bieżniami tocznymi są przeznaczone do dużych obciążeń i sztywności. Ze względu na szeroką szynę profilową, seria WER zapewnia maksymalną obciążalność momentem obrotowym, szczególnie w kierunku MX. Modele serii QW z technologią SynchMotion™ oferują wszystkie pozytywne cechy standardowej serii WE. Dzięki kontrolowanemu ruchowi kulek w określonym odstępie, charakteryzują się one również ulepszonymi właściwościami pracy synchronicznej, większymi dopuszczalnymi prędkościami przesuwu, wydłużonymi interwałami smarowania i zmniejszonym hałasem pracy.
WER-R
– mocowanie z góry
WER-T
– mocowanie z dołu

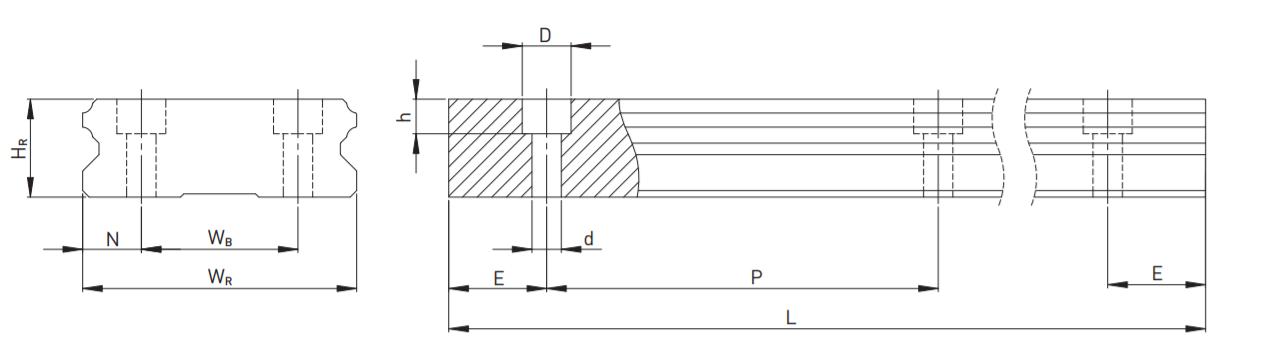

Wymiary szyny profilowej WER-R

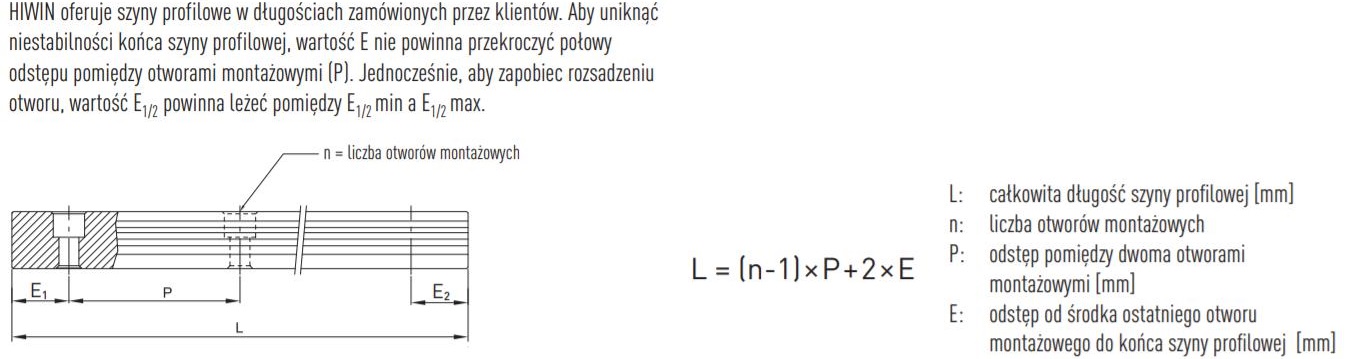

Obliczanie długości szyny profilowej
| Typ | WR | HR | P | Maks. długość | D | h | d | S | Min. długość | Maks. długość E1 = E2 | E1/2 min | E1/2 max | Waga |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WER17R | 33 | 9,3 | 40 | 4000 | 7,5 | 5,3 | 4,5 | 92 | 3960 | 6 | 34 | 2,2 | |
| WER21R | 37 | 11 | 50 | 4000 | 7,5 | 5,3 | 4,5 | 112 | 3950 | 6 | 44 | 3 | |
| WER27R | 42 | 15 | 60 | 4000 | 7,5 | 5,3 | 4,5 | 132 | 3900 | 6 | 54 | 4,7 | |
| WER35R | 69 | 19 | 80 | 4000 | 11 | 9 | 7 | 176 | 3920 | 8 | 72 | 9,7 | |
| WER50R | 90 | 24 | 80 | 4000 | 14 | 12 | 9 | 178 | 3920 | 9 | 71 | 14,6 | |
| WER21T | 37 | 11 | 50 | 4000 | 7 | M4 | 112 | 3950 | 6 | 44 | 3 | ||
| WER27T | 42 | 15 | 60 | 4000 | 7,5 | M5 | 132 | 3900 | 6 | 54 | 4,7 | ||
| WER35T | 69 | 19 | 80 | 4000 | 12 | M6 | 176 | 3920 | 8 | 72 | 9,7 |
