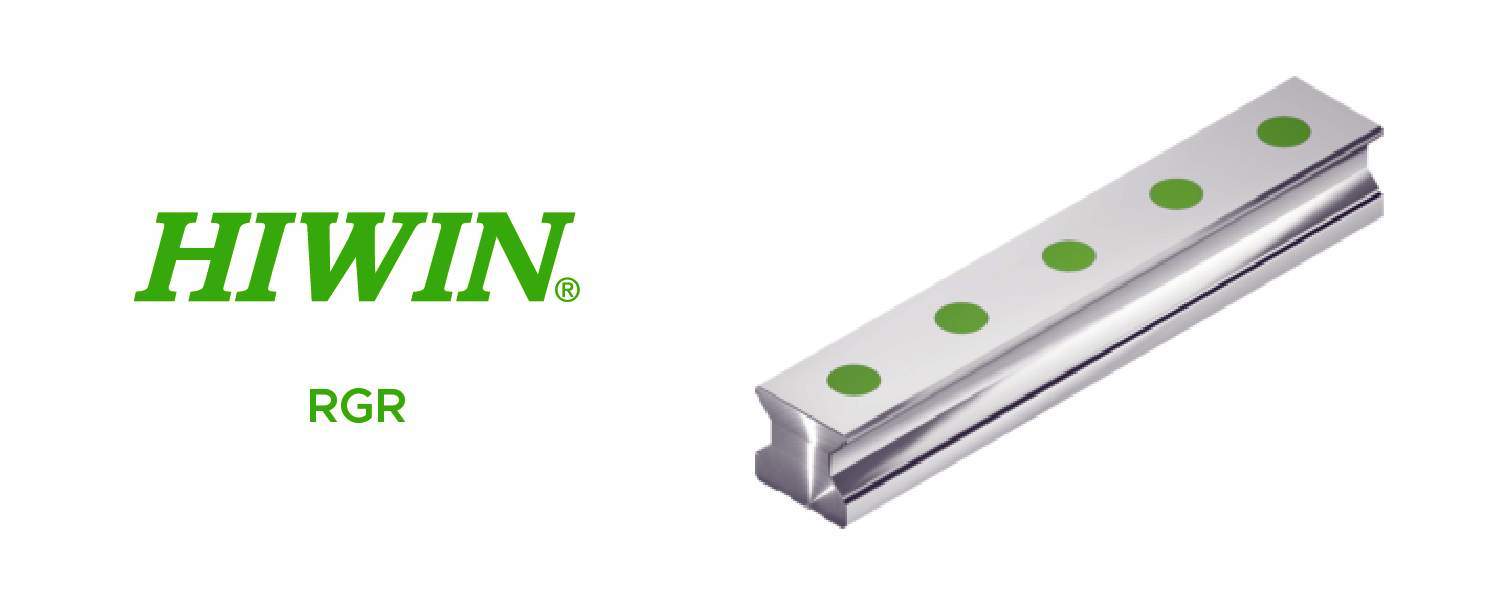

Seria RGR do trudnych warunków pracy
Szyny profilowe do zastosowań w trudnych warunkach pracy z najwyższymi wymaganiami dotyczącymi nośności i odporności na moment obrotowy. W prowadnicach z szyną profilową HIWIN jako elementy toczne stosowane są rolki zamiast kulek. Seria RGR posiada liniową powierzchnię styku, która w znaczący sposób redukuje odkształcenia wskutek występujących obciążeń i tym samym zapewnia dużą sztywność i nośność we wszystkich czterech kierunkach obciążenia. Szyny profilowe serii QR z technologią SynchMotion™ oferują wszystkie pozytywne cechy standardowej serii RG. Dzięki kontrolowanemu ruchowi rolek w określonym odstępie, charakteryzują się one również ulepszonymi właściwościami pracy synchronicznej, większymi dopuszczalnymi prędkościami przesuwu, wydłużonymi interwałami smarowania i zmniejszonym hałasem pracy.
RGR-R
– mocowanie z góry
RGR-T
– mocowanie z dołu

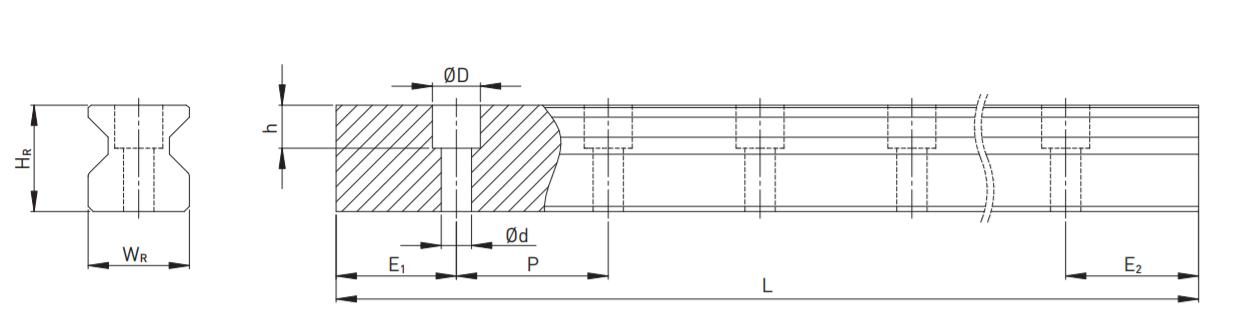

Wymiary szyny profilowej RGR-R

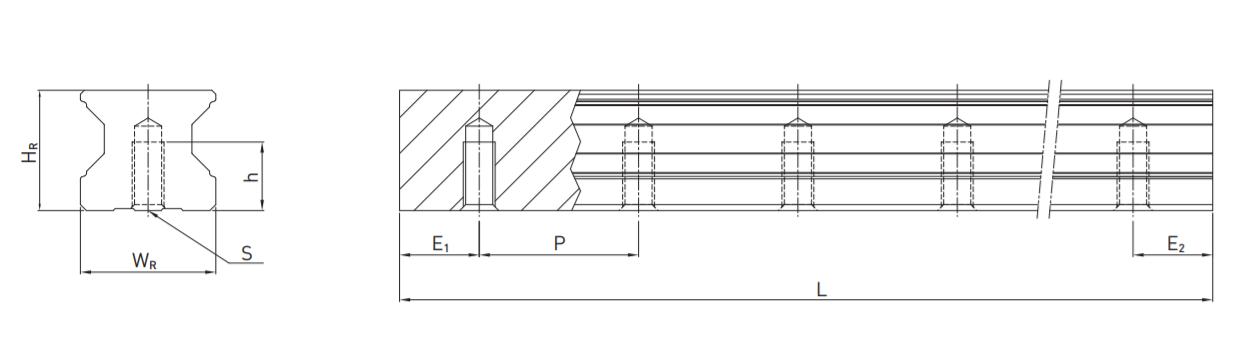

Wymiary szyny profilowej RGR-T

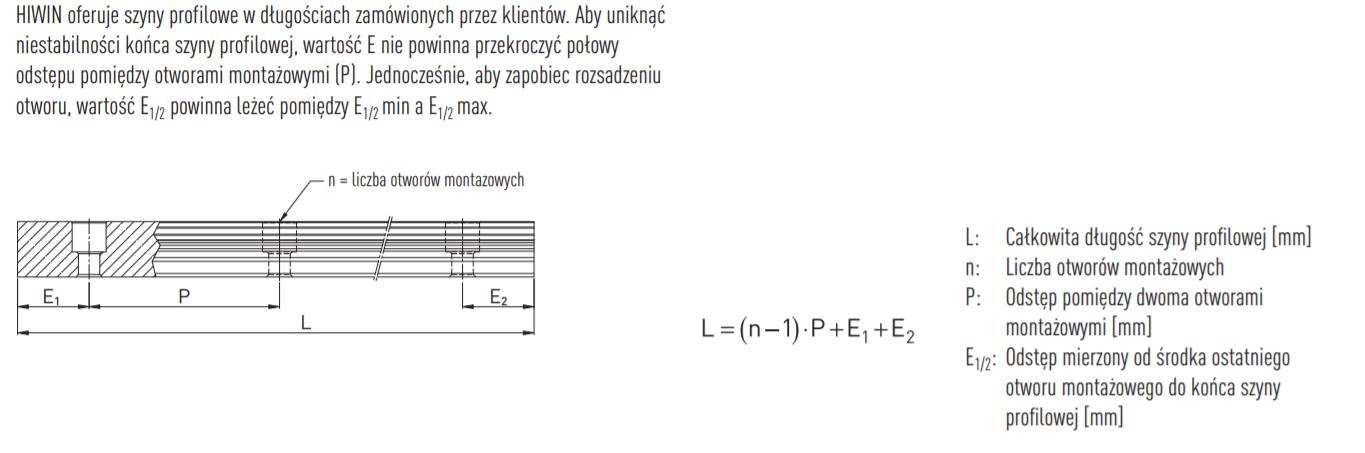

Obliczanie długości szyny profilowej
| Typ | WR | HR | P | Maks. długość | D | h | d | S | Min. długość | Maks. długość E1 = E2 | E1/2 min | E1/2 max | Waga |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RGR15R | 15 | 16,5 | 30 | 4000 | 7,5 | 5,7 | 4,5 | 72 | 3960 | 6 | 24 | 1,7 | |
| RGR20R | 20 | 21 | 30 | 4000 | 9,5 | 8,5 | 6 | 74 | 3960 | 7 | 23 | 2,66 | |
| RGR25R | 23 | 23,6 | 30 | 4000 | 11 | 9 | 7 | 76 | 3960 | 8 | 22 | 3,08 | |
| RGR30R | 28 | 28 | 40 | 4000 | 14 | 12 | 9 | 98 | 3920 | 9 | 31 | 4,41 | |
| RGR35R | 34 | 30,2 | 40 | 4000 | 14 | 12 | 9 | 98 | 3920 | 9 | 31 | 6,06 | |
| RGR45R | 45 | 38 | 52,5 | 4000 | 20 | 17 | 14 | 129 | 3937,5 | 12 | 40,5 | 9,97 | |
| RGR55R | 53 | 44 | 60 | 4000 | 23 | 20 | 16 | 148 | 3900 | 14 | 46 | 13,98 | |
| RGR65R | 63 | 53 | 75 | 4000 | 26 | 22 | 18 | 180 | 3900 | 15 | 60 | 20,22 | |
| RGR15T | 15 | 16,5 | 30 | 4000 | 8 | M5 | 72 | 3960 | 6 | 24 | 1,86 | ||
| RGR20T | 20 | 21 | 30 | 4000 | 10 | M6 | 74 | 3960 | 7 | 23 | 2,76 | ||
| RGR25T | 23 | 23,6 | 30 | 4000 | 12 | M6 | 76 | 3960 | 8 | 22 | 3,36 | ||
| RGR30T | 28 | 28 | 40 | 4000 | 15 | M8 | 98 | 3920 | 9 | 31 | 4,82 | ||
| RGR35T | 34 | 30,2 | 40 | 4000 | 17 | M8 | 98 | 3920 | 9 | 31 | 6,48 | ||
| RGR45T | 45 | 38 | 52,5 | 4000 | 24 | M12 | 129 | 3937,5 | 12 | 40,5 | 10,83 | ||
| RGR55T | 53 | 44 | 60 | 4000 | 24 | M14 | 148 | 3900 | 14 | 46 | 15,15 |
