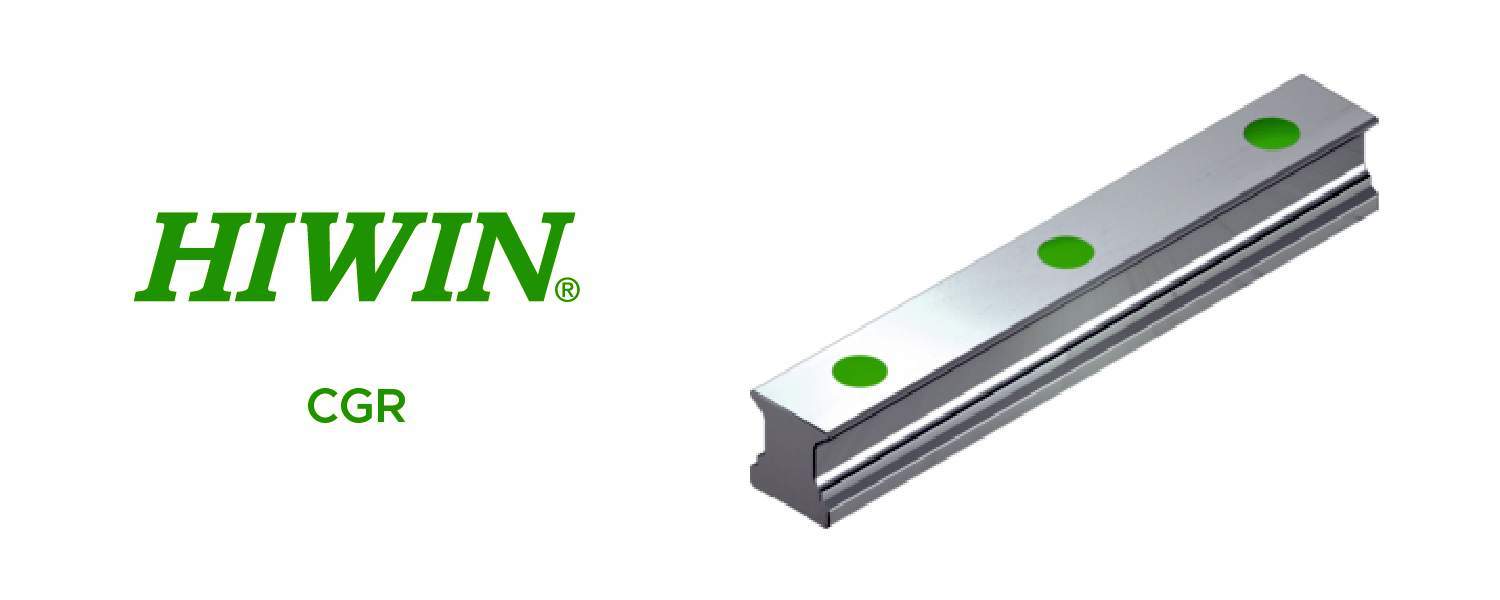

CGR

Seria CGR – szyny profilowe serii standardowej w układzie O

Pierwszy wybór dla zastosowań z pojedynczą szyną, opcjonalnie z taśmą maskującą. Prowadnice z szyną profilową HIWIN z serii CG z czterema kulowymi bieżniami tocznymi są przeznaczone do dużych obciążeń i sztywności. Ze względu na rozmieszczenie bieżni tocznych pod kątem 45° w układzie O, seria CGR może równomiernie przyjmować obciążenia ze wszystkich kierunków i zapewnia najwyższą obciążalność momentem obrotowym, szczególnie w kierunku MX.

CGR-R

– mocowanie z góry

CGR-T

– mocowanie z dołu

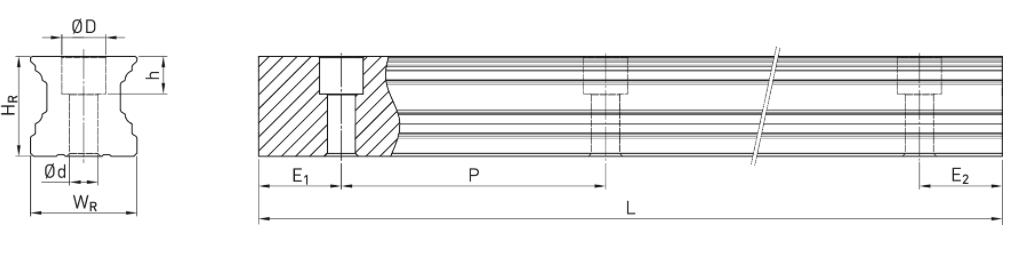

Wymiary szyny profilowej CGR-R

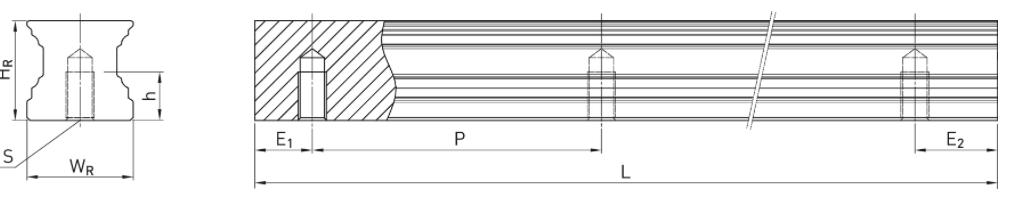

Wymiary szyny profilowej CGR-T

Typ	WR	HR	P	Maks. długość	D	h	d	S	Min. długość	Maks. długość E1 = E2	E1/2 min	E1/2 max	Waga
CGR15R	15	16,2	60	4000	7,5	5,9	4,5		132	3900	6	54	1,58
CGR20R	20	20,6	60	4000	9,5	8,5	6		134	3900	7	53	2,48
CGR25R	23	24,3	60	4000	11	9	7		136	3900	8	52	3,38
CGR30R	28	28,4	80	4000	14	12,4	9		178	3920	9	71	5,1
CGR35R	34	31,9	80	4000	14	12	9		178	3920	9	71	7,14
CGR45R	45	39,9	105	4000	20	17	14		234	3885	12	93	11,51
CGR15T	15	16,2	60	4000		8		M5	132	3900	6	54	1,58
CGR20T	20	20,6	60	4000		10		M6	134	3900	7	53	2,48
CGR25T	23	24,3	60	4000		12		M6	136	3900	8	52	3,38
CGR30T	28	28,4	80	4000		15		M8	178	3920	9	71	5,1
CGR35T	34	31,9	80	4000		17		M8	178	3920	9	71	7,14
CGR45T	45	39,9	105	4000		24		M12	234	3885	12	93	11,51
