W aplikacji podczas uruchomienia maszyny zwykle fizycznie trzeba przesunąć oś do znanej pozycji lub do pozycji początkowej. Aby to wykonać należy zrealizować następujące kroki: przejechać osią z zadaną prędkością, aż do napotkania czujnika bazującego, następnie zmniejszyć prędkość, aż do zatrzymania. Po zatrzymaniu ruszamy powoli w przeciwnym kierunku, aż do zjechania z czujnika bazującego. Jest to typowa czynność, którą zawsze powinno wykonać się po uruchomienia. W zwykłych sterowniach wymaga to pisania dość długiego kodu, jednak w sterowniku ruchu Trio zostało to uproszczone do kilku linijek.
DATUMING – czyli bazowanie upraszcza programowanie dzięki wbudowanym procedurom. Dostępnych jest 6 wariantów do zastosowania w tym kombinacji sygnałów wejściowych i znacznika Z z enkodera.
Możemy programować prędkości poszukiwania bazy, a po zbazowaniu funkcja automatycznie ustawia pozycję zerową.
DATUM_IN = numer_wejścia_bazującego – funkcja pozwala nam wskazać, na które wejście jest podłączony czujnik bazujący.
Zatem pracę możemy rozpocząć od zdefiniowania numeru wejścia bazującego poprzez napisanie poniższego kodu:
‘ustawienie wejście bazującego
BASE(0) ‘określenie, do której osi odnoszą się poniższe parametry
DATUM_IN = 0 ‘określenie numeru wejścia bazującego dla osi 0
DATUM_IN AXIS(1) = 1 ‘określenie numeru wejścia bazującego dla osi 1, jak widać, zamiast funkcji BASE, możemy również określać bezpośrednio po funkcji, do której osi się odwołujemy.
Kolejną ważna rzeczą jest określenie prędkości bazowania:
CREEP = prędkość_bazowania – określamy z jaką prędkością oś zjeżdża z czujnika bazującego.
Teraz możemy przejść do określenia sposobu bazowania. Wykorzystamy do tego funkcję:

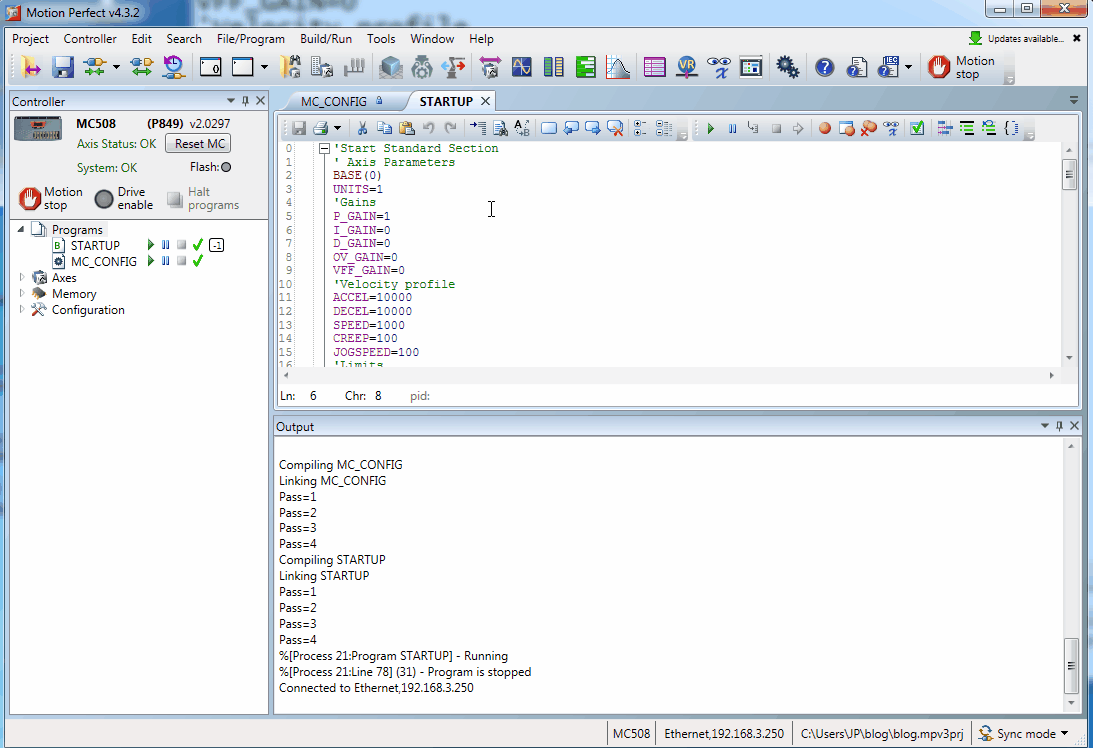

DATUM(numer trybu bazowania) – w oprogramowaniu Motion Perfect w zakłace Help –> Trio Basic help mamy opisane wszystkie dostępne tryby bazowania.

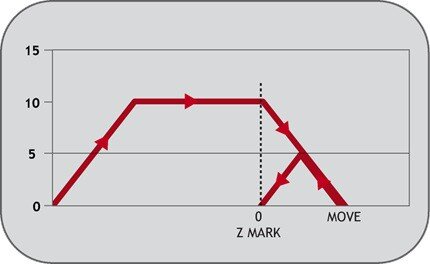

Tryb 1 i 2:
DATUM(1) – bazowanie w kierunku dodatnim
DATUM(2) – bazowanie w kierunku ujemnym
Oś porusza porusza się w kierunku dodatnim/ujemnym, z prędkością CREEP aż do znalezienia znacznika Z z enkodera – w tym miejscu zostaje określona pozycja zerowe osi. Następnie zwalnia, aż do zatrzymania. Uwaga – na poniższym diagramie przedstawiono dodatkowy ruch do pozycji zero – MOVEABS(0).

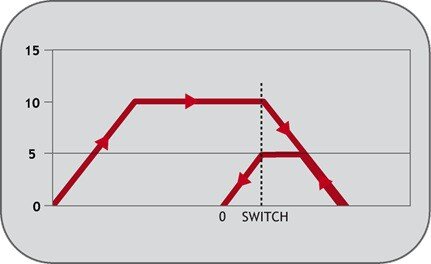

Tryb 3 i 4
DATUM(3) – bazowanie w kierunku dodatnim
DATUM(4) – bazowanie w kierunku ujemnym
Oś porusza się z prędkością SPEED, aż do napotkania sygnału z wejścia bazującego, po czym zwalnia aż do zatrzymania. Następnie porusza się z prędkością CREEP w przeciwnym kierunku, aż do opuszczenia czujnika bazującego, po czym następuje zatrzymanie i w miejscu zatrzymania przyjęcie pozycji zerowej.

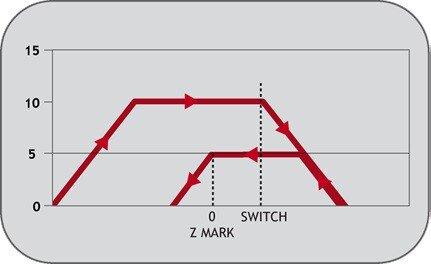

Tryb 5 i 6
DATUM(5) – bazowanie w kierunku dodatnim
DATUM(6) – bazowanie w kierunku ujemnym
Oś porusza się z prędkością SPEED, aż do napotkania sygnału z wejścia bazującego, po czym zwalnia aż do zatrzymania. Następnie porusza się z prędkością CREEP w przeciwnym kierunku, aż do opuszczenia czujnika bazującego, po czym kontynuuje drogę, aż do znalezienia znacznika Z z enkodera. Po jego znalezieniu następuje przyjęcie pozycji zerowej i zatrzymanie. Uwaga: oś nie przyjmuje pozycji 0 w miejscu zatrzymania.
Teraz możemy napisać program bazujący dla dwóch osi:
FOR x=0 TO 1
BASE(x)
SPEED=200 ‘ustawienie prędkości osi
ACCEL=10000 ‘ustawienie przyśpieszenia osi
DECEL=10000 ‘ustawienie opóźnienia osi
CREEP=5 ‘określenie prędkości bazowania
DATUM(3) ‘wybór trybu bazowania
NEXT x
WAIT IDLE AXIS(0) ‘ oczekiwania, aż oś zakończy prace
WAIT IDLE AXIS(1) ‘ oczekiwania, aż oś zakończy prace
Dodatkowo warto zdefiniować następujące parametry:
FWD_IN =wejście zakresu osi w kierunku dodatnim
REV_IN = wejście zakresu osi w kierunku ujemnym
FS_LIMIT = limit pozycji w kierunku dodatnim
RS_LIMIT = limit pozycji w kierunku ujemnym
FASTDEC = opóźnienie w przypadku przekroczenia limitu
DEFPOS(pozycja) – ustawienie bieżącej pozycji na przypisaną wartość
WDOG – Steruje stykiem przekaźnika WDOG używanym do włączania napędów zewnętrznych. Polecenie WDOG = ON MUSI zostać wydane w programie przed wykonaniem ruchów
RUN “nazwa programu” – wywołuje kolejny program
Tyle teorii, teraz opierając się na poprzedniej części kursu przechodzimy do praktyki żeby zobaczyć jak przesunąć oś do pozycji początkowej lub znanej:
Zapraszamy do następnej części kursu.
