Temat wgrywania projektu do panelu operatorskiego został dość szeroko omówiony na filmach, do których linki udostępniam poniżej. Dlatego w tej części kursu zaprezentujemy tworzenie nowego projektu.

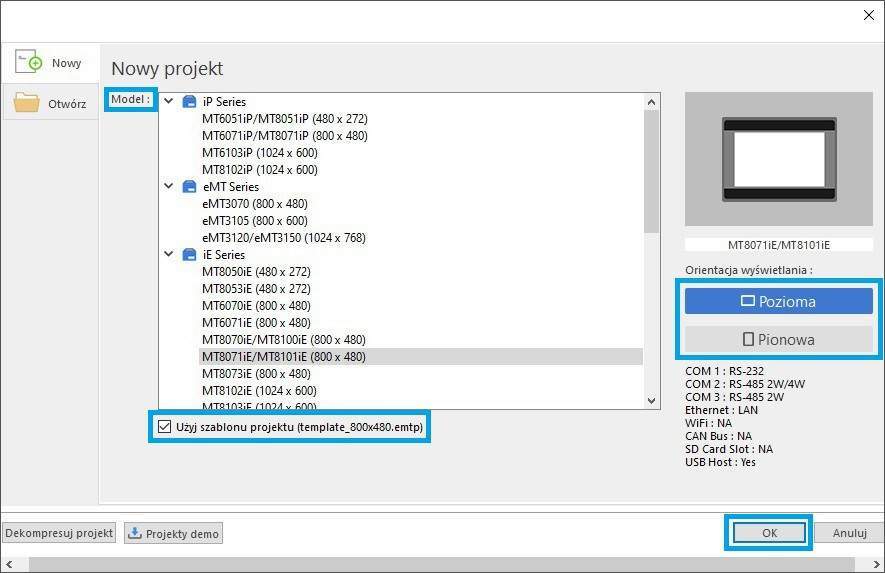

Tworzenie nowego projektu należy rozpocząć od pobrania oprogramowania EasyBuilderPro. Wykonujemy standardową instalację. Po zainstalowaniu oprogramowania otwieramy program EasyBuilderPro. Pojawi się nam okno:

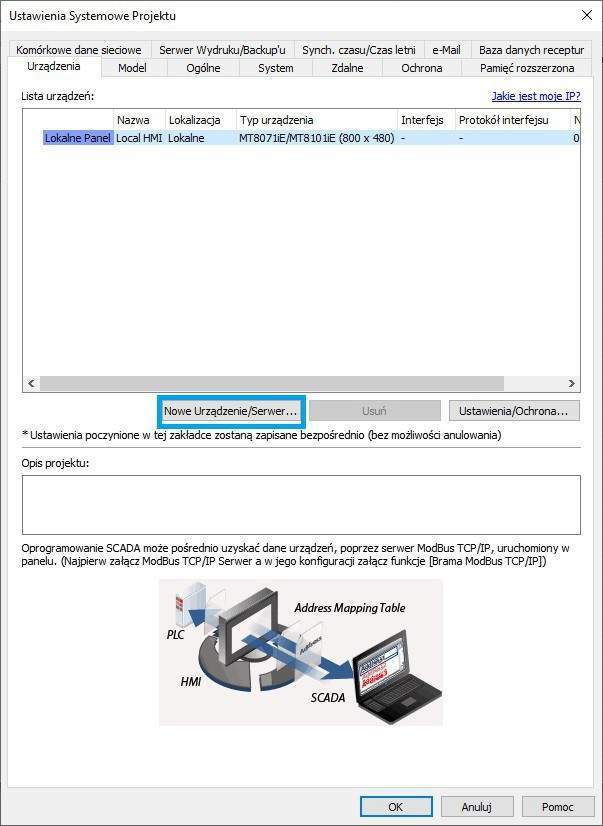

Należy wybrać model panelu, dla którego tworzymy projekt. Wybór ten nie jest ostateczny, jednak należy pamiętać, że wybierając serię cMT, będziemy mogli zmienić model w obrębie tylko tej serii. Polecam również używanie szablonu projektu – jest to pusty projekt zawierający okna systemowe z klawiaturami, logowaniem użytkowników, czy obsługą EasyAccessa 2.0. Ustalamy orientację panelu – poziomą/pionową i klikamy Ok. Otwiera nam się okno ustawień systemowych:

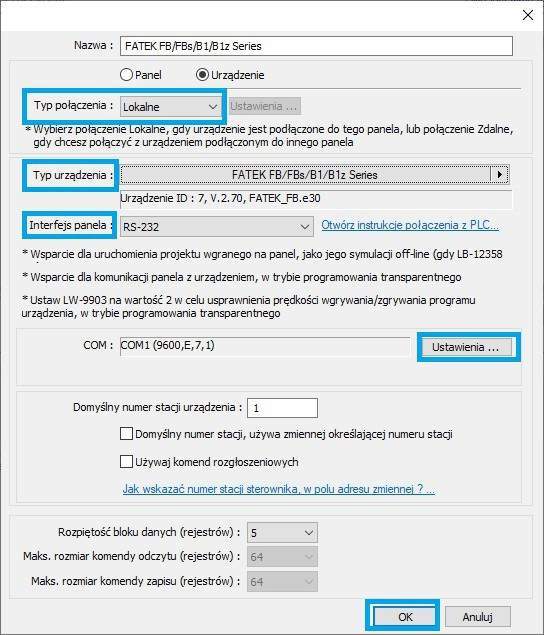

Przyciskiem Nowe urządzenie/serwer definiujemy komunikację z naszym urządzeniem. Do każdego z ponad 300 zdefiniowanych urządzeń możemy znaleźć opis konfiguracji połączenia. Poniżej przykład konfiguracji z sterownikiem Fatek:
Jako Typ połączenia wybieramy Lokalne. Naciskając Typ urządzenia można wpisać nazwę sterownika i pojawi nam się adekwatny driver komunikacyjny na liście. Musimy wybrać jeszcze Interfejs panela i określi poprzez naciśnięcie przycisku Ustawienia parametry połączenia. Po tym klikamy OK.

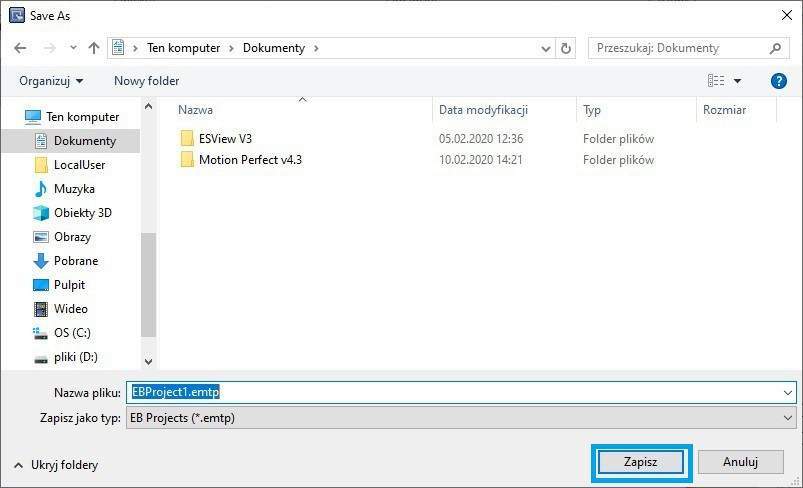

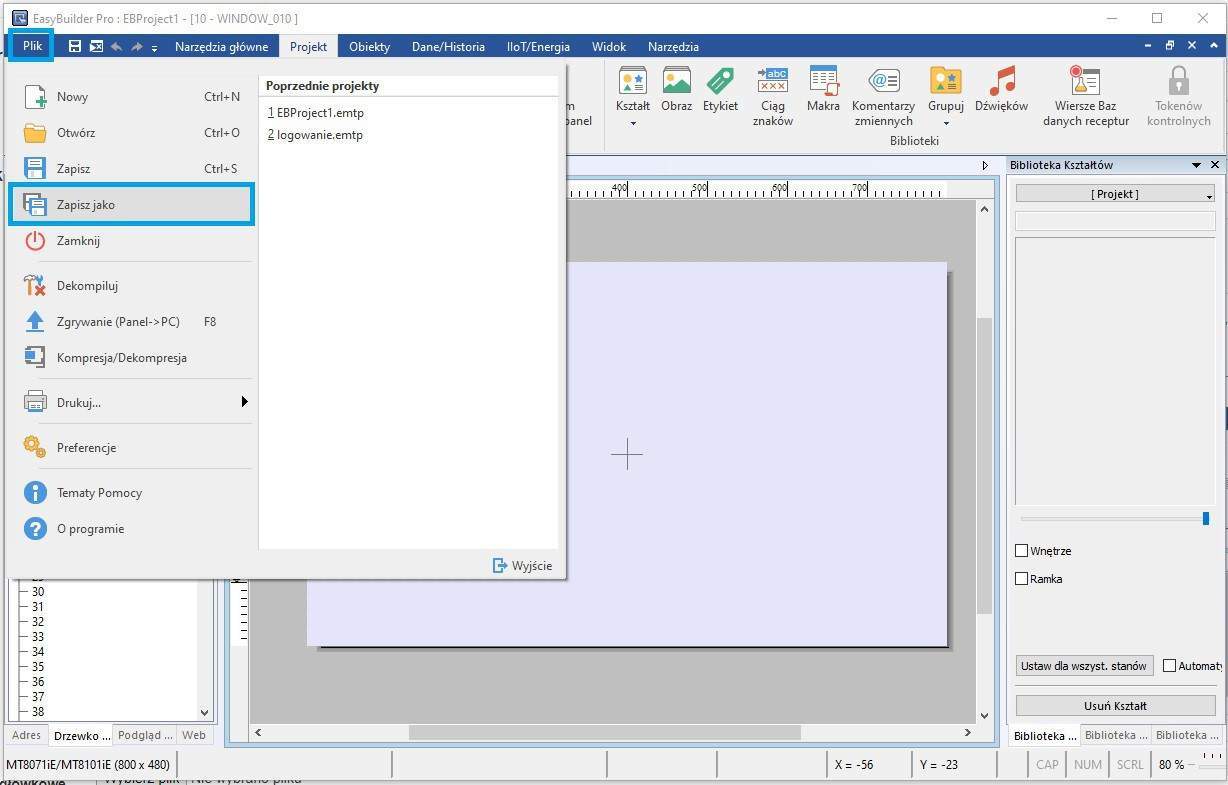

Pozostaje nam tylko zapisać projekt. Aby to uczynić należy z menu wybrać opcję Plik–> Zapisz jako i po otwarciu okna nacisnąć Zapisz:
Zapraszam do II części kursu: Reprezentacja zmiennych dyskretnych
