iR-ETN40R to rozszerzalny moduł zdalnych we/wy z 24 wejściami dyskretnymi (w tym 4 szybkimi) i 16 wyjściami przekaźnikowymi. Obsługuje protokoły przemysłowe Modbus TCP/IP i EtherNet/IP. Moduł zapewnia zaawansowane funkcje, które ułatwiają wdrażanie zautomatyzowanych systemów sterowania.
Moduł iR-ETN40R - funkcjonalności
Kompaktowa konstrukcja

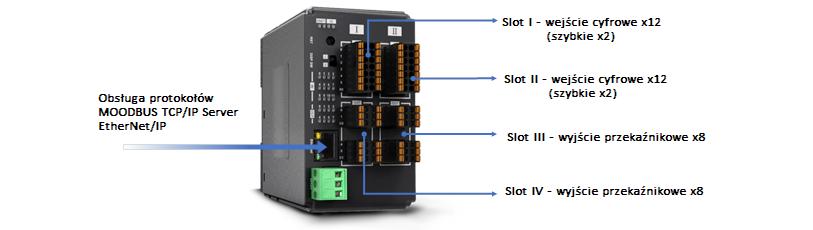

Moduł iR-ETN40R Weintek zapewnia obsługę protokołów MODBUS TCP Server i EtherNet/IP i jest wyposażony w 24 wejścia cyfrowe i 16 wyjść przekaźnikowych. Oprócz wbudowanych wejść/wyjść, istnieje możliwość rozbudowy o dodatkowe moduły wejść/wyjść cyfrowych, analogowych, temperaturowych lub impulsowych. Dzięki złączom typu push-in, instalacja i okablowanie są dużo prostsze.
Szybkie wejścia
Moduł iR-ETN40R zapewnia 4 szybkie wejścia. W zależności od aplikacji, mogą być one skonfigurowane jako liczniki sprzętowe (20kHz, do 4rech liczników) lub jako wejścia enkoderów inkrementalnych A/B-fazowych (10kHz, do 2 grup).
Wyłączenie wyjść
Funkcja RunStop umożliwia przypisanie jednemu z wejść iR-ETN40R funkcji polegającej na natychmiastowym przełączenia w stan OFF wszystkich wyjść, po odebraniu sygnału na tym wejściu. Przykładem zastosowania może być powiązanie przycisku stop z skonfigurowanym wejściem, tak aby wszystkie wyjścia można było dezaktywować natychmiast po naciśnięciu przycisku stop.
Przechwytywanie impulsu

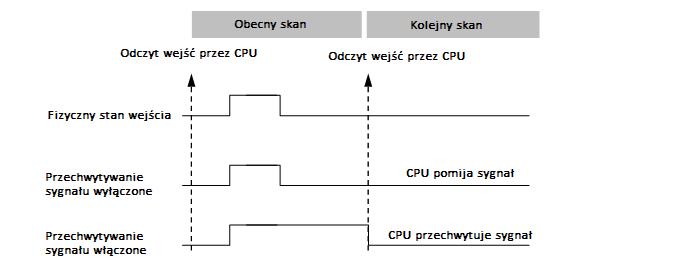

Za sprawą funkcji przechwytywania impulsów, krótkotrwałe impulsy, trwające krócej jak czas skanu, są odnotowywane. Co więcej, fakt ich pojawienia się przechowywany do następnego skanu. Dzięki temu nie dochodzi do pomijania takich krótkotrwałych sygnałów.
Szybkie generowanie plików opisowych
Oprogramowanie EasyRemoteIO łączy się z iR-ETN40R i generuje pliki opisu potrzebne do konfiguracji we/wy w sterujących systemach nadrzędnych. W celu ukończenia konfiguracji, pliki te mogą być importowane przez inne oprogramowanie. EasyRemoteIO może generować następujące pliki:
(1) EasyBuilder Pro Tag File: dla EasyBuilder Pro do programowania Weintek HMI.
(2) PLCopen XML: dla CODESYS.
(3) Plik EDS: dla urządzeń skanera EtherNet/IP.
| Specyfikacja interfejsu komunikacyjnego | |||
|---|---|---|---|
| Liczba portów | 1 | ||
| Szybkość przesyłania danych | 10/100 Mbps | ||
| Nośnik transferu danych | 4 x 2 kabel skrętka miedziany ; kategoria 3 (10 Mb/s), kategoria 5 (100 Mb/s) | ||
| Odległość między stacjami | 100 m do hub/switch, lub do następnego iR-ETN | ||
| Protokoły | Serwer Modbus TCP, EtherNet/IP | ||
| Maksymalna liczba połączeń TCP/IP | 8 połączeń | ||
| Optoizolacja sieć/logika | Tak | ||
| Wyjścia cyfrowe | |||
| Całkowita liczba wyjść | 16 | ||
| Logika sygnału wyjściowego | Przekaźnik | ||
| Napięcie wyjściowe | 250VAC/30DC | ||
| Prąd wyjściowy | 2A dla kanału (Max 8A) | ||
| Czas reakcji | 10ms | ||
| Izolacja | Tak, izolacja elektromagnetyczna | ||
| Wejścia cyfrowe | |||
| Całkowita liczba wejść | 24 | ||
| Izolacja | Tak, izolacja optyczna | ||
| Wejście ogólne | Liczba wejść | 20 | |
| Logiczne wejście | npn lub pnp | ||
| Stan logiczny wysoki | 15 ~ 28 VDC | ||
| Stan logiczny niski | 0 ~ 5 VDC | ||
| Czas przełączania | OFF = > ON | 5 ms | |
| ON = > OFF | 1 ms | ||
| Szybkie wejście | Impedancja wejściowa | 5.6 KΩ | |
| Liczba wejść | 4 | ||
| Logiczne wejścia | npn (dren) | ||
| Stan logiczny wysoki | 15 ~ 28 VDC | ||
| Stan logiczny niski | 0 ~ 5 VDC | ||
| Maksymalna częstotliwość wejściowa | 20 KHz | ||
| Impedancja wejściowa | 3 KΩ | ||
| Moduły rozszerzeń we/wy | |||
| Ilość modułów rozszerzeń | Zależy od zużycia prądu przez poszczególne modele (szczegóły w instrukcji) | ||
| Punkt wejścia cyfrowego | Maks. 112 (w tym 16 wbudowanych punktów, a maksymalna dopuszczalna liczba to 128 punktów.) | ||
| Punkt wyjścia cyfrowego | Maks. 224 (w tym 24 wbudowanych punktów, a maksymalna dopuszczalna liczba to 248 punktów.) | ||
| Analogowy kanał wejściowy | Maksymalnie 64 | ||
| Analogowy kanał wyjściowy | Maksymalnie 64 | ||
| Kontrolki LED | |||
| ENET | Zielona | Wskaźnik stanu urządzenia | |
| Czerwona | Wskaźnik błędu urządzenia | ||
| IO | Zielona | Wskaźnik stanu urządzenia | |
| Czerwona | Wskaźnik błędu urządzenia | ||
| Ogólna specyfikacja | |||
| Moc | Zasilanie | 24 VDC (-15%/ +20%) | |
| Rozproszenie mocy | Nominalnie 255mA@24VDC | ||
| Prąd dla magistrali wewnętrznej | Maksymalnie 2A@5VDC | ||
| Zużycie prądu | 520 mA@5VDC | ||
| Izolacja elektryczna | Logika odizolowana od zasilania | ||
| Bezpiecznik awaryjny | ⩽ 1.6A resetowalny | ||
| Powłoka ochronna PCB | Tak | ||
| Obudowa | Tworzywo | ||
| Wymiary SxWxG | 64 x 109 x 81 mm | ||
| Waga | Około 0.27 kg | ||
| Montaż | Szyna DIN 35 mm | ||
| Środowisko | Stopień ochrony | IP20 | |
| Temperatura przechowywania | -20° ~ 70° (-4° ~ 158°F) | ||
| Temperatura pracy | -10° ~ 60° (14° ~ 140°F) | ||
| Wilgotność względna | 10% ~ 90% (bez kondensacji) | ||
| Certyfikaty | Odporność EMC | Zgodny z EN 55032: 2012+AC: 2013, Class A EN 6100-6-4: 2007+ A1: 2011 EN 55024: 2010+ A1: 2015 EN 61000-6-2:2005 | |
