Importowanie tagów i bloków programu ze sterownika PLC do panelu HMI jest znanym problemem, z którym stykają się projektanci aplikacji w oprogramowaniu EasyBuilderPro. Na przykład, gdy korzystamy z sterowników Siemens s7-1200 / 1500, użytkownik musi wybrać i wyeksportować tabelę tagów PLC oraz bloki programu jeden po drugim z projektu utworzonego w oprogramowaniu TIA portal. Następnie musi zaimportować je do projektu HMI, co może być zawiłym i czasochłonnym zadaniem. W takim razie, jak importować tagi z sterownika PLC do panelu HMI w szybki i łatwy sposób?

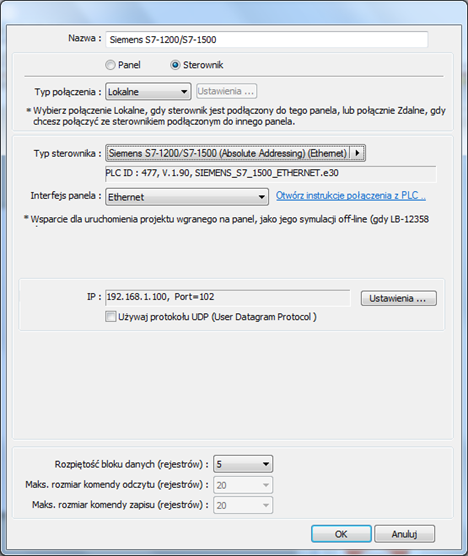

Oprogramowanie Weintek, EasyBuilderPro to potężna platforma programistyczna, która pokaże jak importować tagi ze sterownika PLC Siemens s7-1200 / 1500 poprzez jedno kliknięcie. Easy builder Pro obsługuje nie tylko typy zmiennych zdefiniowane przez użytkownika (UDT), ale również domyślne struktury danych, dane wejściowe [I], [M] memory BIT, [Q] dane wyjściowe itd. Teraz wystarczy jedno kliknięcie, aby wszystkie te dane zaimportować z projektu utworzonego w programie TIA protal, co znacznie poprawia efektywność tworzenia projektu. Wystarczy tylko zdefiniować komunikację z Siemensem S7-1200/1500, podając jego adres IP w sieci i domyślny numer portu:

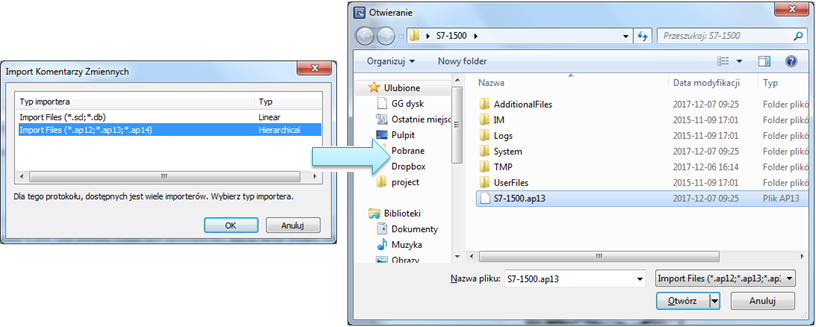

Można następnie wybrać, w jaki sposób chcemy zaimportować komentarze. Można tego dokonać w sposób klasyczny, wybierając opcję Import Files (*.scl;*.db), czy nowy poprzez jedno kliknięcie, wybierając opcję Import Files(*.ap12; *.ap13;*.ap14). Następnie wystarczy wybrać z dysku plik projektu:

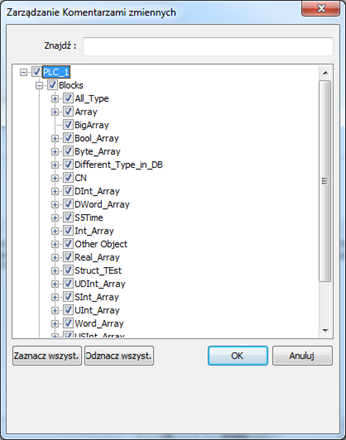

Wybieramy interesujące nas tagi lub klikamy zaznacz wszystko. Po naciśnięciu przycisku [OK] tagi zostaną zaimportowane do programu.

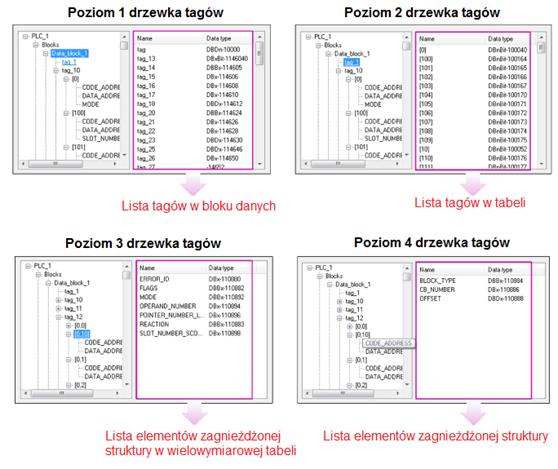

Do teraz protokół komunikacyjny dedykowany dla sterowników S7-1200/1500 wspierał jedynie jednowymiarowe tabele oraz struktury niezagnieżdżone. Teraz oprócz ułatwienia imporotwania tagów, panele Weintek wspierają również wielowymiarowe tabele oraz struktury zagnieżdżone.
