Czym różni się HMI od SCADA?

Czym różnią się obecnie panele HMI od systemów SCADA? Obserwując rynek rozwiązań, trudno wskazać granicę pomiędzy tymi dwoma urządzeniami. Należy zadać pytanie, czym jest SCADA? Cytując wikipedie:

“SCADA (z języka angielskiego Supervisory Control And Data Acquisition) – system informatyczny nadzorujący przebieg procesu technologicznego lub produkcyjnego. Jego główne funkcje obejmują zbieranie aktualnych danych (pomiarów), ich wizualizację, sterowanie procesem, alarmowanie oraz archiwizację danych”.

Analizując powyższy tekst, można dojść do wniosku, że największą różnicą między panelem HMI, posiadającym te same funkcje, a systemem SCADA jest to, że pierwszym rozwiązaniem, jest rozwiązanie hardwerowe, a drugie softwerowe. Ale czy panel z taką funkcjonalnością istnieje – okazuje się, że tak:

Panele serii cMT od Weintek – potęga w prostocie programowania i mnogości funkcji

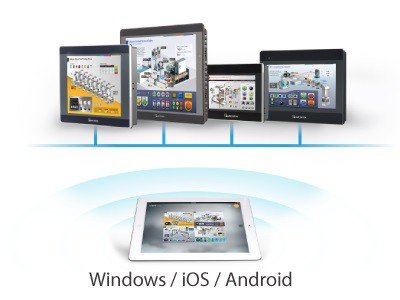

Zdalna wizualizacja – kontrola panelu z serii cMT poprzez aplikację cMT Viewer zainstalowanej na komputerze PC lub Tablecie/Telefonie(Android/IOS). Oprócz klasycznego wyświetlania wizualizacji na ekranie HMI, panel poprzez uruchomienie aplikacji cMT Viewer na urządzeniu z systemem Windows, iOS lub Android, pozwala nawet 9-ciu użytkownikom na równoczesne zdalne i bezprzewodowe monitorowanie. Dodatkowo z aplikacji skontrolujemy równocześnie wiele interfejsów HMI serii cMT.

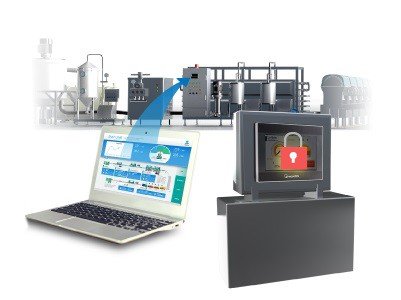

Kontrolny Token do zarządzania bezpieczeństwem – Zestaw Tokenów Kontroli dla kluczowych obiektów może zapewnić, że tylko jeden z 9 użytkowników jest w stanie sterować wybranymi obiektami w danym czasie. Potencjalne konflikty, które mogą wystąpić, gdy urządzenie jest monitorowane przez wiele urządzeń są w ten sposób wyeliminowane.

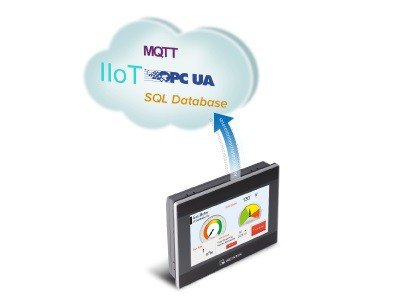

Rozwiązania IIoT – oprócz posiadania przeszło 300 protokołów do najbardziej popularnych sterowników obsługuje najbardziej popularne protokoły IIoT: MQTT i OPC UA oraz połączenie z bazą danych SQL.

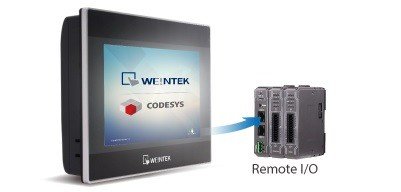

HMI + PLC w jednym – w rodzinie paneli cMT istnieją wersje, do których można dokupić opcjonalną licencję CODESYS, przekształcając HMI w wysokowydajny sterownik, zgodny ze standardem IEC61131-3. Połączenie HMI + CODESYS z modułami I / O, również dostarczanymi przez producenta, zapewnia rozwiązanie nowej generacji, pozwalając na projektowanie bardziej elastycznej architektury układów.

Ponadto:

• Logowanie danych
• Obsługa alarmów
• Receptury
• Wykresy zmiennych
• Połączenie z bazą danych MySQL
• Możliwość zdefiniowania wielu poziomów bezpieczeństwa
• Możliwość stworzenia wielu użytkowników
• Możliwość dostosowania rozdzielczości (w zależności od podłączonego komputera, tabletu lub telefonu)
• Obszerna biblioteka graficzna
• E-mail
• Dynamiczny rysowanie/skalowanie
• Wsparcie dla projektów wielojęzycznych
• Synchronizacja czasu
• Skanowanie kodów kreskowych
• Obsługa makr do tworzenia złożonych funkcji
• Symulacja offline/online
• Bezpłatne oprogramowanie konfiguracyjne EasyBuilder Pro
• I wiele więcej…

Możliwości połączenia:

• Wersje z złączem HDMI pozwalające na podłączenie dowolnego ekranu
• Wsparcie dla ponad 300 protokołów/urządzeń (sterowników PLC, falowników itp.)

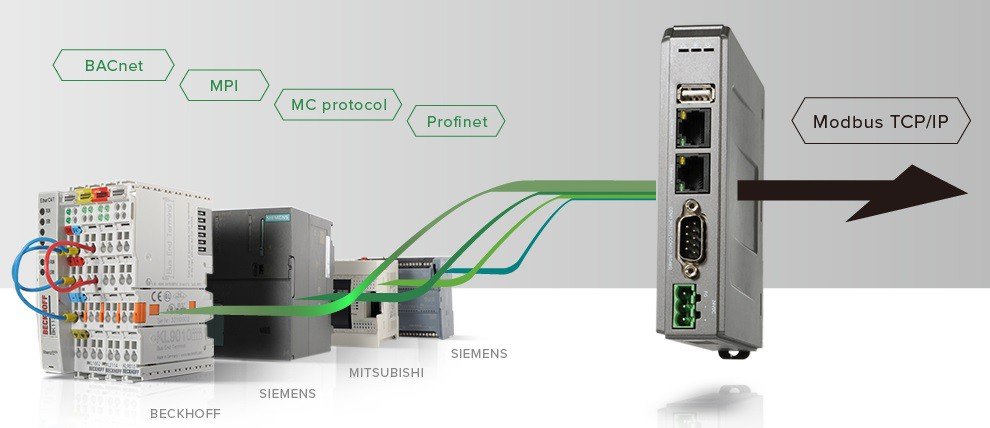

• Funkcja bramy protokołów dla innych systemów
• Możliwość komunikacji z różnymi urządzeniami / protokołami w tym samym czasie
• Programowanie transparentne (programowanie sterownika PLC poprzez HMI)
• Zdalne monitorowanie i diagnoza błędów
• Zdalne monitorowanie i sterowanie wieloma panelami HMI poprzez aplikację cMTviewer za pomocą komputera, tabletu lub smartfona
• wsparcie dla OPC UA (w zależności od wersji może wymagać licencji) and Internet Of Things (IOT)

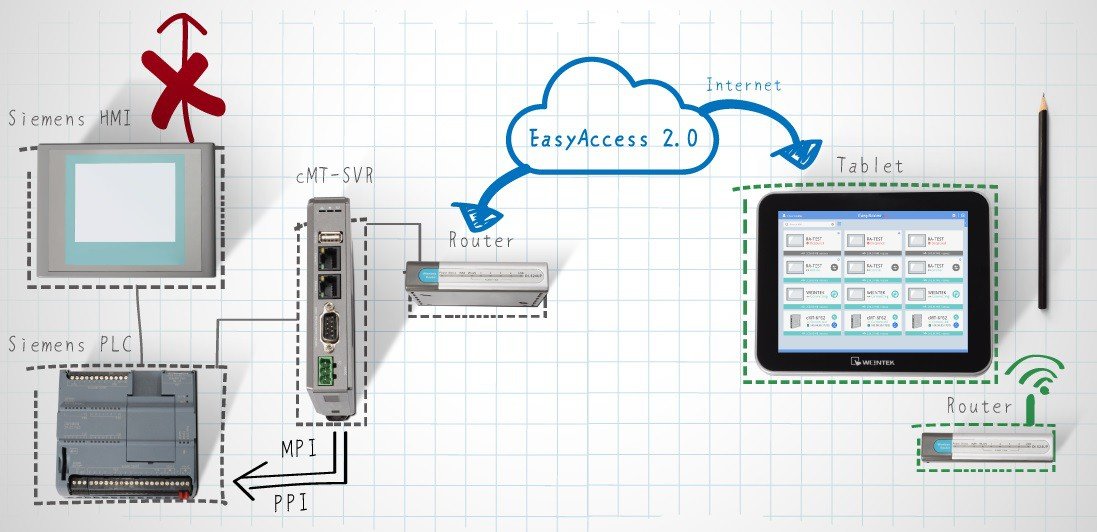

• Zdalny dostęp VPN do panelu HMI dzięki usłudze EasyAccess 2.0 (w zależności od wersji może wymagać licencji)

Jak widać w dzisiejszych czasach panel HMI może pełnić funkcję SCADY za ułamek jej wartości. Polecam również artykuł odnośnie: cMT-SVR-100.
