Fatek bez tajemnic cz. IV – Timery i liczniki

W tej części kursu skupimy się na timerach i licznikach. Całkowita liczba timerów dostępnych dla sterownika PLC Fatek w WinProLadderze to 256 (T0~T255), z trzema podstawami czasu: 0,01s, 0,1s i 1s. Liczniki, z których możemy korzystać w WinProLadderze są 16 lub 32-bitowe.

Timery i liczniki – ilość

Całkowita liczba 16-bitowych liczników to 200 (C0~C199). Zakres ich wartości zadanej (CV) to: 0~32767. Liczniki C0~C139 są licznikami podtrzymywanymi, w których wartość CV zostanie utrzymana w momencie, gdy PLC zostanie ponownie włączone po zaniku zasilania lub przełączone z trybu STOP w tryb RUN. W przypadku liczników niepodtrzymywanych, przy ponownym podaniu zasilania lub przełączeniu sterownika z trybu STOP w tryb RUN, wartość CV zostanie wyzerowana.

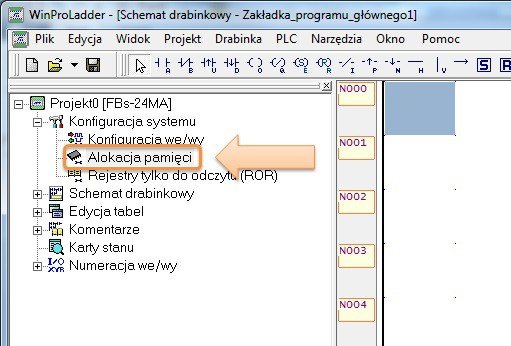

Całkowita liczba 32-bitowych liczników to 56 (C200~C255). Zakres ich wartości zadanej (CV) to: 0~2147483647. Liczniki C200~C239 są to liczniki podtrzymywane, natomiast C240~C255 są licznikami niepodtrzymywanymi. Domyślne ilości oraz rozmieszczenie timerów/liczników można zobaczyć w zakładce alokacja pamięci na drzewku programu:

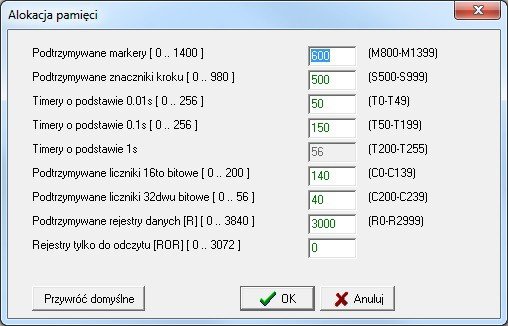

Klikając dwa razy na alokację pamięci pojawia się okno dialogowe:

Timery i liczniki – działanie

Jak działa timer?

Timery wykorzystujemy do odliczania czasu – może to być np. czas, który upłynął od uruchomienia maszyny. Timer o danej podstawie czasu, po otrzymaniu na wejście sygnału o stanie wysokim, zaczyna odliczać. Po osiągnięciu wartości zadanej PV, która może być stałą lub zmienną, wystawia sygnał wysoki na wyjściu TUP. Sygnał z wyjścia TUP możemy przenieść w dowolne miejsce programu korzystając np. ze styku normalnie otwartego i jako zmienną podając numer timera np. T10. Jeśli na wejściu timera pojawi się sygnał niski, wartość zliczona CW zostanie wyzerowana.

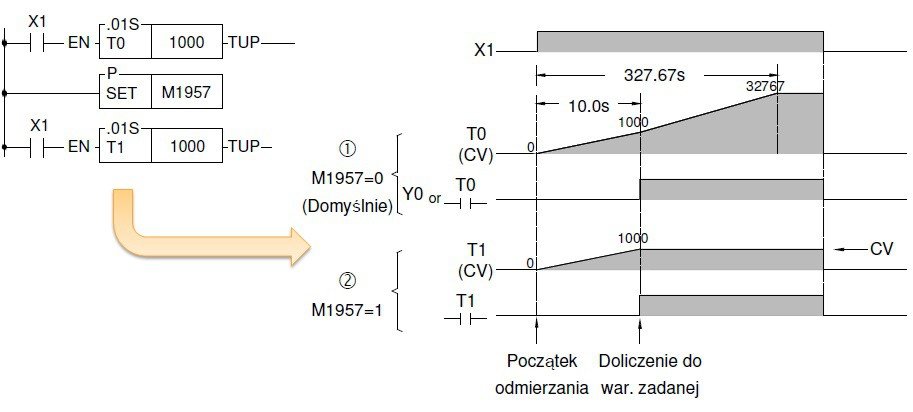

Na powyższym rysunku przedstawiono zachowanie timerów w zależności od stanu zmiennej systemowej M1957 – kontrola zachowania wartości bieżącej (CV) timerów, po doliczeniu przez nie do wartości zadanej:

• 0 : kontynuacja narastania wartości bieżącej czasu timera, po odmierzeniu czasu zadanego

• 1 : zaprzestanie narastania wartości bieżącej czasu timera, po odmierzeniu czasu zadanego

Tutaj należy również wspomnieć, że wartość bieżącą możemy wykorzystać w dowolnym miejscu w programie, odwołując się do niej jak do rejestru i podając numer timera, np. T10.

Jak działa licznik?

Liczniki mogą być wykorzystywane np. do zliczania ilości wykonanych elementów. Licznik zlicza ilość przychodzących impulsów – jego wejście oznaczone jest jako PLS i reaguje tylko na zbiorcze narastanie sygnału. Podając sygnał wysoki na wejście zliczymy tylko 1 impuls, następny impuls zostanie zliczony dopiero, gdy na wejściu PLS pojawi się sygnał o stanie niskim, a dopiero później o stanie wysokim. Po osiągnięciu wartości zadanej PV, która może być stałą lub zmienną, wystawia sygnał wysoki na wyjściu CUP. Sygnał z wyjścia CUP możemy przenieść w dowolne miejsce programu korzystając np. ze styku normalnie otwartego i jako zmienną podając numer timera, np. C10. Jeśli na wejściu CLR licznika pojawi się sygnał wysoki, wartość zliczona CW zostanie wyzerowana.

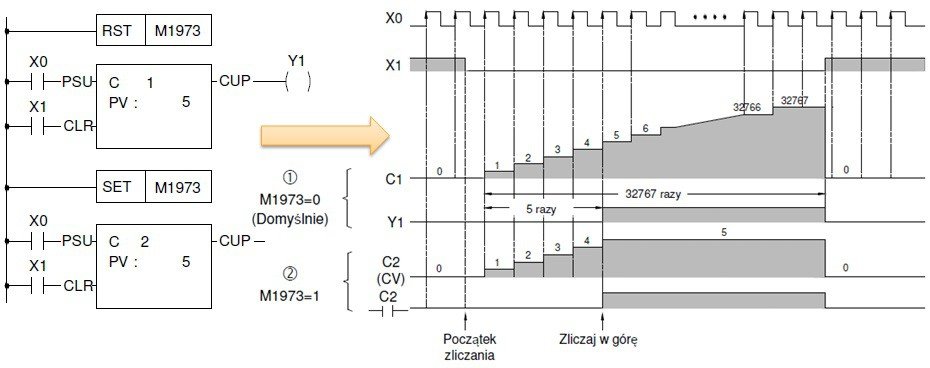

Na powyższym rysunku przedstawiono zachowanie liczników w zależności od stanu zmiennej systemowej M1973 – kontrola zachowania wartości bieżącej (CV) liczników, po doliczeniu przez nie do wartości zadanej:

• 0 : kontynuacja narastania wartości bieżącej licznika, po odmierzeniu wartości zadanej

• 1 : zaprzestanie narastania wartości bieżącej licznika, po odmierzeniu wartości zadanej

Tutaj należy również wspomnieć, że wartość bieżącą możemy wykorzystać w dowolnym miejscu w programie, odwołując się do niej jak do rejestru i podając numer licznika np. C10.

Timery i liczniki – część praktyczna

Przykład 1

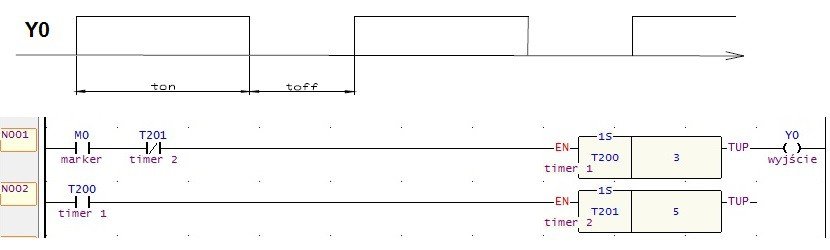

Wykorzystując styki normalnie otwarty i normalnie zamknięty, cewki set i reset oraz timer, stworzymy prosty generator przebiegu prostokątnego o definiowalnym czasie wypełnienia:

Marker M0 uruchamia powtarzalny cykl pracy. Wyjście Y0 zostaje ustawione w stan wysoki na czas określony w timerze T201, zaś czas wyłączenia określony został w timerze T200. Oczywiście, nie muszą być to stałe wartości, można skorzystać z rejestrów R, np. R0.

Przykład 2

Wykorzystamy elementy poprzedniego przykładu oraz licznik, aby stworzyć aplikację realizującą poniższy algorytm:

– pierwsze pojawienie się impulsu narastającego na wejściu sterownika powoduje rozpoczęcie zliczania impulsów narastających na wejściu sterownika przez okres 5s (pierwszy impuls też jest zliczany)

– po tym czasie wyjście wystawia się w stan wysoki na okres równy liczbie zliczonych impulsów

– gdy wyjście jest w stanie wysokim, impulsy z wejścia nie są zliczane

– po skończonym cyklu można rozpocząć go od nowa (aplikacja wraca do stanu pierwotnego)

Powyższe programy można przeanalizować symulując je – symulacja została opisana w poprzedniej części kursu.

Zapraszamy do kolejnej części kursu.
