Fatek bez tajemnic, cz. II – Połączenie ze sterownikiem

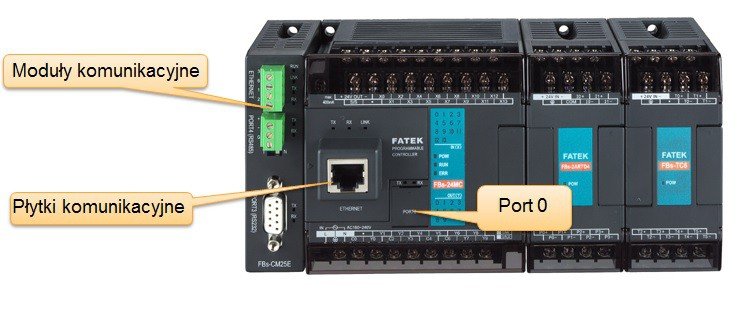

W drugiej części skupimy się na wgrywaniu i zgrywaniu programu ze sterownika. Każdy sterownik marki Fatek posiada port 0, którym poprzez RS232 możemy nawiązać połączenie ze sterownikiem. Nie jest to jednak jedyny sposób. Do sterownika możemy podłączyć zarówno moduły, jak i płytki komunikacyjne:

Aby połączenie się ze sterownikiem było możliwe, musimy posiadać odpowiednie oprogramowanie. Można je pobrać ze strony:

 https://ftp.multiprojekt.pl/#fatek_sterowniki_plc%2FSoftware%2Fwinproladder

Po zainstalowaniu oprogramowania, na początku skupmy się na połączeniu z sterownikiem poprzez port 0, można do tego wykorzystać dedykowane kable:

• FBs-U2C-MD-180 (kabel zakończony złączem USB, do podpięcia bezpośrednio do komputera)

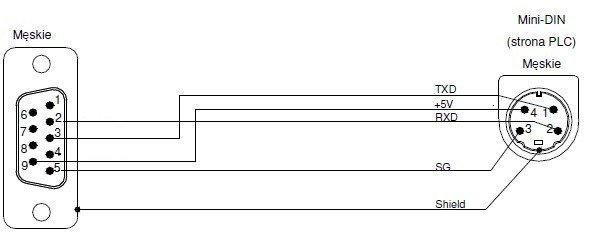

• FBs-232P0-9F-150 (kabel zakończony 9-pinowym złączem żeńskim D-sub do podpięcia pod konwerter RS232 na USB, lub do komputera z portem RS232, schemat kabla poniżej – po prawej stronie widok gniazda w sterowniku/numeracja od strony lutowania)

Gdy już podłączyliśmy kabel do PLC, niezbędne może okazać się doinstalowanie sterownika dla konwertera. Wszystkie potrzebne sterowniki można pobrać ze strony: Sterowniki USB

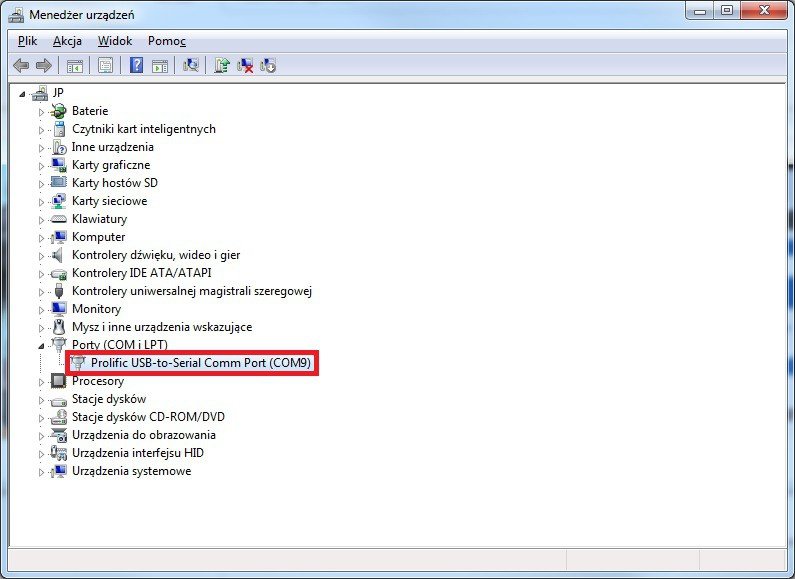

Teraz pozostaje nam już tylko sprawdzić, na którym porcie COM zainstalował się nasz konwerter. W tym celu musimy otworzyć menedżer urządzeń:

W tym momencie pozostaje nam tylko otwarcie oprogramowania Winproladder. Po otwarciu, aby połączyć się ze sterownikiem, mamy do wyboru dwie ścieżki, którymi możemy podążyć.

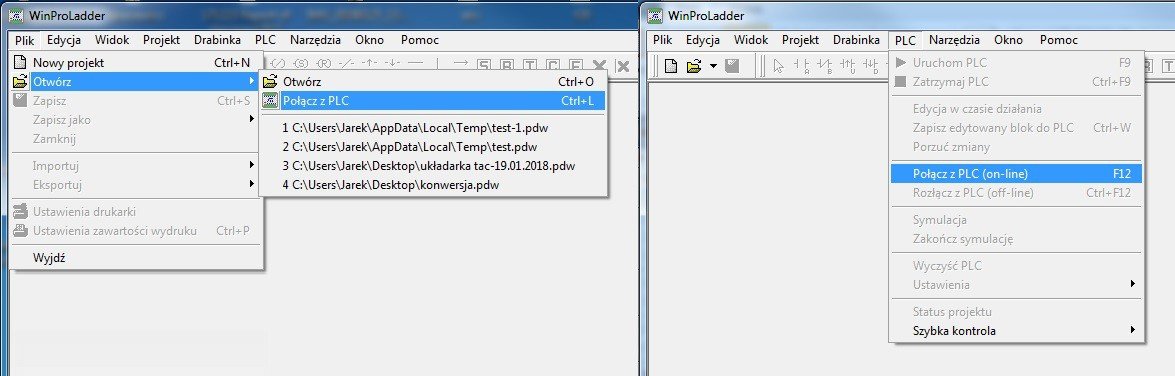

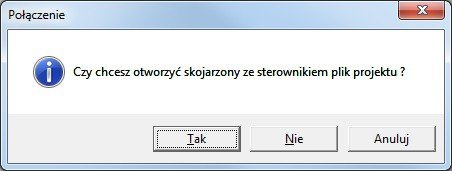

Ścieżka pierwsza, to wybranie zakładki Plik –> Otwórz–> Połącz z PLC, zaś druga ścieżka to wybranie zakładki PLC–> Połącz z PLC (on-line). Osobiście polecam pierwszą ścieżkę, gdyż nawet przy otwartym innym projekcie w oprogramowaniu daje nam ona możliwość wgrania/zgrania projektu do/z sterownika, zaś druga ścieżka, bez otwartego programu pozwala nam go zgrać ze sterownika, zaś przy otwartym programie wgrywa go automatycznie. W przypadku, gdy nie mamy otwartego projektu, niezależnie od wybranej ścieżki pojawi się następujący komunikat:

Na tym oknie możemy dokonać wyboru, czy chcemy wgrać projekt do sterownika (opcja Tak), czy tylko się z nim połączyć, jednocześnie zgrywając projekt na nim zapisany (opcja Nie). Po wybraniu odpowiedniej opcji (jeśli wybierzemy opcję Tak, program pozwoli nam wskazać plik z dysku) pojawi się okno ustawień połączenia:

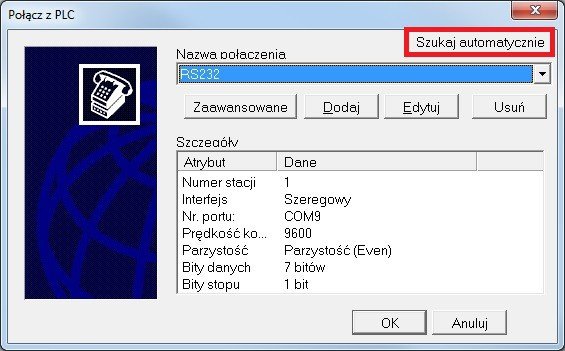

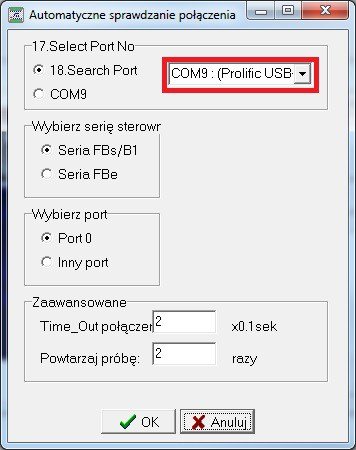

Przy pierwszym połączeniu polecam wybranie opcji “szukaj automatycznie”:

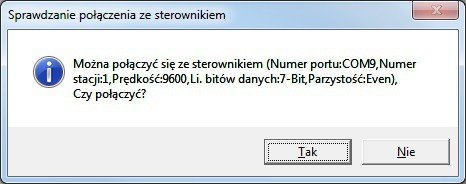

Pozwala ona wybrać port COM, przez który się będziemy łączyć ze sterownikiem i automatycznie sprawdzić ustawienia komunikacji w sterowniku. Po naciśnięciu opcji OK, pojawi się okno pokazujące parametry komunikacyjne:

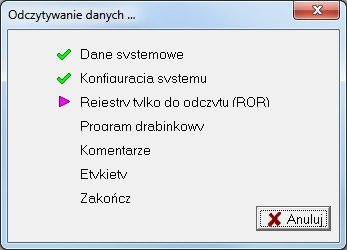

Po zdecydowaniu się na połączenie opcją “Tak”, pojawi się okno dialogowe pokazujące postęp odczytywania, lub w przypadku wybrania opcji wgrywania postępu zapisu danych do sterownika:

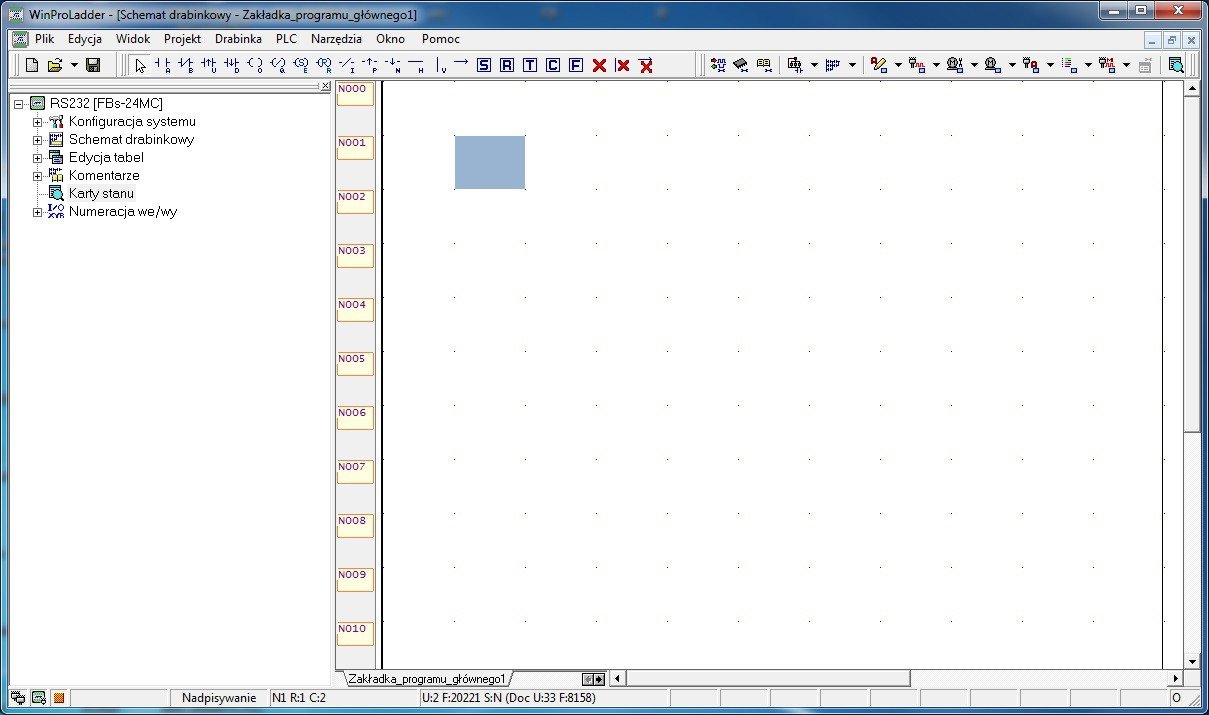

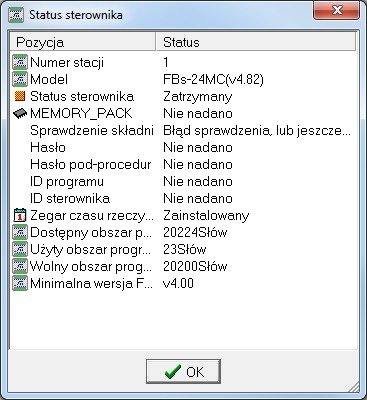

Po zakończeniu procedury pojawi się kolejne okno pokazujące status sterownika, w tym miejscu kończy się procedura:

Po wgraniu nowego programu sterownik może być w trybie stop:

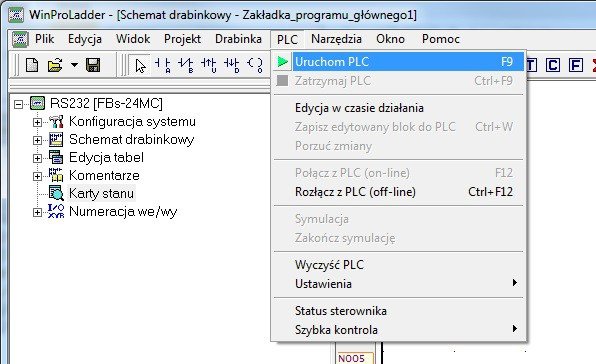

Aby program rozpoczął działanie, wystarczy już tylko wejść w zakładkę PLC i wybrać opcję Uruchom PLC:

Zapraszamy do kolejnej części kursu.
