Mając pierwszy kontakt z danym sterownikiem, pierwsze pytania, które się pojawiają, to:
- jak go zasilić?
- jak go zaprogramować?
Obwody zasilania sterownika

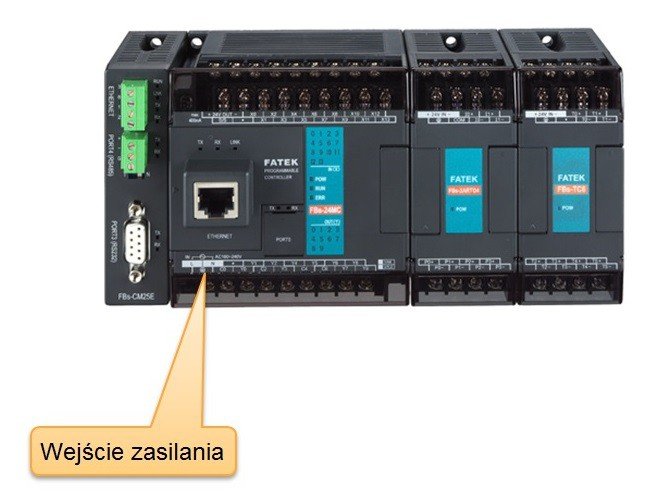

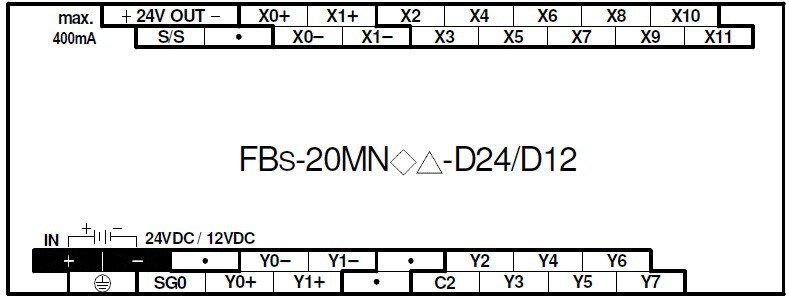

W pierwszej części skupimy się na obwodach zasilania. Sterowniki Fatek są zasilane z prądu stałego 24 VDC lub 12 VDC (oznaczenie FBs-□□□□□2-D24 lub -D12, np. FBs-20MAR2-D24 lub -D12), albo prądu zmiennego AC (oznaczenie FBs-□□□□□2-AC, np FBs-20MAR2-D24). Przyłącze zasilania znajduje się na dolnej listwie śrubowej po jej lewej stronie:

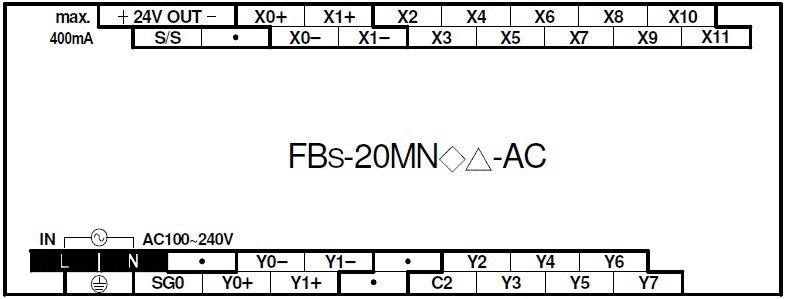

Jeśli chodzi o oznaczenie przyłączy i schemat podłączenia, wygląda on następująco (zależnie od wersji):

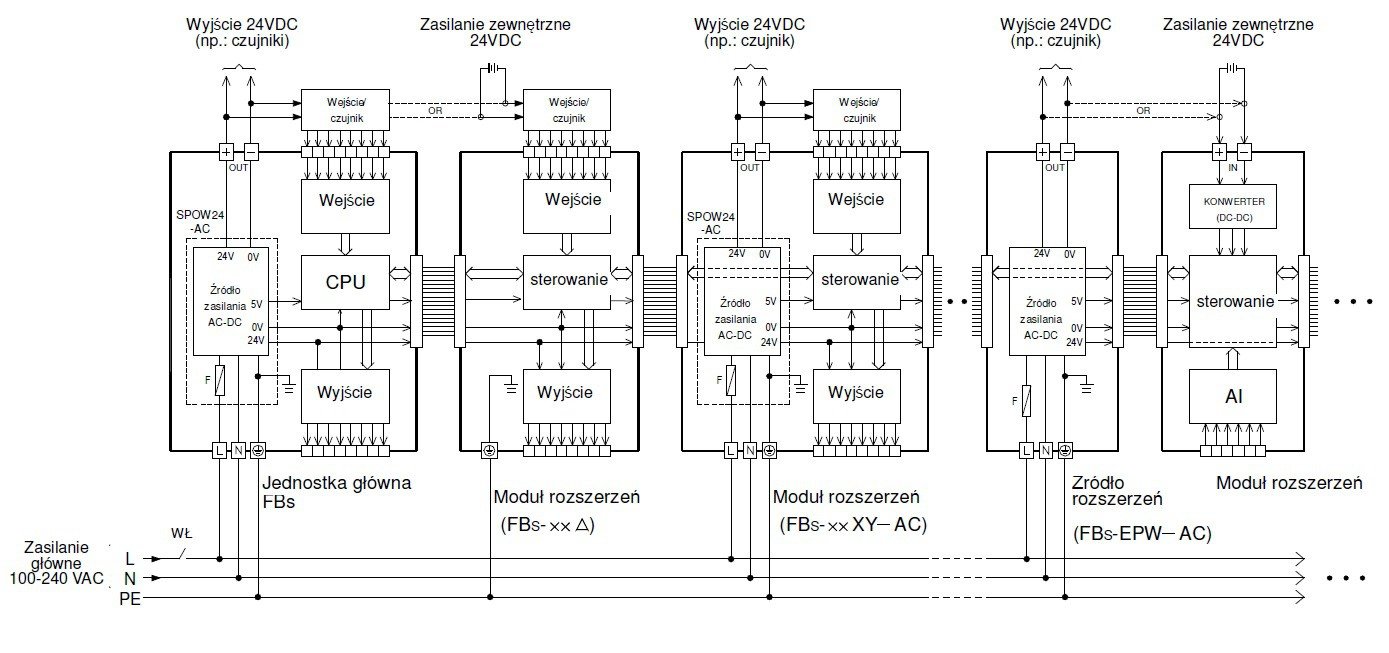

- wersja AC:

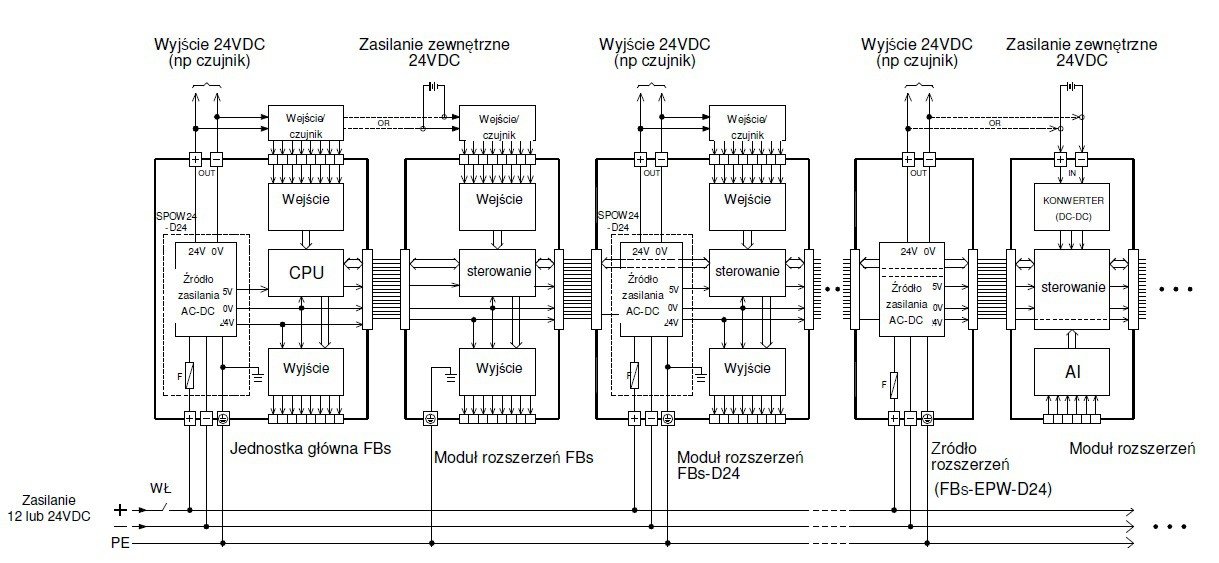

- wersja DC:
Obwody wejść/wyjść cyfrowych
Mając podłączone obwody zasilania sterownika, należy skupić się na obwodach wejść/wyjść cyfrowych. Wejścia w sterowniku Fatek mogą być różnicowe o napięciu 5 VDC lub zwykłe, konfigurowalne do pracy jako SINK/SOURCE (NPN/PNP) o napięciu 24 VDC.

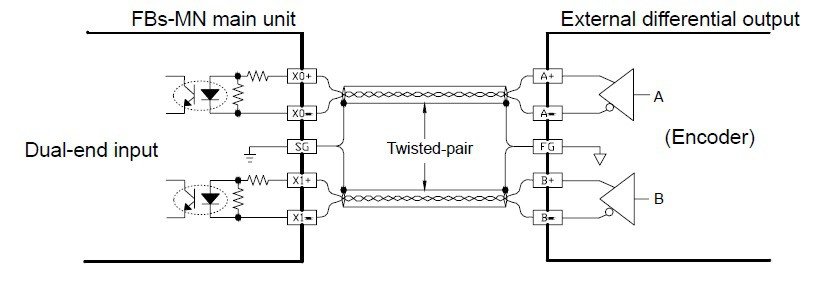

- wejścia różnicowe:

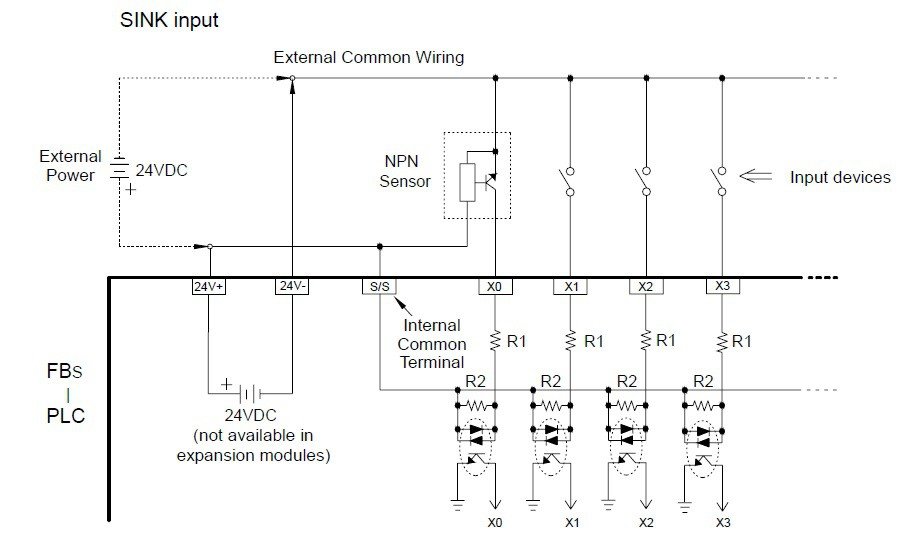

- wejścia 24 VDC typu SINK (NPN):

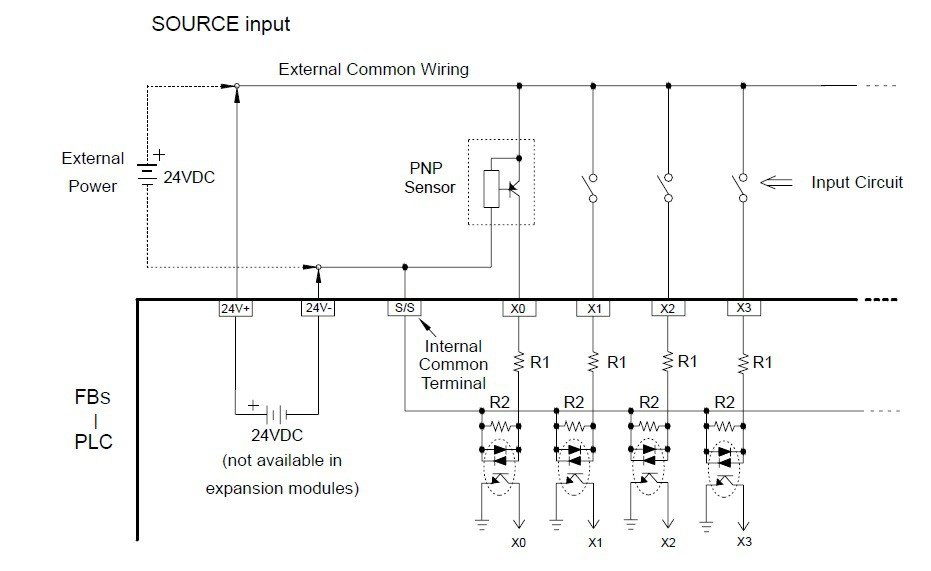

- wejścia 24 VDC typu SOURCE (PNP):
Jeśli zaś chodzi o wyjścia, rozróżnić tutaj należy wyjścia różnicowe przekaźnikowe oraz tranzystorowe SINK i SOURCE.

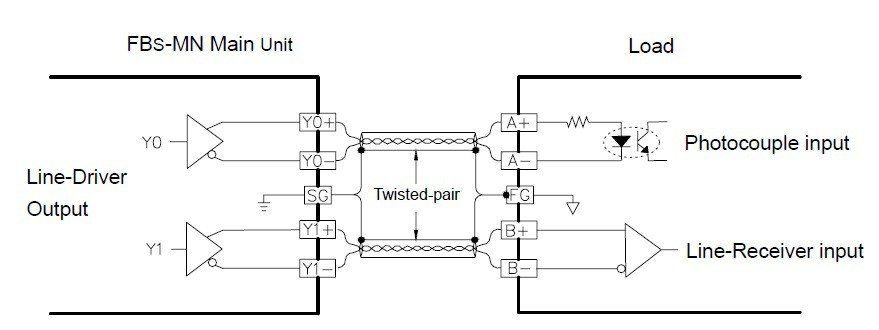

- różnicowe:

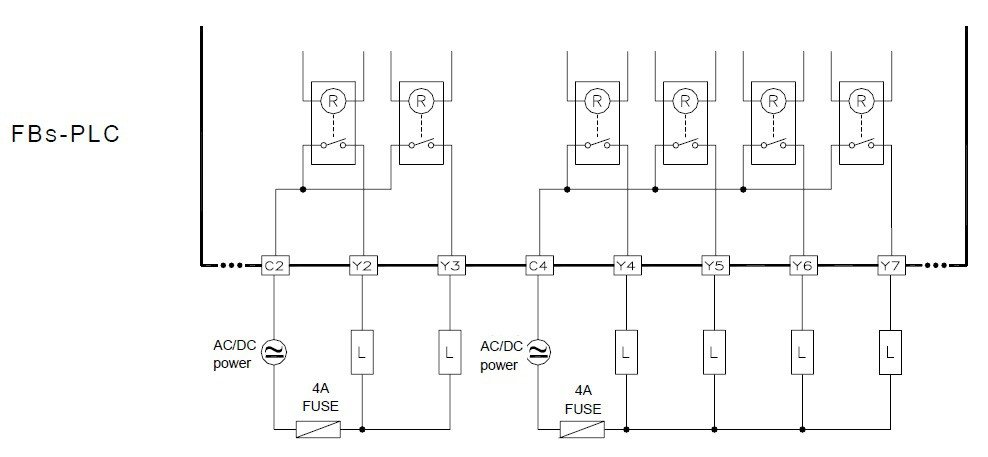

- przekaźnikowe:

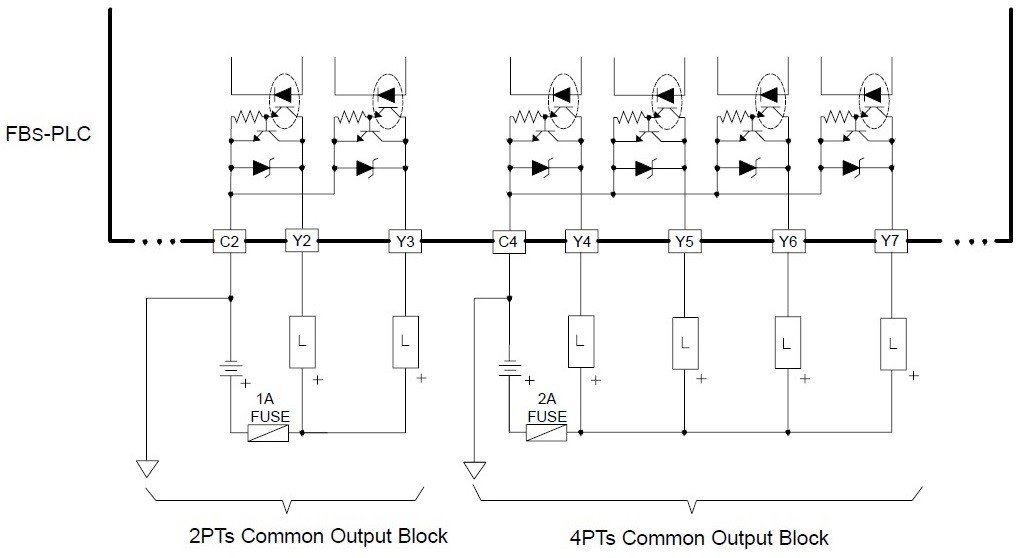

- tranzystorowe SINK:

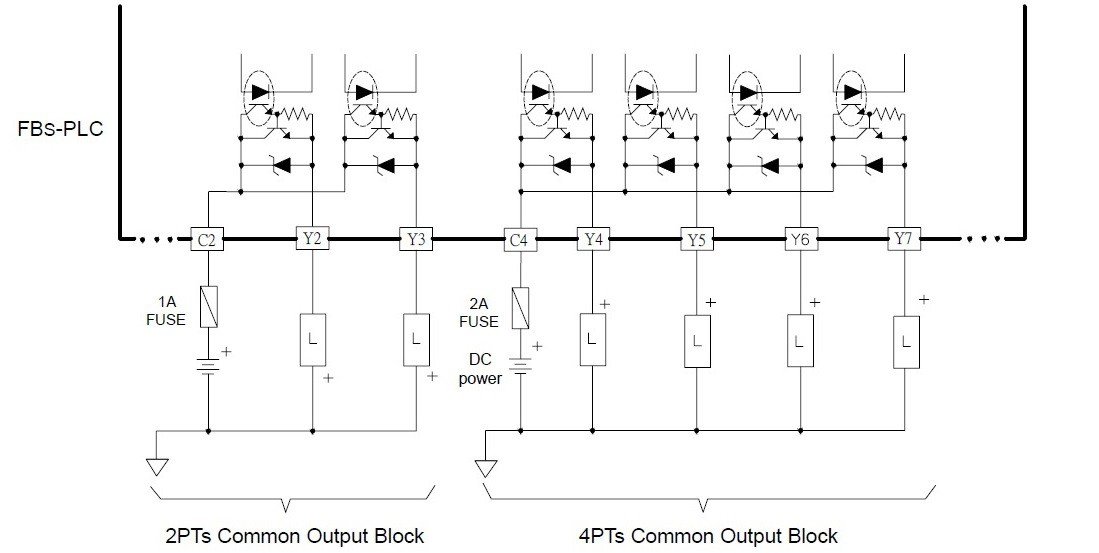

- tranzytorowe SOURCE:
Warto przejrzeć pełną dokumentację.
Zapraszamy do kolejnej części kursu.
