W tej części kursu zajmiemy się konfiguracją serwonapędu do pracy, w której sygnałem sterującym będzie sygnał analogowy. Zaprezentujemy sterowanie sygnałem analogowym w dwóch przypadkach:
- sterowanie prędkością,
- sterowanie momentem.
Sterowanie sygnałem jest możliwe po podłączeniu odpowiedniego wejścia na złączu CN1:
sss
VREF+ / – wejście analogowe do sterowania prędkością
TREF+ / – wejście analogowe do sterowania momentem
Podawane sygnały muszą być w zakresie ±10V DC.
Po podłączeniu przewodów do serwonapędu, przychodzi czas do ustawienia parametrów. Rozpocznijmy od sterowania momentem:
PN005.1 = [0] Speed control (analog reference) – sterowanie prędkością za pomocą wejścia analogowego
PN300=300 [rpm/V], wartość w tym parametrze definiuje nam jaką prędkość obrotową będzie osiągał silnik przy sygnale o poziomie 1V zatem, prędkość maksymalna będzie wartością w tym parametrze przemnożoną przez 10
PN306= 100 [ms] – jest to czas w jakim silnik będzie zwiększał swoją prędkość o 1000 rpm
PN307 = 100[ms] – jest to czas w jakim silnik będzie zmniejszał swoją prędkość o 1000 rpm.

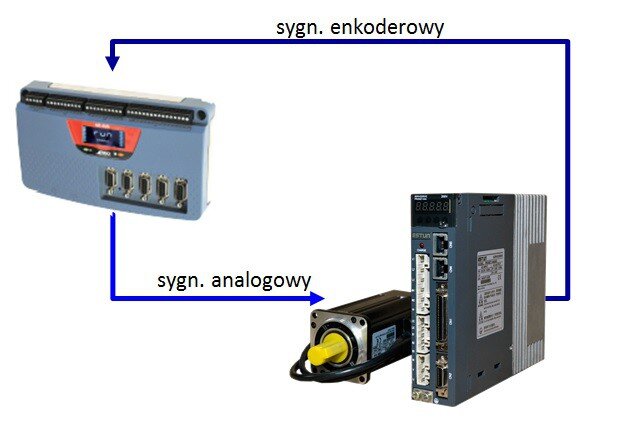

Oczywiście sygnałem analogowym możemy sterować w otwartej pętli sprzężenia zwrotnego, jednak częściej spotykanym rozwiązaniem jest sterowanie poprzez nadrzędny kontroler ruchu w zamkniętej pętli sprzężenia:
Wtedy należy jeszcze podłączyć wyjście enkoderowe z napędu do nadrzędnego sterownika:
Przy sterowaniu prędkością, możemy również ograniczyć moment korzystając z dwóch sposobów: zadając maksymalny moment poprzez parametr lub poprzez drugie wspomniane wcześniej wejście analogowe (TREF+ / -)
PN001.2=0 używamy parametrów Pn401~Pn404 do ustawienia limitów momentu
PN001.2=1 używamy wejścia TREF+ / – do zadania momentu i wtedy w parametrze:
PN400=33 [0.1V/100%] określamy, przy jakim napięciu napęd będzie osiągał 100% momentu znamionowego, w tym przypadku 3,3 V.

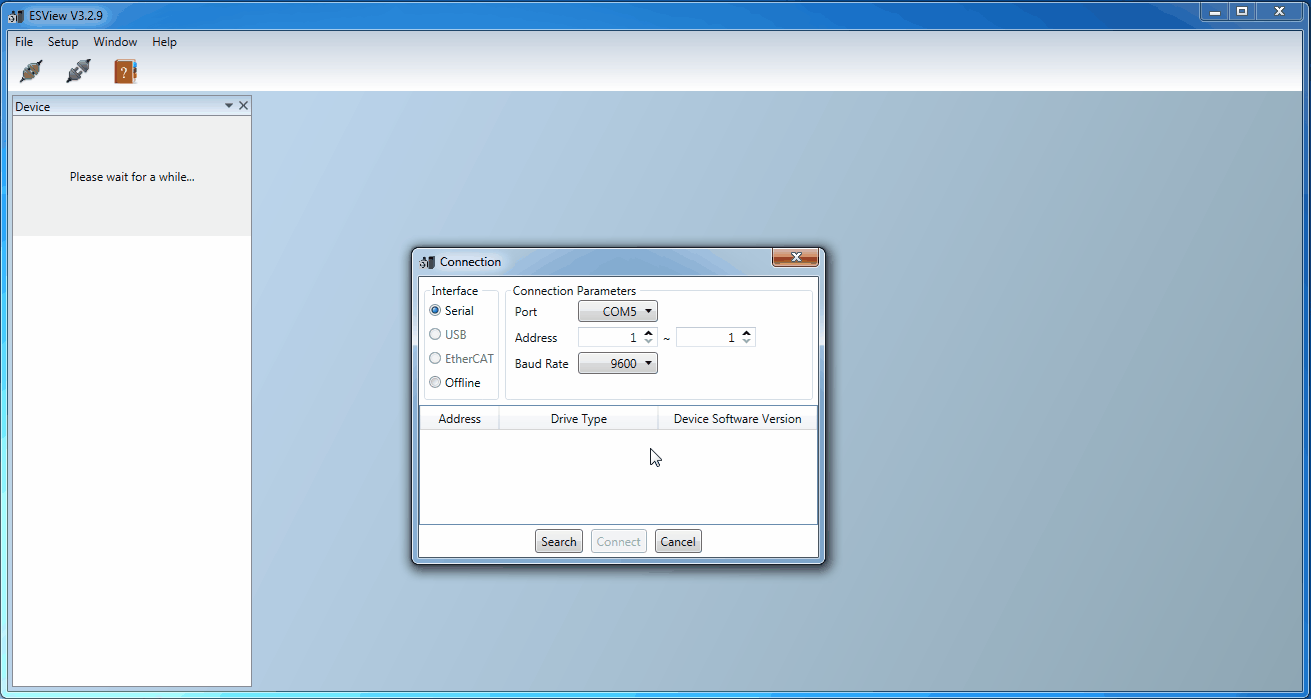

Parametry napędu możemy skonfigurować poprzez aplikację ESView:

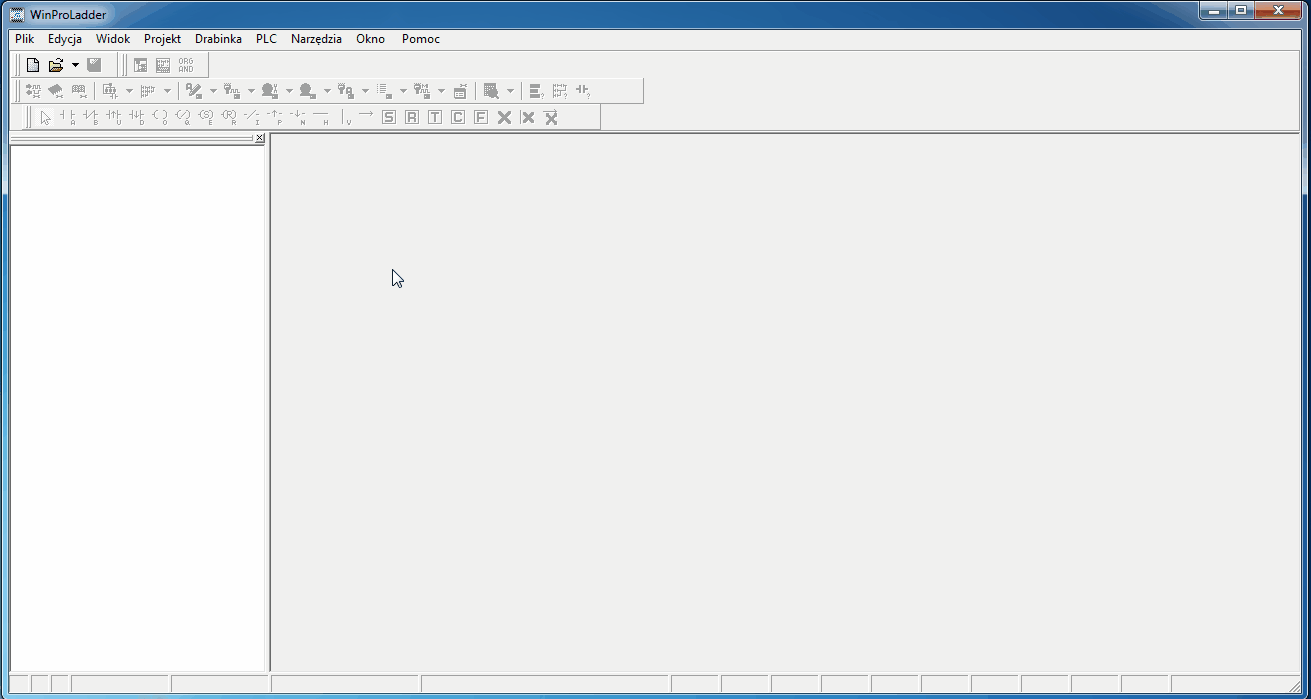

Po wgraniu parametrów do napędu, należy go ponownie uruchomić. Teraz możemy przejść do testowania. Wykorzystamy do tego sterownik Fatek. Do wejść X7, X8, X9, podłączone są przełączniku, które będą zadawać sygnały S-ON, P-OT i N-OT umożliwiające ruch silnika. Następnie poprzez wyjścia analogowe w sterowniku podamy napięcie na wejście serwonapędu, wprowadzając wartości do rejestrów R3904 (prędkość) i R3905 (moment):
