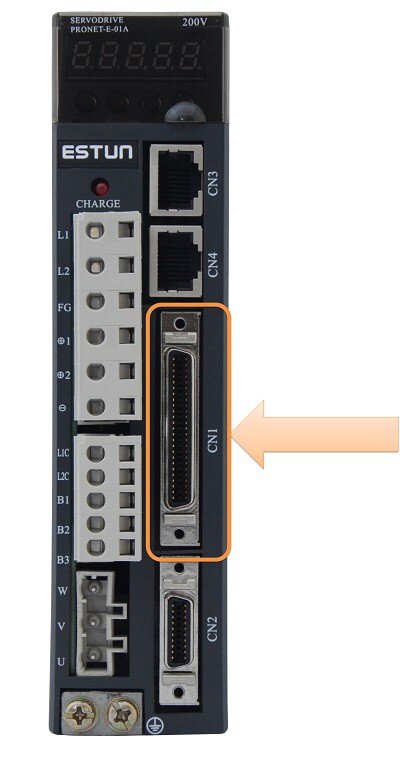

Po rozpakowaniu zestawu i podpięciu zasilania pozostaje nam jeszcze podpiąć sygnały sterujące. W zestawie otrzymujemy 50-pinową wtyczkę, do której musimy zalutować odpowiednie przewody. W tej części skupimy się na schematach podłączenia wejść/wyjść serwonapędu na złączu CN1. Jak się okaże, nie wszystkie wejścia/wyjścia będą nam zawsze potrzebne – w dużej mierze jest to uzależnione od wymagań aplikacji oraz trybu sterowania (poszczególne tryby sterowania zostaną omówione w dalszych częściach, tam również wymagane sygnały będą omówione bardziej szczegółowo).
Podłączenia wejść/wyjść serwonapędu
- Wejścia w napędach Estun

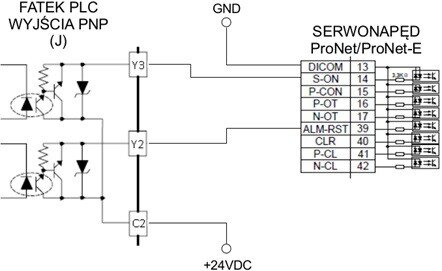

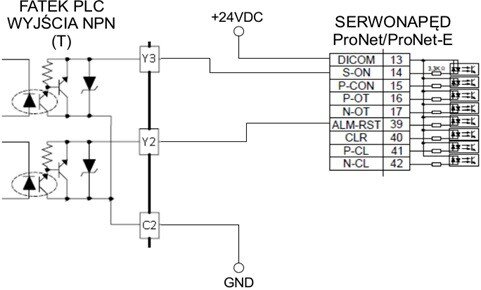

Wyjścia mają uniwersalną logikę, możemy je podpiąć zarówno jako NPN jak i PNP, co pokażemy na podstawie podłączenia ze sterownikiem Fatek:
Jak widać na powyższych schematach, złącze DICOM (pin 13 złącza CN1) jest złączem wspólnym dla wejść. Serwonapęd Pronet posiada 8 konfigurowalnych wejść cyfrowych. Konfigurowanie wejść dyskretnych odbywa się w parametrach Pn509 oraz Pn510. Poniżej opisano funkcję poszczególnych sygnałów:
S-ON – Servo ON – sygnał zezwolenia dla serwonapędu, jego działanie definiujemy w parametrze Pn000.0 =0 – sygnał wymagany, =1 – sygnał nie jest wymagany do uruchomienia napędu
P-OT (positive overtravel) – zabroniony ruch w przód Pn000.1 =0 – sygnał wymagany, =1 – sygnał nie jest wymagany do uruchomienia napędu
N-OT (negative overtravel) – zabroniony ruch w tył Pn000.2 =0 – sygnał wymagany, =1 – sygnał nie jest wymagany do uruchomienia napędu
P-CL – limit momentu ruchu w przód Pn403 [%] (w zależności od trybu sterowania, sygnał ten może mieć różne funkcje)
N-CL – limit momentu ruchu w tył Pn404 [%] (w zależności od trybu sterowania, sygnał ten może mieć różne funkcje)
P-CON- kontrola proporcjonalna (w zależności od trybu sterowania, sygnał ten może mieć różne funkcje)
ALM-RST – kasowanie alarmu
CLR – kasowanie błędu pozycji
SHOM – procedura bazowania (w trybie sterowania pozycji), sposób działania definiujemy w parametrze Pn689
ORG – osiągnięcie pozycji zerowej
- Wyjścia z napędów Estun
Również wyjścia możemy podpiąć jako NPN jak i PNP, co również przedstawimy na podstawie podłączenia ze sterownikiem Fatek.

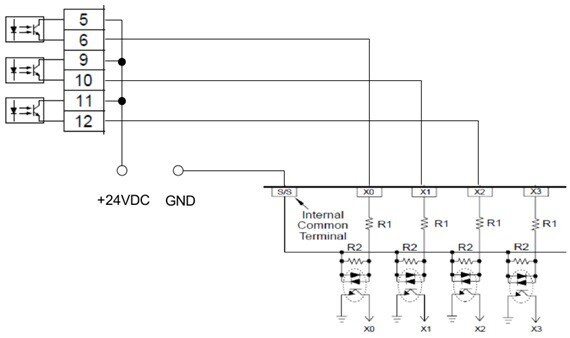

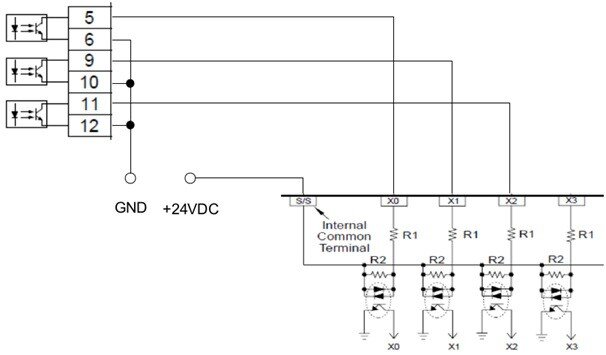

Podłączenie wyjść napędu ProNet do wejść sterownika Fatek – wejścia sterownika reagujące na podanie masy (NPN):
Podłączenie wyjść napędu ProNet do wejść sterownika Fatek – wejścia sterownika reagujące na podanie potencjału dodatniego (PNP):
Konfigurowanie wyjść dyskretnych odbywa się w parametrze Pn511. Funkcję poszczególnych wyjść opisano poniżej:
/COIN lub (/V-CMP) – wykrywanie zgodności prędkości lub zakończenie pozycjonowania
/TGON – wykryto obroty silnika
/S-RDY – serwo gotowe do pracy
/CLT – wykrywanie limitu momentu
/BK – wyjście do zwalniania hamulca
/PGC – sygnał fazy C enkodera wyjście zakresu – poza zakresem
/RD – serwo włączone – podana moc na silnik
/HOME – zakończenie bazowania
/TCR – wykrywanie limitu momentu

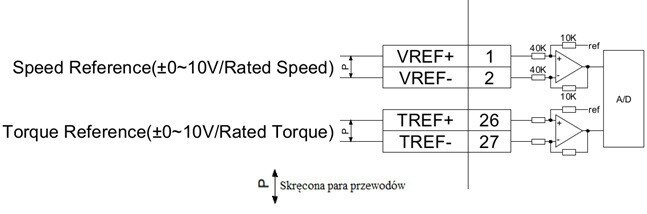

- Wejścia analogowe – tryb kontroli prędkości lub/i momentu
VREF+ / – wejście analogowe do sterowania prędkością
TREF+ / – wejście analogowe do sterowania momentem
Podawane sygnały muszą być w zakresie ±10V DC.

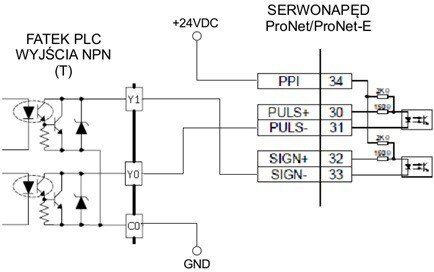

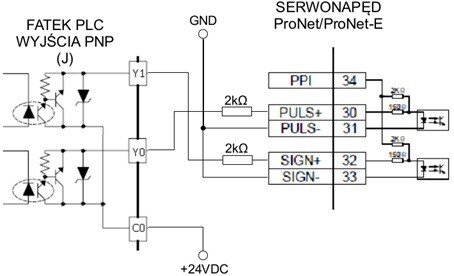

- Wejścia impulsowe
Wejścia impulsowe wykorzystywane są do sterowania pozycją.

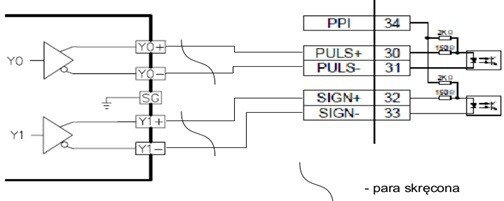

– sterowanie sygnałami różnicowymi – max. częstotliwość: 4MHz
– sterowanie „Open collector” – max. częstotliwość: 200kHz

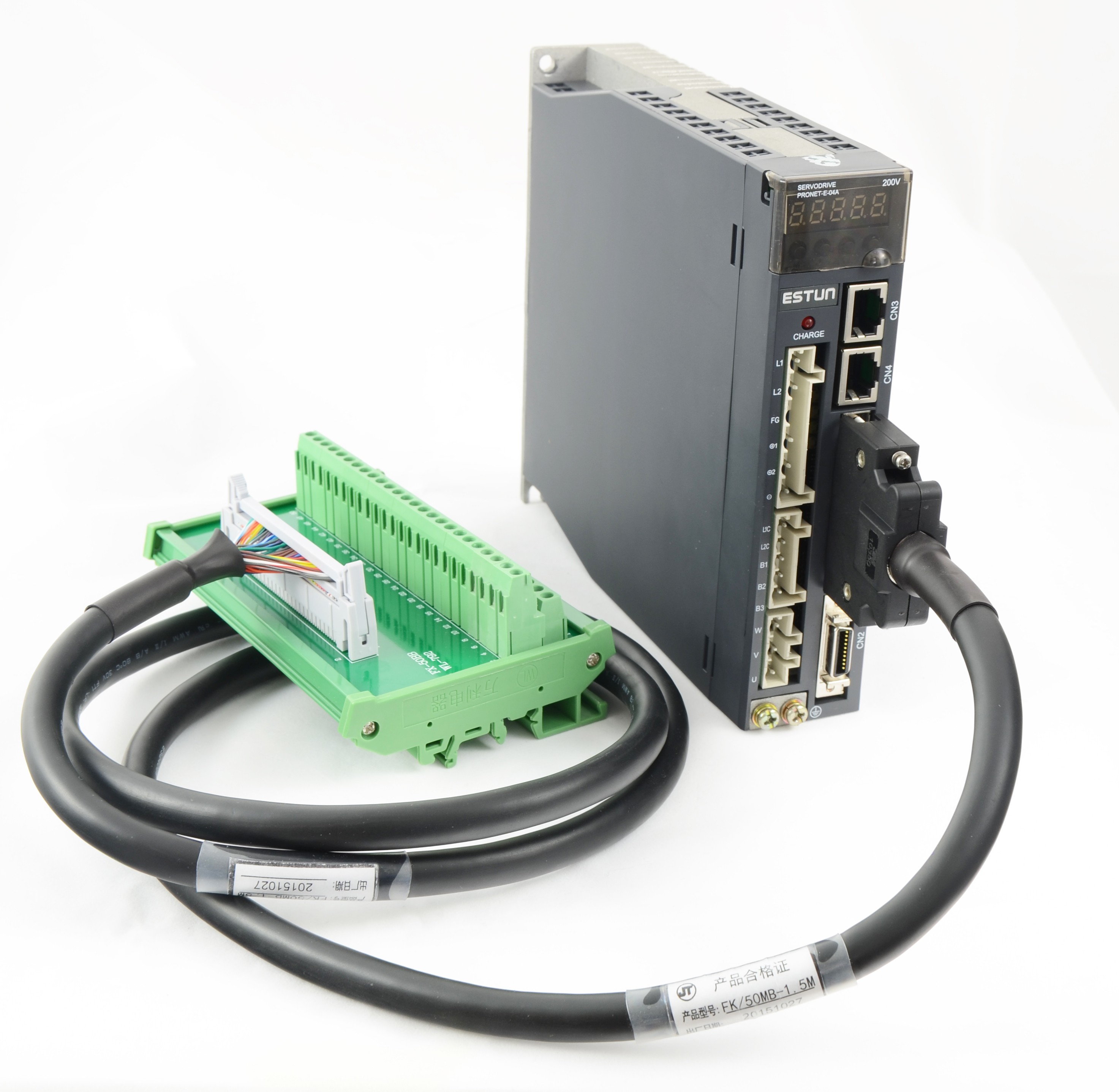

Jak zostało wspomniane na początku przewody należy zalutować do załączonej w zestawie 50 pinowej wtyczki. Istnieje również prostsze rozwiązanie, gdzie poszczególne piny złącza CN1 są wyprowadzone na złącza śrubowe – Konwerter CV50.
Zapraszamy do III części kursu.
