Przed podłączeniem serwonapędu do zasilania
Kupiłeś zestaw, w którego skład wchodzi napęd, silnik, kable, niezbędne konektory i zastanawiasz się, co dalej? Przed pierwszy uruchomieniem napędu upewnij się, że wszystkie przewody zostały prawidłowo podłączone, a następnie wykonaj trzy operacje testowe opisane w dalszej części.
Instrukcje są podane dla trybu sterowania prędkością (ustawienie standardowe) i pozycją. Jeśli nie ustawiłeś innych parametrów, używane są standardowe dla trybu sterowania prędkością (ustawienia fabryczne). Przed podłączeniem serwonapędu do zasilania należy sprawdzić znamionowe napięcie zasilania serwonapędu Estun – informacje te możesz znaleźć na tabliczce znamionowej.

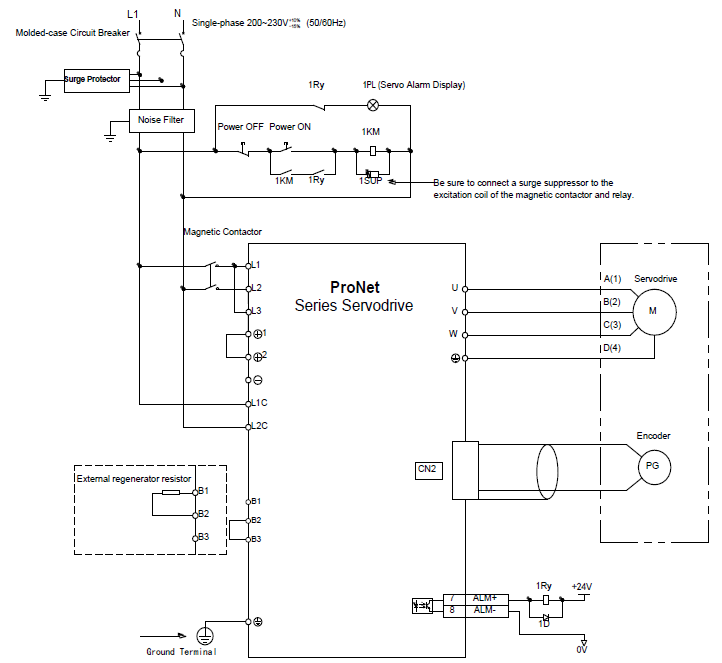

Zasilanie z jednej fazy – 230 VAC:
Powyższe połączenia polega na tym, że:
– między L1 i L2, pojawia się napięcie 230V
– podobnie pomiędzy L2 i L3
– natomiast pomiędzy L1 i L3 napięcie jest zerowe, gdyż do obu tych punktów wpięty jest ten sam przewód fazowy. Czyli nigdzie nie podajemy napięcia wyższego niż 230V, jednocześnie zasilając dwa mostki napędu.

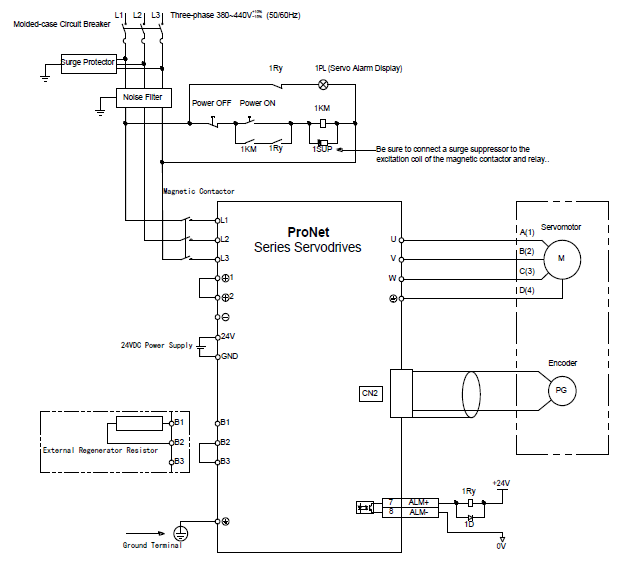

Zasilanie z 3 faz – 400VAC:
Po poprawnym zasileniu napędu możemy wykonać kolejne kroki testowe.
Kroki testowe
Część 1
Serwomotor pracuje bez podłączania wału do maszyny. Należy sprawdzić, czy poniższe obwody są prawidłowo podłączone, oraz jakie jest ustawienie parametrów:
- Obwód zasilania
- Obwód silnika
- Obwód enkodera
- Kierunek obrotów i prędkość silnika.
Wykonaj kroki 1 do 4.
Część 2
Serwomotor nadal pracuje bez podłączania wału do maszyny. Należy sprawdzić, czy poniższe obwody są prawidłowo podłączone, oraz jakie jest ustawienie parametrów:
- Sprawdź obwody pomiędzy wejściami/wyjściami na serwonapędzie a nadrzędnym kontrolerem ruchu
- Sprawdź kierunek obrotów, prędkość obrotową serwomotoru w zależności od sygnału sterującego
- Sprawdź działanie hamulca (jeśli silnik go posiada), krańcówek i innych funkcji ochronnych
Wykonaj kroki 5 do 8.
Część 3
Wykonaj próbny ruch przy silniku podłączonym do maszyny. Ustaw następujące parametry:
- Prędkość serwomechanizmu i odległość przemieszczania maszyny w zależności od obrotu silnika.
- Ustaw wymagane parametry w zależności od trybu sterowania.
Wykonaj kroki 9 do 11.
| 1 | Zamontować serwomotor i napęd serwo zgodnie z warunkami instalacji. (Nie podłączać silnika do maszyny, ponieważ serwomotor będzie pracował najpierw bez obciążenia). |
| 2 | Podłączyć obwód zasilania (L1, L2 i L3), okablowanie serwosilnika (U, V, W), okablowanie sygnału we / wy (CN1) i okablowanie enkodera (CN2). Podczas wykonywsnia części 1 (próby działania serwomotora bez obciążenia) odłączyć złącze CN1. |
| 3 | Włączyć zasilanie. Użyj panelu, aby upewnić się, że napęd serwo działa prawidłowo. Jeśli używasz silnika wyposażonego w enkoder absolutny, wykonaj konfigurację dla enkodera absolutnego. |
| 4 | Wykonać operację JOG z silnikiem bez obciążenia. |
| 5 | Podłączyć sygnały wejściowe (CN1) konieczne do sterowania serwonapędem. |
| 6 | Użyć funkcji monitorowania, aby sprawdzić sygnały wejściowe. Włącz zasilanie i sprawdź poprawność działania wyłącznika awaryjnego, hamulca, krańcówek i innych funkcji ochronnych. |
| 7 | Włączyć sygnał Servo-ON. |
| 8 | Należy podać sygnał sterujący i obserwować, czy silnik wykonuje prawidłowy ruch. |
| 9 | Wyłączyć zasilanie i podłączyć silnik do maszyny. Jeśli używasz serwomotoru wyposażonego w enkoder absolutny, skonfiguruj enkoder absolutny i ustawienia początkowe dla nadrzędnego kontrolera w taki sposób, aby odpowiadał pozycji zerowej maszyny. |
| 10 | Stosując tę samą procedurę, jak w kroku 8, należy obsługując serwonapęd za pomocą zewnętrznego kontrolera ustawić parametry, upewnić się, że kierunek jazdy, zadana odległość i prędkość są poprawnie ustawione. |
| 11 | Serwomotor jest gotowy do pracy. Ustaw parametry dla regulatora PID lub korzystaj z autotuningu czasu rzeczywistego. |
Zapraszamy do II części kursu.
